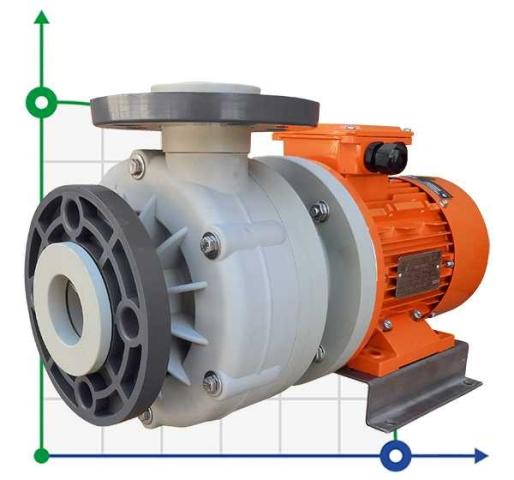

ADH 120 PP/A/2HP/TF/2800/BSP - горизонтальний відцентровий насос

Серія хімічних консольних насосів AlphaDynamic ADH.pdf

Відцентрові насоси ADH з механічним ущільненням виконані з пластикових матеріалів (поліпропілену та PVDF) та підходять для висококорозійних рідин, які можуть містити тверді суспензії. Працюють на моноблочному двигуні (max 3000 rpm). Їх особливий дизайн з відкритою крильчаткою дозволяє перекачувати навіть найбрудніші рідини з в'язкістю до 500 Cps (при 20°C), що містять тверді суспензії. Існують дві різні версії з різною герметичністю залежно від використання: A (прокладка) і B (механічне ущільнення). Встановлення: вісь горизонтального відцентрового насоса ADH при установці повинна розташовуватися виключно горизонтальним чином, а висота стовпа рідини знаходиться над патрубком насоса, що всмоктує. Необхідно використовувати спеціальні пристрої для запобігання роботі всуху, утворення вихорів та можливого відсмоктування повітря. Горизонтальний відцентровий насос ADH повинен працювати з рідиною, тому що робота всуху або наявність повітряних бульбашок може пошкодити механічне ущільнення. Технічні характеристики насоса: Матеріал виконання: PP Max. Продуктивність: 25 м3/год. Макс. висота напору: 16 м.вод.ст.

3х380 V, 50 Hz,

3000 об/хв.

Приклад установки:

Хімічні відцентрові насоси ADH

Насоси хімічні типу ADH з проточною частиною з поліпропілену ("PP" у позначенні) або фторопласту ("PVDF" в позначенні) призначені для перекачування різних хімічно активних і нейтральних рідин, що не надають руйнівного впливу на матеріали проточної частини насоса з температурою до + 80 °С для насосів з поліпропілену до + 90 °С для насосів з фторопласту, з концентрацією завислих частинок не більше 0,1% за масою, розміром частинок до 9 мм в залежності від моделі, в'язкістю не більше 500 сПз.

Модель.	Подача, м 3 /година, max	Натиск, м.в.ст., max	Потужність, кВт x об/хв	Вхід, дюйм	Вихід, дюйм	Розміри, мм	Маса, кг	Ціна, Євро
ADH 080 PP	6	7	0,37х2800	1 1/2	1	328х140х175	8,5	867
ADH 080 PVDF	6	7	0,37х2800	1 1/2	1	328х140х175	9,5	1204
ADH 100 PP	9	10	0,55х2800	1 1/2	1	328х140х175	8,5	892
ADH 100 PVDF	9	10	0,55х2800	1 1/2	1	328х140х175	9,5	1248
ADH 110 PP	20	15	1,1х2800	2	1 1/2	406х203х191	16	1205
ADH 110 PVDF	20	15	1,1х2800	2	1 1/2	406х203х191	17	1906
ADH 120 PP	25	16	1,5х2800	2	1 1/2	426х203х210	20	1303
ADH 120 PVDF	25	16	1,5х2800	2	1 1/2	426х203х210	21	2096
ADH 130 PP	30	20	2,2х2800	2	1 1/2	448х203х210	22,5	1392
ADH 130 PVDF	30	20	2,2х2800	2	1 1/2	448х203х210	23,5	2146
ADH 140 PP	40	21	3х2800	2	1 1/2	505х203х227	29	1676
ADH 140 PVDF	40	21	3х2800	2	1 1/2	505х203х227	30	2340
ADH 150 PP	42	24	4х2800	2 1/2	2	527х275х287	29	2100
ADH 150 PVDF	42	24	4х2800	2 1/2	2	527х275х287	30	4466
ADH 155 PP	45	28	5,5х2800	2 1/2	2	619х300х312	60	2310
ADH 155 PVDF	45	28	5,5х2800	2 1/2	2	619х300х312	63	4848
ADH 160 PP	55	32	7,5х2800	2 1/2	2	645х300х310	70	2502
ADH 160 PVDF	55	32	7,5х2800	2 1/2	2	645х300х310	73	4912
ADH 180 PP	75	38	11х2800	2 1/2	2	695х300х310	96	2798
ADH 180 PVDF	75	38	11х2800	2 1/2	2	695х300х310	99	5208
