Двоступінчастий пластинчасто-роторний вакуумний насос DVP RC.50M

Інструкція DVP RD/RC (484,9 КБ)

Опис моделі RC.50M

Пластинчасто-роторний вакуумний насос DVP RC.50M – це двоступінчастий насос із масляним мастилом. Насос застосовується для зниження тиску повітря, дозволяє відкачувати повітря до глибини вакууму 0,05 мбар. Насос використовується у сферах холодильного обладнання та систем кондиціювання, у промисловості та лабораторіях. Виробляється італійською компанією DVP Vacuum Technology spa, номер номер моделі 9603025.

Насос обладнаний газобаластовим пристроєм, зворотним клапаном, фільтром масляного туману, віброопорами.
Всмоктуючий патрубок – DN 40 мм.
Вихлопний патрубок - трубне різьблення G 1/2" (15 мм).

Продуктивність насоса до 50 м3/година, що становить 833 л/хв.
Граничний залишковий тиск із вимкненим газобаластовим пристроєм 0,05 мбар.
Граничний залишковий тиск із включеним газобаластовим пристроєм 0,2 мбар.
Максимальний вхідний тиск для водяної пари 8 мбар.
Максимальна швидкість відкачування водяної пари 0,4 кг/год.
Витрата вакуумної олії 0,7 ÷ 1 дм3 (0,7 ÷ 1 л), тип олії ISO VG 68 (SW60).
Робочі температури насоса 55 ÷ 60 °C, при температурі навколишнього середовища 20 °C.

Електротехнічні дані двигуна насоса – 3 фази/380 В/50 Гц, 1400 об/хв, потужність 1,1 кВт.
Охолодження насоса та двигуна забезпечує вентилятор.
Рівень шуму моделі (UNI EN ISO 2151 - K 3dB) трохи більше 63 дБ (А).

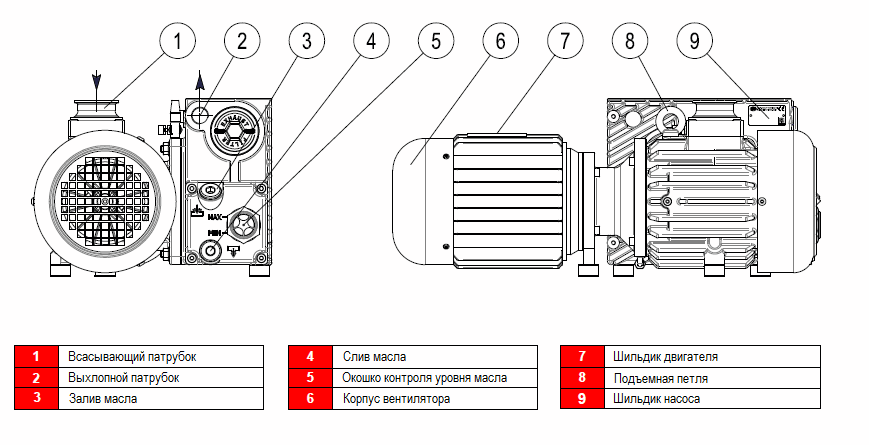

Конструкція насосу DVP RC.50M

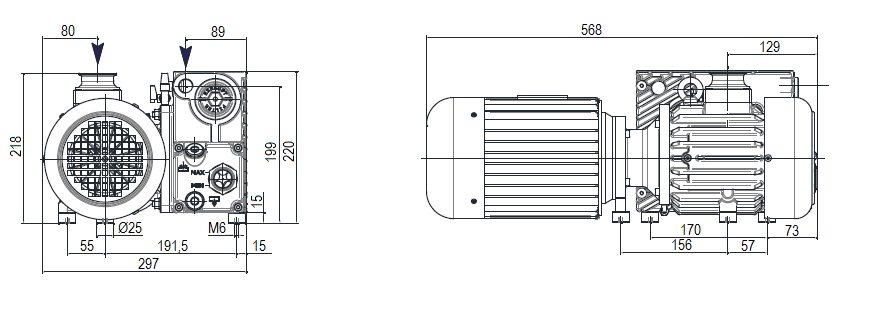

Габаритне креслення насоса DVP RC.50M

Пластинчасто-роторні насоси DVP R і D – вирішення основних виробничих проблем.

Переваги

• Наявність гідравлічного або електропневматичного клапана, який запобігає попаданню масла з насоса у вакуумну систему.
• Наявність газобаласного пристрою.
• Для однофазних насосів передбачено пристрій, який захищає агрегат від навантаження.
• Висока міцність та стабільна надійність.
• Наявність ручок транспортування.
• Низький рівень вібрації та шуму.
• Простота обслуговування.
• Для кожного агрегату в комплект постачання входить олія.
• Обертальний момент від приводу передається через муфту.
• Компенсація теплових розширень, що утворюються під час роботи двигуна з великим потоком газу.
• Економічно вигідний через невелике споживання електроенергії.

Застосування

• У лабораторіях для систем кондиціювання повітря та холодильних агрегатів.
• Може працювати з турбомолекулярними та іншими високовакуумними насосами.
• Створює вакуум у неонових трубках.

Технічні характеристики пластинчасто-роторних насосів DVP R та D
