Двоступінчастий пластинчасто-роторний вакуумний насос DVP RC.8D

Інструкція DVP RD/RC (484,9 КБ)

Опис моделі RC.8D

Пластинчасто-роторний вакуумний насос DVP RC.8D – це двоступінчастий маслонаповнений насос для зниження тиску повітря. Він дозволяє відкачувати повітря до глибини вакууму 0,01 мбар. Насос використовується для обслуговування холодильного обладнання та систем кондиціювання, в лабораторіях та автосервісах. Виготовляється італійською компанією DVP Vacuum Technology spa, номер номер моделі 9602021.

Конструкція насоса моноблочного типу, де двигун та насосна частина мають загальний вал. Насос обладнаний газобаластовим пристроєм, системою захисту від викиду олії в систему при раптовій зупинці насоса, термореле, перемикачем ON-OFF, ручкою для перенесення, опорами, що амортизують.
Всмоктуючий патрубок - трубне різьблення G 1/4" (6 мм).
Вихлопний патрубок - трубне різьблення G 1/2" (15 мм).

Продуктивність насоса до 8,5 м3/година, що становить 141,6 л/хв.
Граничний залишковий тиск із вимкненим газобаластовим пристроєм 0,01 мбар.
Парціальний залишковий тиск 0,005 мбар.
Граничний залишковий тиск із включеним газобаластовим пристроєм 0,2 мбар.
Максимальний вхідний тиск для водяної пари 20 мбар.
Максимальна швидкість відкачування водяної пари 0,09 кг/год.
Витрата вакуумної олії 0,35 дм3 (350 мл), тип олії ISO VG 68 (SW60).
Робочі температури насоса 50 ÷ 55 °C, при температурі навколишнього середовища 20 °C.

Електротехнічні дані двигуна насоса – 1 фаза/220 В/50 Гц, 1400 об/хв, потужність 0,37 кВт.
Охолодження насоса та двигуна забезпечує вентилятор.
Рівень шуму моделі (UNI EN ISO 2151 - K 3dB) трохи більше 52 дБ (А).

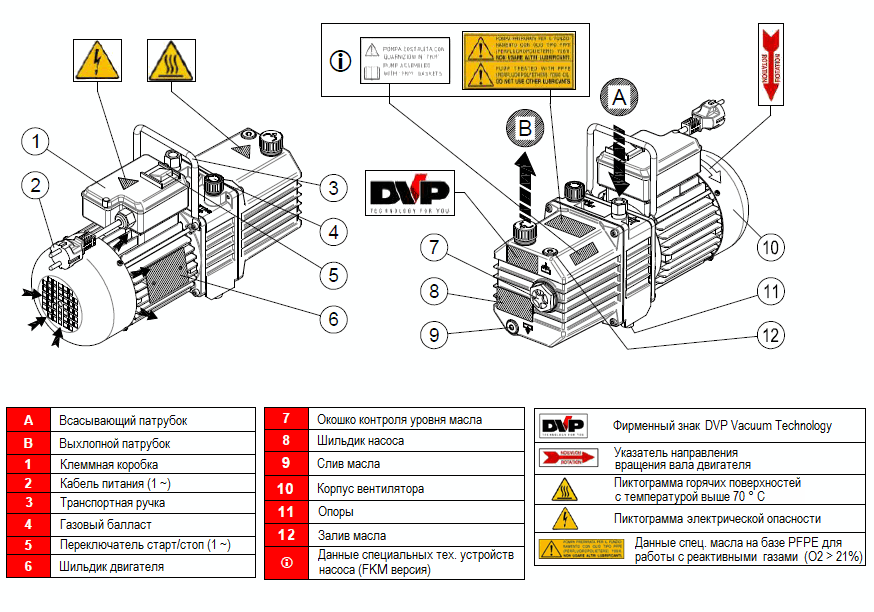

Конструкція насосу DVP RC.8D

Габаритне креслення насоса DVP RC.8D

Пластинчасто-роторні насоси DVP R і D – вирішення основних виробничих проблем.

Переваги

• Наявність гідравлічного або електропневматичного клапана, який запобігає попаданню масла з насоса у вакуумну систему.
• Наявність газобаласного пристрою.
• Для однофазних насосів передбачено пристрій, який захищає агрегат від навантаження.
• Висока міцність та стабільна надійність.
• Наявність ручок транспортування.
• Низький рівень вібрації та шуму.
• Простота обслуговування.
• Для кожного агрегату в комплект постачання входить олія.
• Обертальний момент від приводу передається через муфту.
• Компенсація теплових розширень, що утворюються під час роботи двигуна з великим потоком газу.
• Економічно вигідний через невелике споживання електроенергії.

Застосування

• У лабораторіях для систем кондиціювання повітря та холодильних агрегатів.
• Може працювати з турбомолекулярними та іншими високовакуумними насосами.
• Створює вакуум у неонових трубках.

Технічні характеристики пластинчасто-роторних насосів DVP R та D
