Двоступінчастий водокільцевий вакуумний насос GVP 200/170

Каталог серії GVP та GMP - скачати

Опис моделі GVP 200/170

Двоступінчастий водокільцевий вакуумний насос GVP 200/170 відкачує сухі та важливі неагресивні гази до граничного вакууму 33 мбар. Насос виробляється турецькою компанією GUCUM, застосовується у харчовій, хімічній, текстильній, склодувній, фармацевтичній промисловості, у виробництві пластмас, цегли та черепиці.

Корпус насоса виконаний із чавуну, робочі колеса із бронзи. Патрубки фланцеві DN 40. Вихідний патрубок першої камери з'єднаний маніфольдом з вхідним патрубком другої камери, це трохи підвищує глибину вакууму і додатково очищає повітря, що відкачується. Ущільнення механічне насоса з карбіду кремнію. Воно повністю виключає витік сервісної рідини. На спеціальне замовлення насос і всі його внутрішні деталі можуть бути виготовлені з нержавіючої сталі AISI 304 або AISI 316

Продуктивність насоса до 190-215 м3/год, залежить від вологості газу, що перекачується.

Граничний вакуум 33 мбар.

Витрата сервісної рідини 16 л/хв.

Насос оснащений трифазним двигуном IEC, 380 В (50 Гц), 4P (1450 об/хв), потужністю 5,5 кВт.

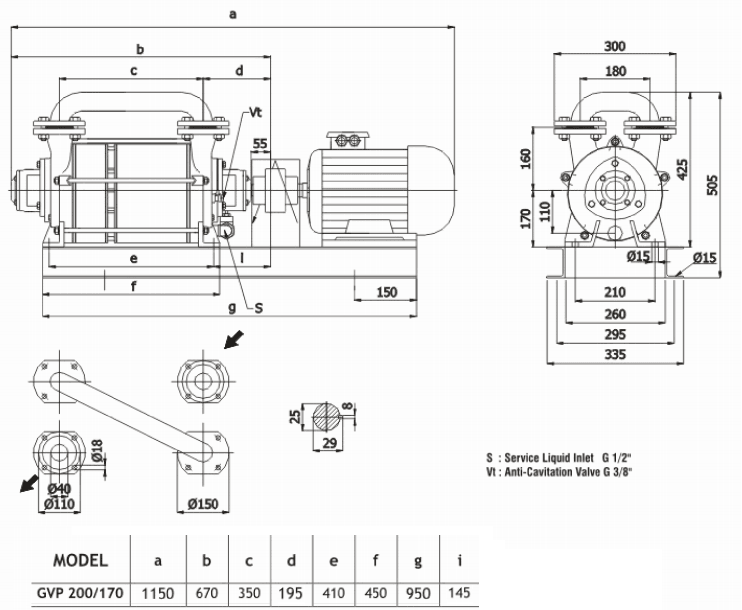

Габаритне креслення насоса GVP 200/170

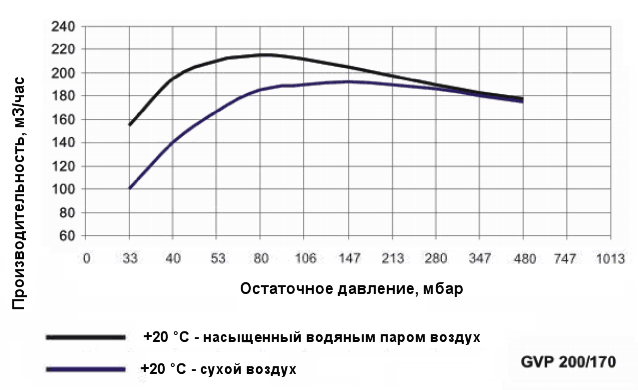

Графік продуктивності насоса GVP 200/170 за різної вологості повітря

Двоступінчасті рідинно-кільцеві вакуумні насоси GUCUM мають наступні характеристики:

• Здатний перекачувати всі види газів та парів
• Здатний обробляти невеликі кількості рідини з газами
• Без олії, без мастила
• Газ, що перекачується, не стосується масла
• Мінімальне обслуговування за високої ефективності
• Відсутність металевого контакту частин, що обертаються
• Працює тихо та знижує вібрацію
• Практично скрізь використовується з відповідним вибором матеріалів

Сервісна рідина

Під час роботи насоса необхідно подавати робочу рідину для поповнення кільця рідини і для охолодження насоса (зазвичай використовується вода). Відпрацьовану рідину можна знову використовувати для відділення газу всередині неї.

Напрямок обертання – за годинниковою стрілкою при погляді з мотора на помпу.

Модельна лінійка насосних агрегатів Gücüm включає двокільцеві двоступінчасті насоси в широкому спектрі технічних характеристик і приєднувальних розмірів. Залежно від особливостей конкретного технологічного процесу і характеристик газів, що перекачуються, можна замовити насос у стандартному виконанні (з чавунним корпусом, бронзовим імпеллером і сталевим валом) або спеціальний варіант агрегату, всі деталі якого зроблені з нержавіючої сталі.

Характерні особливості насосів Gücüm:

• універсальність – насосні агрегати цієї серії можуть перекачувати гази різної природи та хімічного складу;
• чистота - насос не вимагає мастила, що виключає можливість забруднення речовин, що перекачуються частинками масла;
• надійність - у конструкції насоса відсутні пари тертя "метал по металу", тому його деталі практично не зношуються.

Відео: принцип роботи вакуумного водокільцевого насоса

Графік продуктивності двоступінчастих водокільцевих насосів Gücüm серії GMP та GVP

Технічні характеристики насосів
