Опис моделі Ruby 020A-P-EEE

Мембранний насос із пневматичним приводом Ruby 020A-P-EEE підходить для перекачування рідин нафтохімічної, лакофарбової, автомобільної та іншої галузі промисловості. Насос працює від енергії стисненого повітря тиском до 8 бар. Характеризується економічною витратою повітря завдяки вдосконаленій конструкції пневмоклапану та високотехнологічним мембранам. Насос підходить для використання у потенційно вибухонебезпечних умовах ATEX II 3/3G D IIB T 135 °C (зона 2). Виробник насосу компанія ALPHADYNAMIC PUMPS Co (Греція).

ALPHADYNAMIC подбали про сучасний дизайн та надійність конструкції насоса Ruby 020A-P-EEE.

У конструкції насоса використовуються зносостійкі матеріали:

Корпус із алюмінію.

Мембрани з кондуктивного етилен-пропіленового каучуку EPDM. Мембрани не мають наскрізного отвору, що виключає витік рідини та контакт з основною втулкою.

Кулькові клапани та сідла клапанів теж з EPDM.

Ruby 020A-P-EEE перекачує нейтральні, горючі, в'язкі та абразивні середовища.

Даний насос слід вибирати, якщо рідина, що перекачується, відповідає наступним вимогам:

Температура 95 °C.

В'язкість до 20 000 ст.

Максимальний розмір жорстких частинок 3 мм.

Продуктивність моделі від 1 – 117 л/хв (0,06 – 7,02 м3/год), тиск до 80 м.

Максимальний тиск повітря становить 8 бар.

Продуктивність та натиск регулюються подачею повітря в діапазоні від 25 до 480 л/хв.

Патрубки насоса різьбові G 3/4".

Роз'єм підключення повітря 1/2”.

Насос може працювати під затокою, в режимі самоусмоктування та в занурювальному стані.

Висота самовсмоктування «по суху» до 4 метрів.

Допускається робота насоса у режимі холостого ходу.

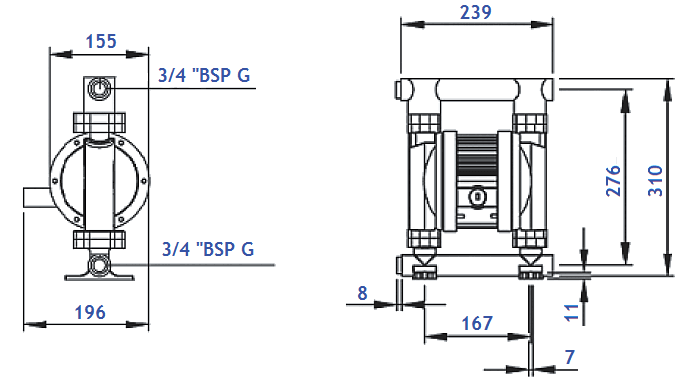

Розміри насоса Ruby 020A-P-EEE

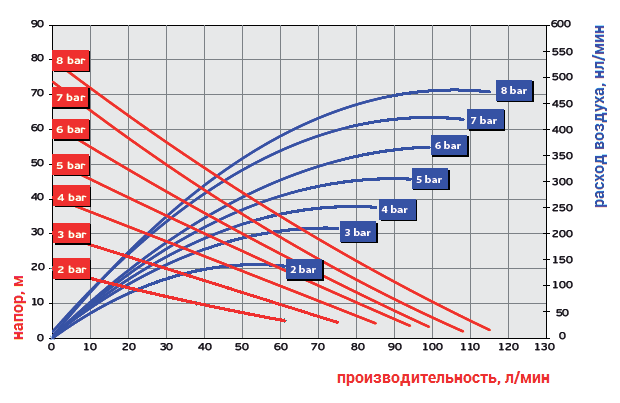

Графік робочих характеристик моделі Ruby 020A-P-EEE

Червоним кольором позначені криві продуктивності та напору. Синім кольором криві тиску та витрати стисненого повітря. Розберемо приклад із кривою продуктивності при тиску 8 бар. Беремо на графіку точку з продуктивністю 80 л/хв (4,8 м3/год) та напором 22 метри. Даним показникам відповідає споживання повітря 450 нл/хв. Для наочності нижче на сторінці ми завантажили окрему криву продуктивності насоса при тиску 8 бар.

Пневматичні мембранні насоси Alphadynamic Ruby (Греція) із поліпропілену.

Максимальна температура рідини, що перекачується в залежності від матеріалу виконання:
PP +60 ° С, PVDF +95 ° С, PC +60 ° С, A +95, S +100 ° С, виконання ATEХ +135 ° С)

Насоси RUBY з поліпропілену підходять для перекачування різних хімічних речовин середньої агресивності (соляна кислота 36%, сірчана кислота до 70%, азотна кислота до 40%, фосфорна до 90%, лугів), виконання PC (поліпропілен з вуглеволокном) має кращий опір у поліпропілену. Це дає можливість насосу працювати з абразивними суспензіями.

Пневматичні мембранні насоси Alphadynamic Ruby (Греція) із фторопласту

Максимальна температура рідини, що перекачується в залежності від матеріалу виконання:
PP +60 ° С, PVDF +95 ° С, PC +60 ° С, A +95, S +100 ° С, виконання ATEХ +135 ° С)

Насоси RUBY з фторопласту підходять для агресивних рідин, концентрованих кислот і лугів (бромистий водень, хромова кислота, хлорувата кислота, плавикова кислота, гіпохлорид натрію, азотна кислота, сірчана кислота).

Пневматичні мембранні насоси Alphadynamic Ruby (Греція) із нержавіючої сталі AISI 316

Максимальна температура рідини, що перекачується в залежності від матеріалу виконання:
PP +60 ° С, PVDF +95 ° С, PC +60 ° С, A +95, S +100 ° С, виконання ATEХ +135 ° С)

Насоси RUBY з нержавіючої сталі AISI316 підходять для перекачування високозаймистих рідин, а також для нейтральних і незаймистих рідин (ацетон, спирт, аміак, бензин, горючі розчинники, нітролаки, перхлоретилен, трихлоретилен, толуол, калійний щілин, 60%), сірчана кислота (до 7,5% та більше 96%), фруктові соки, молоко, харчова олія).

Пневматичні мембранні насоси Alphadynamic Ruby (Греція) з алюмінію

Максимальна температура рідини, що перекачується в залежності від матеріалу виконання:
PP +60 ° С, PVDF +95 ° С, PC +60 ° С, A +95, S +100 ° С, виконання ATEХ +135 ° С)

Насоси RUBY з алюмінію підходять для перекачування нейтральних горючих та рідин (спирти, бензин, емульсія (використовується при обробці металів різанням), дизельне паливо, етиленгліколь, мазут, масло для гідросистем, розчинники, мило (рідке), віск (рідкий), вода) .
