Опис моделі PD01P-HPS-PAA-A

Мембранний пневматичний насос ARO Compact PD01P-HPS-PAA-A відноситься до лінійки компактних моделей з потужним (9,5 м) самосмоктувачем. Середовище, що перекачується, може бути в'язким, мати різний хімсклад, містити тверді фракції до 1,6 мм. Для роботи насоса потрібна подача стисненого повітря з тиском від 1,7 до 8,6 бара.

Корпус повністю з поліпропілену, мембрани та клапани із сантопрену, сідла з поліпропілену. Болтові з'єднання із нержавіючої сталі. Температура робочого середовища має бути від 0 до 66 °C.

Продуктивність моделі від 1 до 20 л/хв (від 0,06 до 1,2 м3/година). Натиск регулюється стисненим повітрям і сягає 86 метрів. Приєднувальний розмір всмоктувальної та нагнітальної лінії 1". Штуцер підведення повітря 1/4".

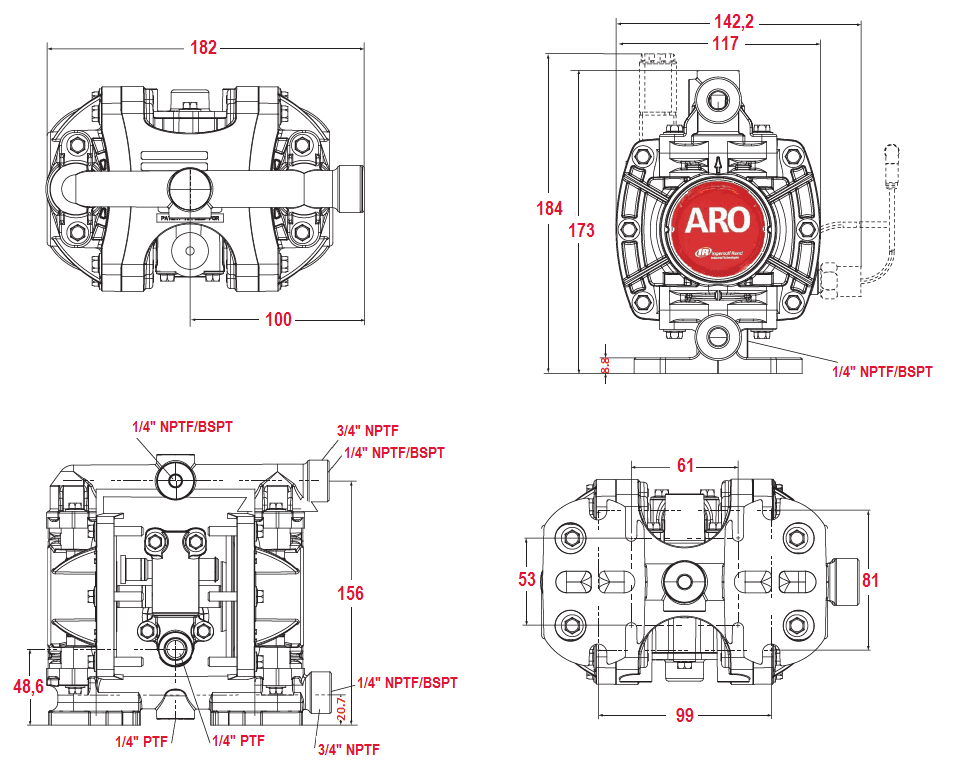

Габаритне креслення насоса ARO PD01P-HPS-PAA-A

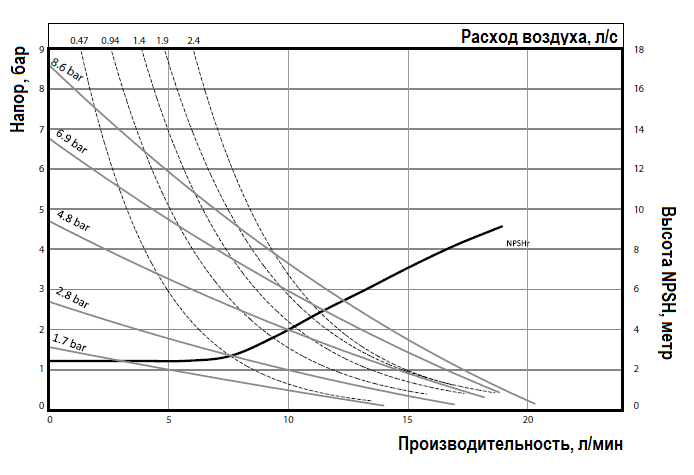

Графік експлуатаційних характеристик насоса ARO PD01P-HPS-PAA-A

На графіку показана залежність продуктивності насоса від величини тиску повітря, що подається компресором - чим цей тиск вищий, тим вища лінія продуктивності. Величина продуктивності залежить від витрати повітря. Наприклад, при тиску 8,6 бар подача в 15 л/хв (0,9 м3/год) досягається споживанням 144 л/хв (2,4 л/с) повітря. Додатково на цій сторінці представлена ще одна крива продуктивності при тиску 8,6 бар.

Конструктивні переваги насосів Аро:

• перекачування рідин особливої в'язкості до 200 Пуаз;
• мінімальний динамічний вплив при перекачуванні;
• висока надійність та економія стисненого повітря;
• можливість сухого старту (самовсмоктування);
• можливість роботи у вибухонебезпечному середовищі;
• широкі можливості для застосування через великий вибір матеріалів деталей.
• Корпус та внутрішні частини виготовляються із різних матеріалів.

Матеріали корпусів (проточна частина):

• нержавіюча сталь(SS)

• поліпропілен (РР)
• алюміній (АL)
• чавун(GG)

Матеріали мембран та клапанів

(залежно від вимог до середовища, що перекачується):

• тефлон (PTFE)
• сантопрен (Santopren)
• поліпропілен (РР)
• нітрил(NBR)
• Вітон(VV)

Вибір матеріалів пояснюється тим, що ці частини насоса стикаються з різними за хімічним складом рідинами. Насоси Aro забезпечують безперебійну роботу без мастила, поточного ремонту, простоту та легкість регулювання швидкості подачі продукту, а також надійний захист продукту від зсуву напруги та економну витрату стисненого повітря.

Пневматичний діафрагмовий насос Aro PD має багато переваг, що робить його незамінним у використанні:

• легке та ефективне перекачування речовин починаючи з води та закінчуючи сумішами з 90% вмістом твердих речовин
• можливість зміни продуктивності та тиску на виході понад 7 бар шляхом простої зміни подачі повітря
• можливість використання одного насоса для різних видів застосування
• можливість сухого пуску без руйнування насосу
• при роботі насоса не відбувається спінювання рідини, що перекачується.
• можливість роботи як з малою швидкістю, так і дуже великою (широкий діапазон)

Насоси Aro експертної серії - Expert Series Pumps (EXP)

Діафрагмові насоси Аро експерної серії відрізняються найнижчою ціною на утримання та витрати серед насосів із подібними характеристиками сучасного ринку. Улюбленець виробничої промисловості, насоси серії EXP забезпечують оптимальну енергоефективність та стабільність роботи. З рівнями напору понад тисячу літрів за хвилину, широким вибором матеріалів виготовлення та способів підключення насоси Aro EXP універсальні. Клапанна технологія Simul-Shift™ забезпечує точний та надійний сигнал зсуву. Болтова конструкція виключає протікання. Безреберне виконання ковпаків дозволяє уникнути розтріскування деталей. Для різних потреб використовують різні матеріали діафрагм: Santoprene, Hytrel, Nitrile, Medical Grade Santoprene, PTFE (PTFE) w/ Santoprene backer, Viton та інші.
