Опис моделі BOXER 50-AL

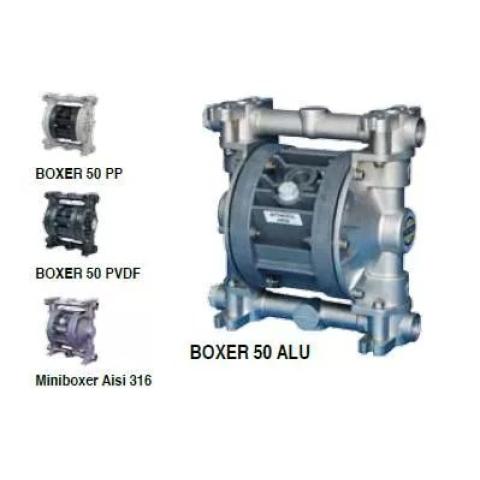

Мембранний насос пневматичний MINIBOXER 50-AL (BOXER 50) з алюмінію італійської фірми Debem призначений для перекачування рідин, з якими погано справляються відцентрові насоси. До них відносяться в'язкі (до 20 000 сстокс), агресивні, легкозаймисті рідини з можливим вмістом твердих абразивних частинок. Насос MINIBOXER 50-AL використовує енергію стисненого повітря від 2 до 8 бар (у парі з насосом необхідний компресор).

MINIBOXER 50-AL (BOXER 50) - це умовна назва моделі, повний артикул насоса IB50-ALHTAAT-- , він містить інформацію про матеріали елементів конструкції.

Корпус насоса MINIBOXER 50-AL виготовлений з алюмінію. Мембрани здвоєної конструкції Hytrel+PTFE: внутрішня мембрана з боку повітря із хайтрелу, зовнішня мембрана з боку рідини із тефлону. Кульки та сідла клапана з нержавіючої сталі, прокладки та кільця ущільнювачів з тефлону.

За замовчуванням насос має захищене виконання - сертифікований за вибухозахистом II 3/3 GD з IIB T 135°C, а за спец. запит може бути поставлений варіант для категорії вибухозахисту 2G.

Максимальна температура рідини, що перекачується +95 °С.

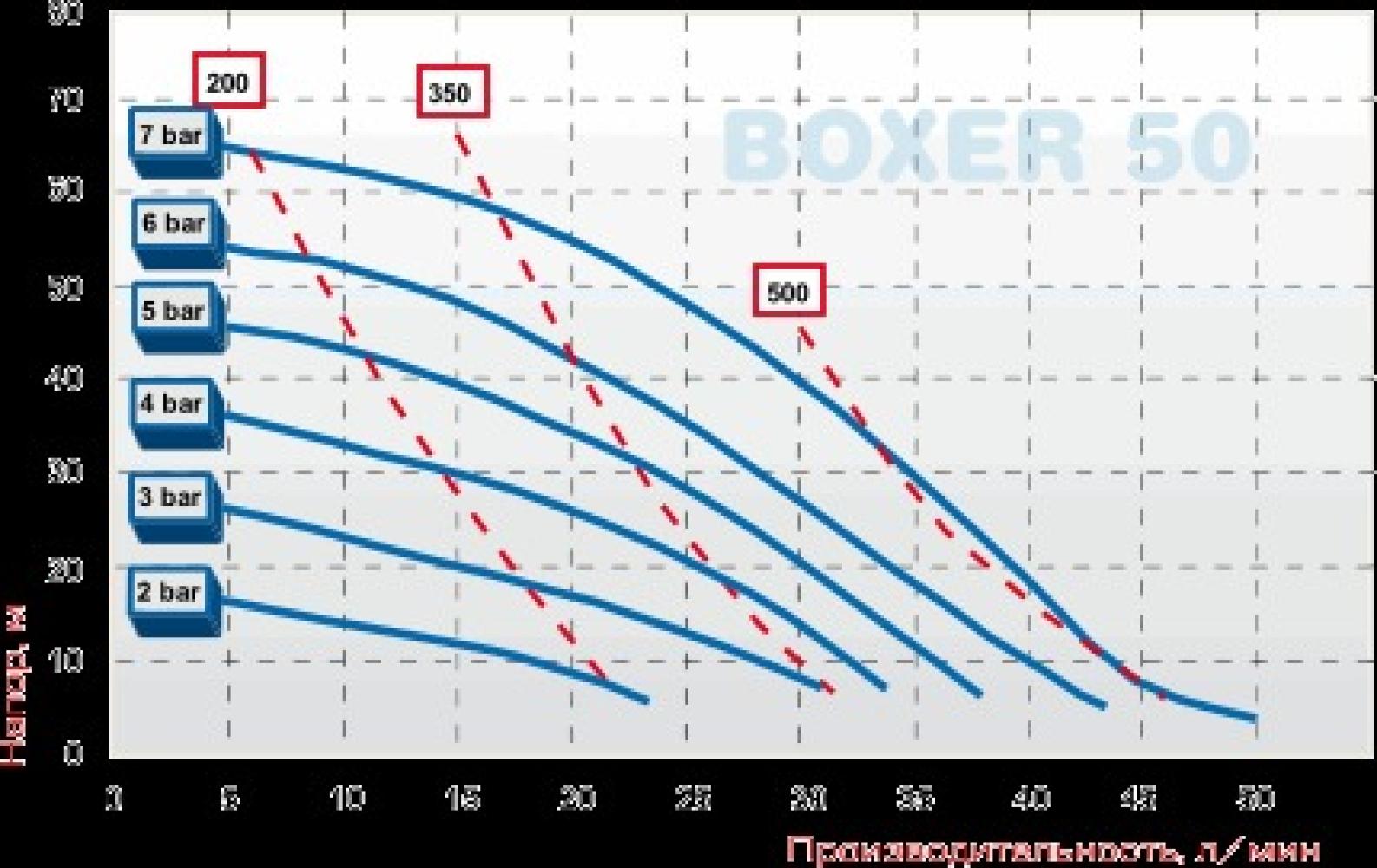

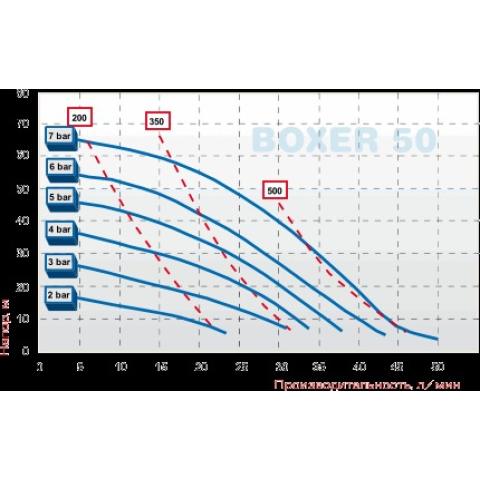

Насос MINIBOXER 50-AL має продуктивність від 0,6 до 3,6 м3/година (від 10 до 60 л/хв). Натиск залежить від тиску стисненого повітря, тому не може перевищувати 8 бар. Насос MINIBOXER 50-AL може працювати в режимі самовсмоктування, але при цьому в'язкість рідини не повинна перевищувати 10000 сстокс. При висоті самовсмоктування 7 метрів насос втрачає 45% своєї продуктивності.

Демпфер пульсації та фланці

До насоса MINIBOXER 50-AL підходить гаситель пульсації EQUAFLUX 100 PPS-V (корпус гасника з армованого поліпропілену, мембрана Hytrel+PTFE). Його вартість 289 євро.

За потреби може бути поставлений комплект із двох фланців (накручуються на різьбові патрубки насоса). Вартість комплекту фланців на 15 мм із алюмінію 131 євро.

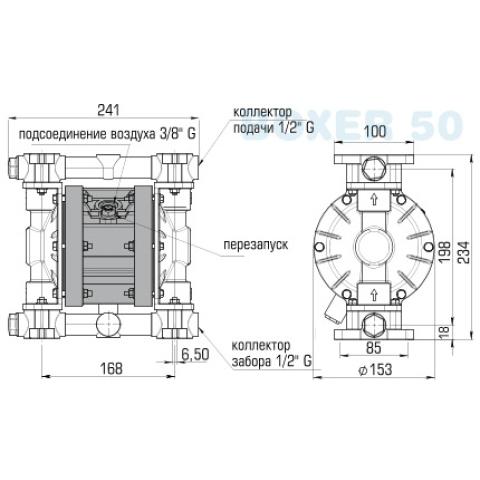

Габаритне креслення насоса Debem BOXER 50-AL

Як працює мембранний насос:?

Переваги мембранних насосів BOXER

Пневматичні мембранні (діафрагмові) насоси мають такі переваги:

• Мобільність. Обладнання має невелику вагу, яка дозволяє легко переносити його без додаткових пристроїв.
• Зручність монтажу. Для під'єднання насосів достатньо підключити всмоктуючий і напірний рукави, вкрутити штуцер для подачі стисненого повітря і зафіксувати повітряний шланг.
• Безпека. Запуск обладнання здійснюється найпростішим відкриттям крана подачі повітря. Єдиним параметром, за яким необхідно при цьому стежити, є тиск – він не повинен перевищувати максимально допустимих показників, встановлених заводом-виробником насоса.
• Можливість роботи «всуху». Відсутність рідини у всмоктувальній магістралі не є проблемою для мембранних насосів.
• Самовсмоктування. Завдяки створенню глибокого вакууму обладнання здатне підняти рідину з висоти до 5 метрів і більше при незаповненій вхідній магістралі.
• Широка номенклатура рідин, що перекачуються. Великий вибір комплектуючих із різних матеріалів дозволить забезпечити хімічну сумісність навіть із дуже агресивними речовинами.
• Можливість перекачування в'язких та щільних рідин , а також середовищ із твердими включеннями без загрози пошкодження насоса.
• Висока стійкість до абразивної дії. Устаткування мембранного типу добре підходить підприємствам керамічної промисловості.
• Вибухозахисність. Дані насоси при роботі не утворюють іскор і не нагріваються вище за допустиму температуру. За наявності струмопровідного корпусу їх можна застосовувати в приміщеннях, вибухонебезпечних газу або пилу.
• Можливість регулювання продуктивності та тиску.
• Порівняно низька ціна. Мембранні насоси, в порівнянні з іншим обладнанням для вирішення аналогічних завдань, найчастіше можна купити за привабливішою вартістю.
• Простота обслуговування. Для заміни комплектуючих не потрібна висока кваліфікація персоналу чи спеціальні знання. Достатньо мати звичайні інструменти та інструкцію з ремонту.
• Можливість гігієнічного та фармацевтичного виконання.

• Продукт розроблений та зроблений в Італії
• Можливість самоусмоктування
• Не боїться сухого ходу
• Сертифікація ATEX для ZONE 1 - ZONE 2
• Сертифікація IECEx
• Можливість регулювання продуктивності
• Підходить для роботи з в'язкими рідинами та для складних завдань
• Можливість перекачування рідин із завислими речовинами
• Можливість підвісної установки
• Доступні насадки із затискними з'єднаннями та DIN 11851 (тільки насоси в AISI 316)
• Мембрани з профілем LONG LIFE (доступні в різних еластомерах) для більшої міцності та довговічності
• Підходить для постійного обслуговування.

Загальні характеристики пневматичних мембранних насосів серії CUBIC та BOXER:
