Мембранний пневматичний насос Debem BOXER 502-AL

Каталог Cubic (англ. яз.) (2,4 МБ) Каталог Debem (Cubic, Boxer) – англ. яз (1,4 МБ) Посібник Boxer rus.pdf

Опис моделі BOXER 502-AL

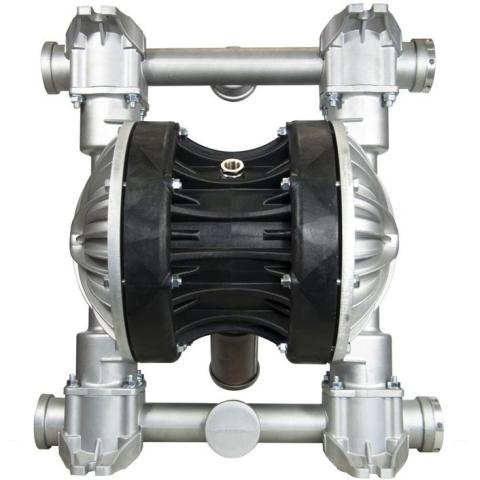

Мембранний пневматичний насос BOXER 502-AL із алюмінію італійської фірми Debem має приєднувальні патрубки 50 мм (2 дюйми). Він призначений для перекачування рідин, з якими погано справляються відцентрові насоси. До них відносяться в'язкі, легкозаймисті рідини з можливим вмістом твердих абразивних частинок. Насос BOXER 502-AL використовує енергію стисненого повітря від 2 до 8 бар (у парі з насосом необхідний компресор).

BOXER 502-AL - це умовна назва моделі, повний артикул насоса IB502ALHTALT-- , він містить інформацію про матеріали елементів конструкції.

Корпус насоса BOXER 502-AL виготовлений з алюмінію. Мембрани здвоєної конструкції Hytrel+PTFE: внутрішня мембрана з боку повітря із хайтрелу, зовнішня мембрана з боку рідини із тефлону. Кульки з нержавіючої сталі, сідла клапанів з алюмінію, прокладки та кільця ущільнювачів з тефлону.

За замовчуванням насос має захищене виконання - сертифікований за вибухозахистом II 3/3 GD c IIB T 135°C.

Максимальна температура рідини не повинна перевищувати 95 °С.

Насос BOXER 502-AL має продуктивність від 3 до 36 м3/годину (від 50 до 600 л/хв). Натиск залежить від тиску стисненого повітря, тому не може перевищувати 8 бар. Насос BOXER 502-AL може працювати в режимі самовосу, але в'язкість рідини не повинна перевищувати 10 000 сстокс. При висоті самовсмоктування 7 метрів насос втрачає 45% своєї продуктивності.

Демпфер пульсації та фланці

До насоса BOXER 502-AL підходить гаситель пульсації EQUAFLUX 302 AL (корпус гасника з алюмінію, мембрана Hytrel+PTFE). Його вартість 1754 євро.

За потреби може бути поставлений комплект із двох фланців (накручуються на різьбові патрубки насоса). Вартість комплекту фланців на 50 мм із алюмінію 295 євро.

Габаритне креслення насоса Debem BOXER 502-AL

Як працює мембранний насос:?

Переваги мембранних насосів BOXER

Пневматичні мембранні (діафрагмові) насоси мають такі переваги:

• Мобільність. Обладнання має невелику вагу, яка дозволяє легко переносити його без додаткових пристроїв.
• Зручність монтажу. Для під'єднання насосів достатньо підключити всмоктуючий і напірний рукави, вкрутити штуцер для подачі стисненого повітря і зафіксувати повітряний шланг.
• Безпека. Запуск обладнання здійснюється найпростішим відкриттям крана подачі повітря. Єдиним параметром, за яким необхідно при цьому стежити, є тиск – він не повинен перевищувати максимально допустимих показників, встановлених заводом-виробником насоса.
• Можливість роботи «всуху». Відсутність рідини у всмоктувальній магістралі не є проблемою для мембранних насосів.
• Самовсмоктування. Завдяки створенню глибокого вакууму обладнання здатне підняти рідину з висоти до 5 метрів і більше при незаповненій вхідній магістралі.
• Широка номенклатура рідин, що перекачуються. Великий вибір комплектуючих із різних матеріалів дозволить забезпечити хімічну сумісність навіть із дуже агресивними речовинами.
• Можливість перекачування в'язких та щільних рідин , а також середовищ із твердими включеннями без загрози пошкодження насоса.
• Висока стійкість до абразивної дії. Устаткування мембранного типу добре підходить підприємствам керамічної промисловості.
• Вибухозахисність. Дані насоси при роботі не утворюють іскор і не нагріваються вище за допустиму температуру. За наявності струмопровідного корпусу їх можна застосовувати в приміщеннях, вибухонебезпечних газу або пилу.
• Можливість регулювання продуктивності та тиску.
• Порівняно низька ціна. Мембранні насоси, в порівнянні з іншим обладнанням для вирішення аналогічних завдань, найчастіше можна купити за привабливішою вартістю.
• Простота обслуговування. Для заміни комплектуючих не потрібна висока кваліфікація персоналу чи спеціальні знання. Достатньо мати звичайні інструменти та інструкцію з ремонту.
• Можливість гігієнічного та фармацевтичного виконання.

• Продукт розроблений та зроблений в Італії
• Можливість самоусмоктування
• Не боїться сухого ходу
• Сертифікація ATEX для ZONE 1 - ZONE 2
• Сертифікація IECEx
• Можливість регулювання продуктивності
• Підходить для роботи з в'язкими рідинами та для складних завдань
• Можливість перекачування рідин із завислими речовинами
• Можливість підвісної установки
• Доступні насадки із затискними з'єднаннями та DIN 11851 (тільки насоси в AISI 316)
• Мембрани з профілем LONG LIFE (доступні в різних еластомерах) для більшої міцності та довговічності
• Підходить для постійного обслуговування.

Загальні характеристики пневматичних мембранних насосів серії CUBIC та BOXER:
