Мембранний пневматичний насос Debem CUBIC 15-E

Каталог Cubic (англ. яз.) (2,4 МБ) Каталог Debem (Cubic, Boxer) – англ. яз (1,4 МБ) Посібник Boxer rus.pdf

Опис моделі CUBIC 15-E

Компактний мембранний пневматичний насос CUBIC 15-E із хімостійкого ECTFE італійської фірми Debem призначений для перекачування рідин, з якими погано справляються відцентрові насоси. До них відносяться в'язкі (до 15 000 сстокс), агресивні, легкозаймисті рідини з можливим вмістом твердих абразивних частинок. Насос CUBIC 15-E використовує енергію стисненого повітря від 2 до 8 бар (у парі з насосом необхідний компресор).

CUBIC 15-E - це умовна назва моделі, повний артикул насоса ICU 15E-NTTED-- , він містить інформацію про матеріали елементів конструкції.

Корпус насоса CUBIC 15-E виконаний із хімостійкого ECTFE (фторопласт, армований скловолокном). Мембрани здвоєної конструкції NBR+PTFE: внутрішня мембрана повітря з каучуку NBR, зовнішня мембрана рідини з тефлону. Кулькові клапани з тефлону, сідла клапанів з ECTFE, прокладки та кільця ущільнювачів з каучуку EPDM.

За замовчуванням насос має захищене виконання - сертифікований під вибухозахист II 3/3 GD c IIB T 135°C (за запитом версія струмопровідних матеріалів для категорії 2G).

Максимальна температура рідини не повинна перевищувати 95 °С.

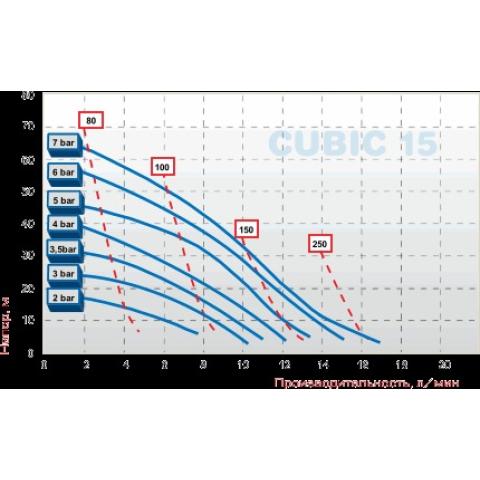

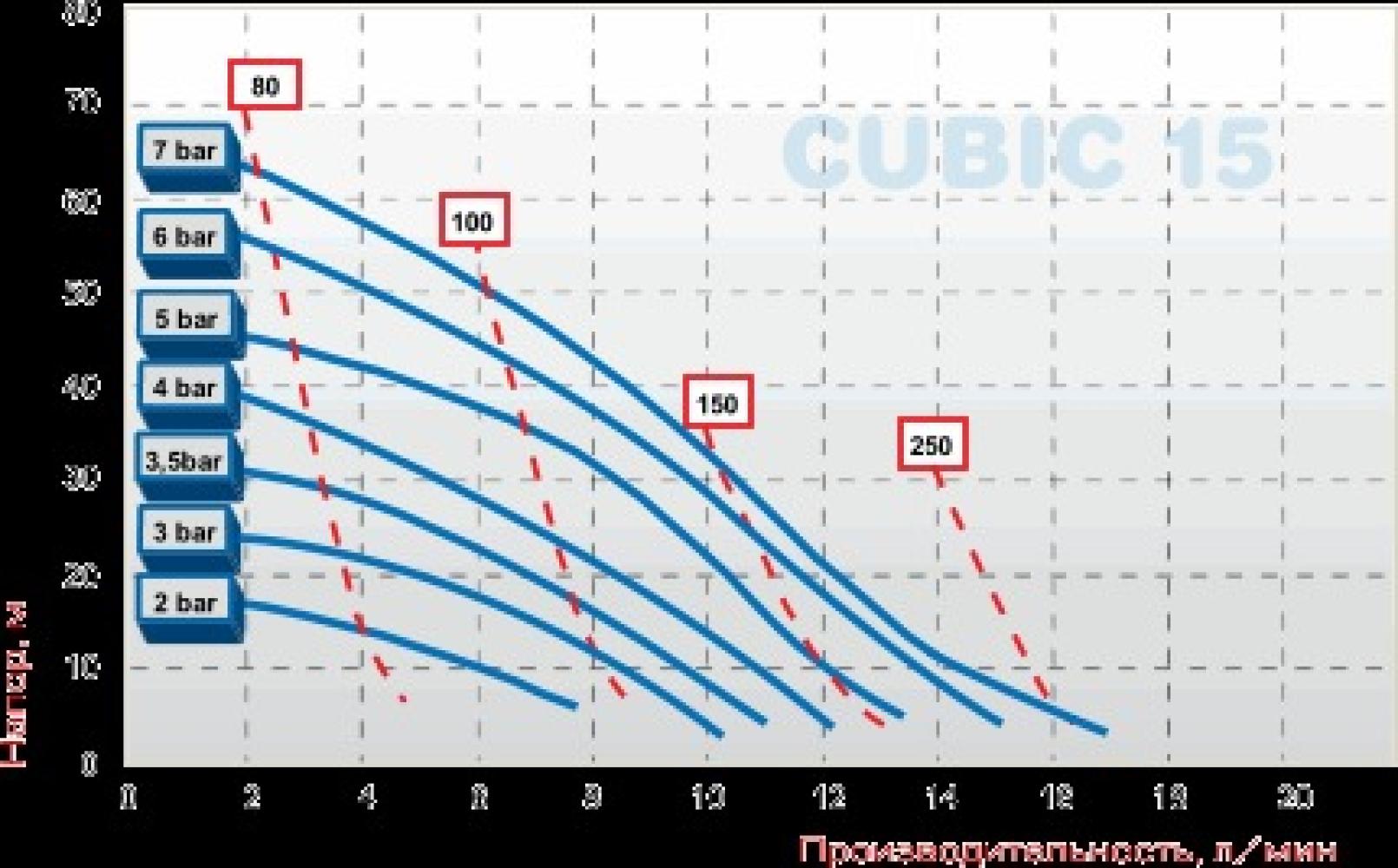

Насос CUBIC 15-E має продуктивність від 0,06 до 1,02 м3/годину (від 1 до 17 л/хв). Натиск залежить від тиску стисненого повітря, тому не може перевищувати 8 бар. Насос може працювати в режимі самовсмоктування, але при цьому знижується його здатність перекачувати в'язкі рідини. При висоті самовсмоктування 7 метрів насос втрачає 45% своєї продуктивності.

Демпфер пульсації

До насоса CUBIC 15-E підходить гаситель пульсації EQUAFLUX 51 PVDF (корпус гасника з PVDF+CF, мембрана Santoprene+PTFE). Його вартість 227 євро.

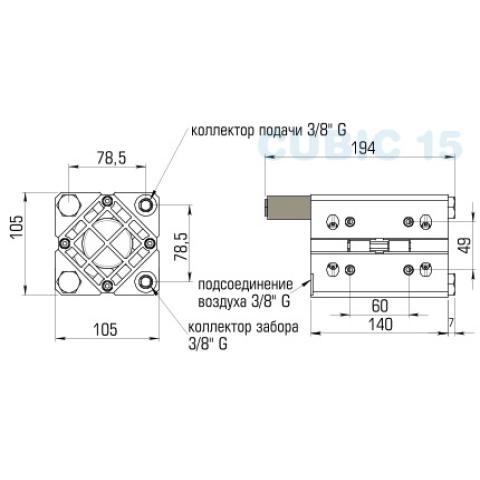

Габаритне креслення насоса Debem CUBIC 15-E

Як працює мембранний насос:?

Переваги мембранних насосів BOXER

Пневматичні мембранні (діафрагмові) насоси мають такі переваги:

• Мобільність. Обладнання має невелику вагу, яка дозволяє легко переносити його без додаткових пристроїв.
• Зручність монтажу. Для під'єднання насосів достатньо підключити всмоктуючий і напірний рукави, вкрутити штуцер для подачі стисненого повітря і зафіксувати повітряний шланг.
• Безпека. Запуск обладнання здійснюється найпростішим відкриттям крана подачі повітря. Єдиним параметром, за яким необхідно при цьому стежити, є тиск – він не повинен перевищувати максимально допустимих показників, встановлених заводом-виробником насоса.
• Можливість роботи «всуху». Відсутність рідини у всмоктувальній магістралі не є проблемою для мембранних насосів.
• Самовсмоктування. Завдяки створенню глибокого вакууму обладнання здатне підняти рідину з висоти до 5 метрів і більше при незаповненій вхідній магістралі.
• Широка номенклатура рідин, що перекачуються. Великий вибір комплектуючих із різних матеріалів дозволить забезпечити хімічну сумісність навіть із дуже агресивними речовинами.
• Можливість перекачування в'язких та щільних рідин , а також середовищ із твердими включеннями без загрози пошкодження насоса.
• Висока стійкість до абразивної дії. Устаткування мембранного типу добре підходить підприємствам керамічної промисловості.
• Вибухозахисність. Дані насоси при роботі не утворюють іскор і не нагріваються вище за допустиму температуру. За наявності струмопровідного корпусу їх можна застосовувати в приміщеннях, вибухонебезпечних газу або пилу.
• Можливість регулювання продуктивності та тиску.
• Порівняно низька ціна. Мембранні насоси, в порівнянні з іншим обладнанням для вирішення аналогічних завдань, найчастіше можна купити за привабливішою вартістю.
• Простота обслуговування. Для заміни комплектуючих не потрібна висока кваліфікація персоналу чи спеціальні знання. Достатньо мати звичайні інструменти та інструкцію з ремонту.
• Можливість гігієнічного та фармацевтичного виконання.

• Продукт розроблений та зроблений в Італії
• Можливість самоусмоктування
• Не боїться сухого ходу
• Сертифікація ATEX для ZONE 1 - ZONE 2
• Сертифікація IECEx
• Можливість регулювання продуктивності
• Підходить для роботи з в'язкими рідинами та для складних завдань
• Можливість перекачування рідин із завислими речовинами
• Можливість підвісної установки
• Доступні насадки із затискними з'єднаннями та DIN 11851 (тільки насоси в AISI 316)
• Мембрани з профілем LONG LIFE (доступні в різних еластомерах) для більшої міцності та довговічності
• Підходить для постійного обслуговування.

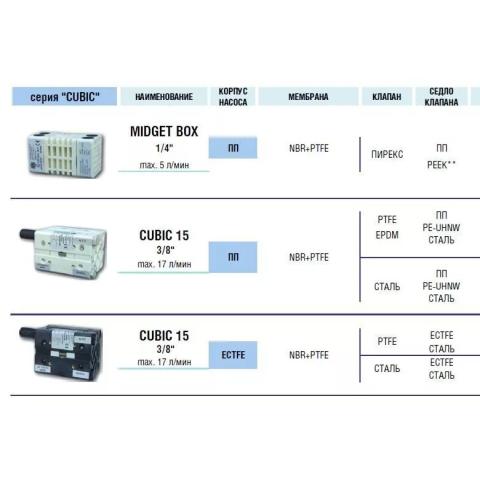

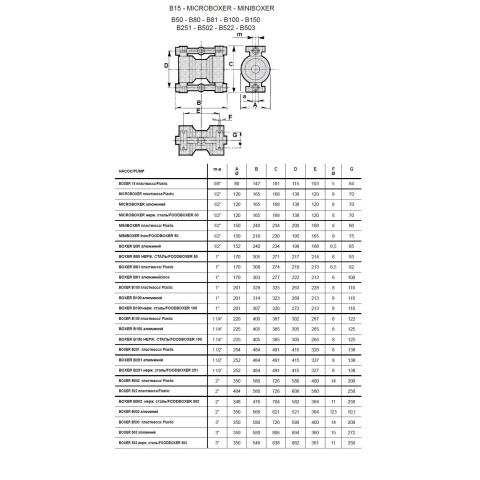

Загальні характеристики пневматичних мембранних насосів серії CUBIC та BOXER:
