Мембранний пневматичний насос Yamada G15AH

Каталог YAMADA ru.PDF (697 KB) Каталог YAMADA насоси серія NDP-5.pdf ( 697 KB)

Опис моделі G15AH

Мембранний пневматичний насос Yamada G15AH (Японія) - це самовсмоктувальний насос, виконаний із зносостійких матеріалів. Корпус насоса виконаний з алюмінію, а мембрани із хайтрелу.

Високий запас міцності конструкції та традиційно висока якість виготовлення Yamada забезпечують насосу G15AH один із найтриваліших на ринку термін служби (до 10 років) при інтенсивній експлуатації.

Yamada G15AH - це один із найенергоефективніших мембранних насосів у світі у своєму класі

• Низька витрата повітря дозволяє досягати суттєвої економії енергії, яка потрібна для роботи компресора або центральної компресорної лінії.
• Низька витрата стисненого повітря дозволяє заощаджувати ресурс компресора, який буде необхідний роботи мембранного насоса.
• Низька витрата повітря дозволяє вибрати компресор невисокої продуктивності та суттєво заощадити на його покупці.
• Економія стисненого повітря насоса G15AH складає 30-70% порівняно з іншими насосами. Для порівняння перегляньте порівняльну таблицю споживання стисненого повітря насосів різних брендів (приєднання 15 мм або G1/2") при витраті води 30 л/хв та тиску води 2,7 бар.

Переваги японського насоса G15AH у порівнянні з насосами американських, європейських і китайських марок.

Насос Yamada G15AH спроектований та до останнього болтика виготовлений у Японії. Більшість конкурентів або збираються в Китаї або використовують китайські деталі під час виробництва.

• Насоси Yamada здатні працювати в умовах, коли інші насоси розвалюються. Мабуть, тільки насоси ARO та Graco (оригінальної американської, а не китайської збірки) здатні хоч якось змагатися з Yamada за довговічністю.
• Завдяки унікальним матеріалам насоси Yamada не мають мастила у пневматичному клапані. Тому продуктивність насоса Yamada залишається стабільною протягом багатьох років. У конкурентів для ущільнення пневмоприводу використовується мастило, яке з часом "вивітрюється". Продуктивність інших насосів починає знижуватися вже за кілька місяців експлуатації.
• Насос G15AH, як і всі інші насоси Yamada, здатний запускатися вже при тиску 0,6 бар. Американці запускаються за 1-1,3 бар, китайці за 1,5-2 бар. Ця перевага дозволяє використовувати Yamada при нестачі стисненого повітря в лінії або за потреби забезпечити дуже низьку продуктивність насоса в деяких виробничих режимах.

Переваги насоса Yamada G15AH у порівнянні зі старою моделлю Yamada NDP-15BAH

Спочатку подивіться порівняльну таблицю параметрів нової моделі порівняно зі старою.

З таблиці можете здатися, що старий насос NDP-15BAH був невдалим. Але це негаразд. Це була одна з найкращих моделей у класі. Просто новий насос G15AH підняв планку ще на більш високий рівень. У новій моделі збільшено продуктивність та знижено витрату стисненого повітря.

Крім того, Yamada усунула деякі слабкі місця моделі NDP-15BAH: невисокий самовсмоктувач, заклинювання (рідкісне але все ж таки) насоса при частих зупинках і пусках. У новій моделі істотно зменшено кількість деталей, через що складання та розбирання насоса при тих. обслуговування помітно простіше.

Матеріали конструкції

Корпус насоса виготовлений з наступних матеріалів:

• Корпус алюмінієвого насоса (ADC-12).
• Мембрани (діафрагми) із Хайтрела (Hytrel).
• Кулькові клапани із Хайтрелу (Hytrel) .
• Сідла клапанів із алюмінію.
• Корпус пневмоприводу Ryton (PPS).


Технічні параметри та обмеження

• Насос Yamada G15AH працює від енергії стисненого повітря з тиском до 7 бар.
• Насос оснащений пневмоприводом, що не вимагає внутрішнього мастила, повітря, що виходить з насоса, не містить масла і залишається таким же, що і подавався на привід.
• Температура рідини повинна бути від 0 до +120 °C ( гарантовано допустима температура +60 °C).
• Максимальна в'язкість рідини 5000 ст.
• Насос допускає тверді частинки рідини діаметром до 1 мм.
• Продуктивність моделі 0,3 – 3,6 м3/год (5 – 60 л/хв)
• Найбільший тиск дорівнює 70 м (7 бар).
• Робочий тиск повітря від 1,4 до 7 бар.
• За один цикл насос перекачує 150-170 см3 рідини. Максимальна швидкість роботи 400 циклів за хвилину.
• Розмір впускного та напірного патрубків 1/2” (15 мм) NPT. Приєднання пневмоприводу 1/4” (6 мм) NPT.
• Висота самоусмоктування під затокою до 7 метрів, всуху - до 4 метрів.
• При дотриманні хімічної сумісності матеріалів насоса до рідини він може використовуватися як занурювальний.
• Максимальна витрата повітря 500 л/хв.
• Рівень шуму за максимального тиску становить 75 дБ.

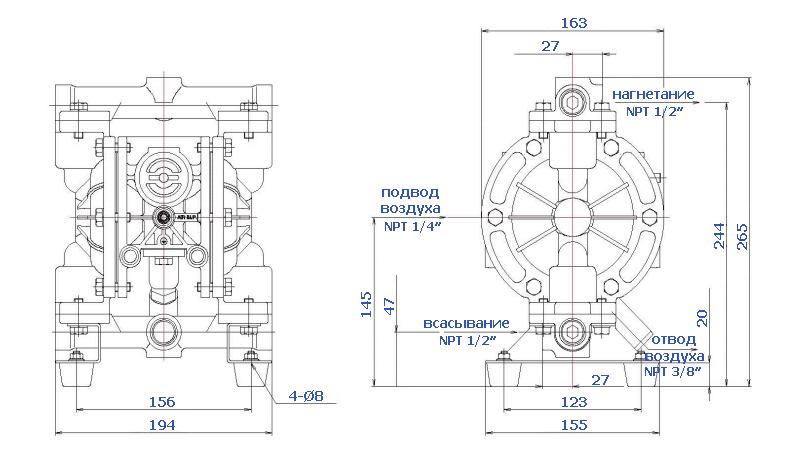

Габаритне креслення насоса Yamada G15AH

Даний тип насоса японського виробника Yamada включає наступні типо-розміри:

NDP-05, розмір 1/4″, 11,7л/хв.

модельний ряд: NDP-05-FPT; NDP-05-FVT; NDP-05-FAT; NDP-05-FST; NDP-05-FDT

NDP-10, розмір 3/8″, 22л/хв.

модельний ряд: DP-10-BA; NDP-10-BPT; DP-10-BST; DP-10-BAC; DP-10-BAE; DP-10-BAH; DP-10-BAS; DP-10-BAT; DP-10-BPC; DP-10-BPE; DP-10-BPH; DP-10-BPN; DP-10-BPS; DP-10-BSC; DP-10-BSE; DP-10-BSH; DP-10-BSN; DP-10-BSS; NDP-10-BPC; NDP-10-BPE; NDP-10-BPH; NDP-10-BPN; NDP-10-BPS; NDP-10-BPT

NDP-15, розмір 1/2″, 51л/хв.

модельний ряд: NDP-15-FPT; NDP-15-FVT; NDP-15-BAC; NDP-15-BAN; NDP-15-BAH; NDP-15-BAS; NDP-15-BAT; NDP-15-BSC; NDP-15-BSH; NDP-15-BS; NDP-15-BSS; NDP-15-BST; NDP-15-FPC; NDP-15-FPE; NDP-15-FPH; NDP-15-FPN; NDP-15-FPS; NDP-15-FDS; NDP-15-FDT; NDP-15-FVS

NDP-20, розмір 3/4″, 120л/хв.

модельний ряд: NDP-20-BAN; NDP-20-BPE; NDP-20-BST; NDP-20-BAC; NDP-20-BAE; NDP-20-BAH; NDP-20-BAS; NDP-20-BAT; NDP-20-BPC; NDP-20-BPH; NDP-20-BPN; NDP-20-BPS; NDP-20-BPT; NDP-20-BSC; NDP-20-BSE; NDP-20-BSH; NDP-20-BSN; NDP-20-BSS; NDP-20-BSV

NDP-25, розмір 1″, 170л/хв.

модельний ряд: NDP-25-BAN; NDP-25-BPE; NDP-25-BST; NDP-25-BVT; NDP-25-BAE; NDP-25-BAH; NDP-25-BAS; NDP-25-BFC; NDP-25-BFE; NDP-25-BFN; NDP-25-BFS; NDP-25-BFT; NDP-25-BPC; NDP-25-BPH; NDP-25-BPN; NDP-25-BPS; NDP-25-BPT; NDP-25-BSC; NDP-25-BSE; NDP-25-BSH; NDP-25-BSN; NDP-25-BSS; NDP-25-BVS

NDP-40, розмір 1-1/2″, 405л/хв.

модельний ряд: NDP-40-BAN; NDP-40-BPE; NDP-40-BST; NDP-40-BAC; NDP-40-BAE; NDP-40-BAS; NDP-40-BAH; NDP-40-BAT; NDP-40-BFC; NDP-40-BFE; NDP-40-BFH; NDP-40-BFN; NDP-40-BFS; NDP-40-BFT; NDP-40-BPC; NDP-40-BPH; NDP-40-BPN; NDP-40-BPS; NDP-40-BPT; NDP-40-BSC; NDP-40-BSE; NDP-40-BSH; NDP-40-BSN; NDP-40-BSS; NDP-40-BVT

NDP-50, розмір 2″, 620л/хв.

модельний ряд: NDP-50-BAN; NDP-50-BPE; NDP-50-BST; NDP-50-BAC; NDP-50-BAE; NDP-50-BAH; NDP-50-BANR; NDP-50-BAS; NDP-50-BAT; NDP-50-BFC; NDP-50-BFE; NDP-50-BFH; NDP-50-BFN; NDP-50-BFS; NDP-50-BFT; NDP-50-BPC; NDP-50-BPH; NDP-50-BPN; NDP-50-BPS; NDP-50-BPT; NDP-50-BSC; NDP-50-BSE; NDP-50-BSH; NDP-50-BSN; NDP-50-BSS; NDP-50-BVS; NDP-50-BVT

NDP-80, розмір 3″, 814л/хв.

модельний ряд: NDP-80-BAN; NDP-80-BPE; NDP-80-BST; NDP-80-BAC; NDP-80-BACR; NDP-80-BAE; NDP-80-BAH; NDP-80-BAS; NDP-80-BAT; NDP-80-BFC; NDP-80-BFE; NDP-80-BFH; NDP-80-BFN; NDP-80-BFS; NDP-80-BFT; NDP-80-BPC; NDP-80-BPH; NDP-80-BPN; NDP-80-BPS; NDP-80-BPT; NDP-80-BSC; NDP-80-BSE; NDP-80-BSH; NDP-80-BSN; NDP-80-BSS
