Опис моделі G15AT

Мембранний пневматичний насос Yamada G15AT (Японія) - це самовсмоктувальний насос, виконаний із зносостійких матеріалів. Корпус насоса виконаний з алюмінію, а мембрани із хайтрелу.

Високий запас міцності конструкції та традиційно висока якість виготовлення Yamada забезпечують насосу G15AT один із найтриваліших на ринку термін служби (до 10 років) при інтенсивній експлуатації.

Переваги японського насоса G15AT в порівнянні з насосами американських, європейських і китайських марок.

Насос Yamada G15AT спроектований та до останнього болтика виготовлений у Японії. Більшість конкурентів або збираються в Китаї або використовують китайські деталі під час виробництва.

• Насоси Yamada здатні працювати в умовах, коли інші насоси розвалюються. Мабуть, тільки насоси ARO та Graco (оригінальної американської, а не китайської збірки) здатні хоч якось змагатися з Yamada за довговічністю.
• Завдяки унікальним матеріалам насоси Yamada не мають мастила у пневматичному клапані. Тому продуктивність насоса Yamada залишається стабільною протягом багатьох років. У конкурентів для ущільнення пневмоприводу використовується мастило, яке з часом "вивітрюється". Продуктивність інших насосів починає знижуватися вже за кілька місяців експлуатації.
• Насос G15AT, як і всі інші насоси Yamada, здатний запускатися вже при тиску 0,6 бар. Американці запускаються за 1-1,3 бар, китайці за 1,5-2 бар. Ця перевага дозволяє використовувати Yamada при нестачі стисненого повітря в лінії або за потреби забезпечити дуже низьку продуктивність насоса в деяких виробничих режимах.
• Насос G15AT має високу енергоефективність порівняно з конкурентами. Для його роботи знадобиться значно менше стисненого повітря. Для порівняння перегляньте порівняльну таблицю споживання стисненого повітря при витраті води 30 л/хв та тиску 2,7 бар.

Переваги насоса Yamada G15AT у порівнянні зі старою моделлю Yamada NDP-15BAT

Спочатку подивіться порівняльну таблицю параметрів нової моделі порівняно зі старою.

З таблиці можете здатися, що старий насос NDP-15BAT був невдалим. Але це негаразд. Це була одна з найкращих моделей у класі. Просто новий насос G15AT підняв планку на більш високий рівень. У новій моделі збільшено продуктивність та знижено витрату стисненого повітря.

Крім того, Yamada усунула деякі слабкі місця моделі NDP-15BAT: невисокий самовсмоктувач, заклинювання (рідкісне але все ж таки) насоса при частих зупинках і пусках. У новій моделі суттєво зменшено кількість деталей, через що складання та розбирання насоса при тих. обслуговування помітно простіше.

Матеріали конструкції

Корпус насоса виготовлений з наступних матеріалів:

• Корпус алюмінієвого насоса (ADC-12).
• Мембрани (діафрагми) із Тефлону (PTFE) .
• Кулькові клапани із Тефлону (PTFE) .
• Сідла клапанів із нержавіючої сталі (316) .
• Корпус пневмоприводу із алюмінію.


Технічні параметри та обмеження

• Насос Yamada G15AT працює від енергії стисненого повітря з тиском до 7 бар.
• Насос оснащений пневмоприводом, що не вимагає внутрішнього мастила, повітря, що виходить з насоса, не містить масла і залишається таким же, що і подавався на привід.
• Температура рідини повинна бути від 0 до +100 °C ( гарантовано допустима температура +60 °C).
• Максимальна в'язкість рідини 5000 ст.
• Насос допускає тверді частинки рідини діаметром до 1 мм.
• Продуктивність моделі 0,3 – 3,6 м3/год (5 – 60 л/хв)
• Найбільший тиск дорівнює 70 м (7 бар).
• Робочий тиск повітря від 1,4 до 7 бар.
• За один цикл насос перекачує 150-170 см3 рідини. Максимальна швидкість роботи 400 циклів за хвилину.
• Розмір впускного та напірного патрубків 1/2” (15 мм) NPT. Приєднання пневмоприводу 1/4” (6 мм) NPT.
• Висота самоусмоктування під затокою до 7 метрів, всуху - до 3,6 метрів.
• При дотриманні хімічної сумісності матеріалів насоса до рідини він може використовуватися як занурювальний.
• Максимальна витрата повітря 500 л/хв.
• Рівень шуму за максимального тиску становить 75 дБ.

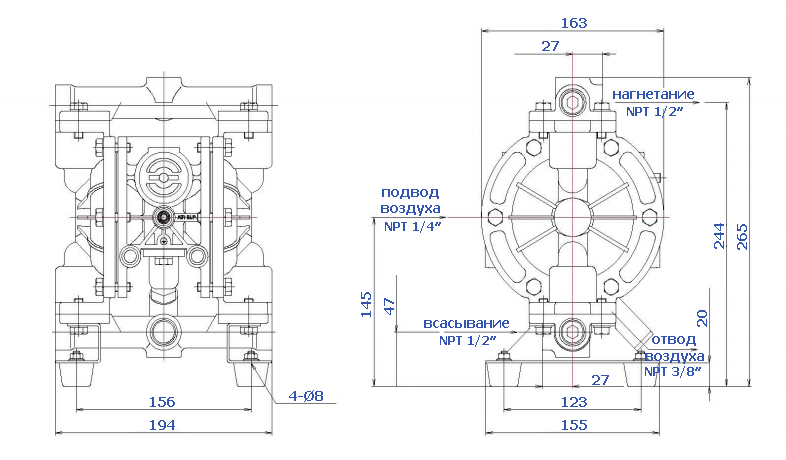

Габаритне креслення насоса Yamada G15AT

Даний тип насоса японського виробника Yamada включає наступні типо-розміри:

NDP-05, розмір 1/4″, 11,7л/хв.

модельний ряд: NDP-05-FPT; NDP-05-FVT; NDP-05-FAT; NDP-05-FST; NDP-05-FDT

NDP-10, розмір 3/8″, 22л/хв.

модельний ряд: DP-10-BA; NDP-10-BPT; DP-10-BST; DP-10-BAC; DP-10-BAE; DP-10-BAH; DP-10-BAS; DP-10-BAT; DP-10-BPC; DP-10-BPE; DP-10-BPH; DP-10-BPN; DP-10-BPS; DP-10-BSC; DP-10-BSE; DP-10-BSH; DP-10-BSN; DP-10-BSS; NDP-10-BPC; NDP-10-BPE; NDP-10-BPH; NDP-10-BPN; NDP-10-BPS; NDP-10-BPT

NDP-15, розмір 1/2″, 51л/хв.

модельний ряд: NDP-15-FPT; NDP-15-FVT; NDP-15-BAC; NDP-15-BAN; NDP-15-BAH; NDP-15-BAS; NDP-15-BAT; NDP-15-BSC; NDP-15-BSH; NDP-15-BS; NDP-15-BSS; NDP-15-BST; NDP-15-FPC; NDP-15-FPE; NDP-15-FPH; NDP-15-FPN; NDP-15-FPS; NDP-15-FDS; NDP-15-FDT; NDP-15-FVS

NDP-20, розмір 3/4″, 120л/хв.

модельний ряд: NDP-20-BAN; NDP-20-BPE; NDP-20-BST; NDP-20-BAC; NDP-20-BAE; NDP-20-BAH; NDP-20-BAS; NDP-20-BAT; NDP-20-BPC; NDP-20-BPH; NDP-20-BPN; NDP-20-BPS; NDP-20-BPT; NDP-20-BSC; NDP-20-BSE; NDP-20-BSH; NDP-20-BSN; NDP-20-BSS; NDP-20-BSV

NDP-25, розмір 1″, 170л/хв.

модельний ряд: NDP-25-BAN; NDP-25-BPE; NDP-25-BST; NDP-25-BVT; NDP-25-BAE; NDP-25-BAH; NDP-25-BAS; NDP-25-BFC; NDP-25-BFE; NDP-25-BFN; NDP-25-BFS; NDP-25-BFT; NDP-25-BPC; NDP-25-BPH; NDP-25-BPN; NDP-25-BPS; NDP-25-BPT; NDP-25-BSC; NDP-25-BSE; NDP-25-BSH; NDP-25-BSN; NDP-25-BSS; NDP-25-BVS

NDP-40, розмір 1-1/2″, 405л/хв.

модельний ряд: NDP-40-BAN; NDP-40-BPE; NDP-40-BST; NDP-40-BAC; NDP-40-BAE; NDP-40-BAS; NDP-40-BAH; NDP-40-BAT; NDP-40-BFC; NDP-40-BFE; NDP-40-BFH; NDP-40-BFN; NDP-40-BFS; NDP-40-BFT; NDP-40-BPC; NDP-40-BPH; NDP-40-BPN; NDP-40-BPS; NDP-40-BPT; NDP-40-BSC; NDP-40-BSE; NDP-40-BSH; NDP-40-BSN; NDP-40-BSS; NDP-40-BVT

NDP-50, розмір 2″, 620л/хв.

модельний ряд: NDP-50-BAN; NDP-50-BPE; NDP-50-BST; NDP-50-BAC; NDP-50-BAE; NDP-50-BAH; NDP-50-BANR; NDP-50-BAS; NDP-50-BAT; NDP-50-BFC; NDP-50-BFE; NDP-50-BFH; NDP-50-BFN; NDP-50-BFS; NDP-50-BFT; NDP-50-BPC; NDP-50-BPH; NDP-50-BPN; NDP-50-BPS; NDP-50-BPT; NDP-50-BSC; NDP-50-BSE; NDP-50-BSH; NDP-50-BSN; NDP-50-BSS; NDP-50-BVS; NDP-50-BVT

NDP-80, розмір 3″, 814л/хв.

модельний ряд: NDP-80-BAN; NDP-80-BPE; NDP-80-BST; NDP-80-BAC; NDP-80-BACR; NDP-80-BAE; NDP-80-BAH; NDP-80-BAS; NDP-80-BAT; NDP-80-BFC; NDP-80-BFE; NDP-80-BFH; NDP-80-BFN; NDP-80-BFS; NDP-80-BFT; NDP-80-BPC; NDP-80-BPH; NDP-80-BPN; NDP-80-BPS; NDP-80-BPT; NDP-80-BSC; NDP-80-BSE; NDP-80-BSH; NDP-80-BSN; NDP-80-BSS
