- Продуктивність, м.куб/година
- 3.6
- Артикул
- 854706
- Вага, кг
- 8.2
- Діаметр вихідного патрубка
- 15
- Діаметр вхідного патрубка
- 15
- Діаметр твердих включень (мм)
- 1
- ДхШхВ (см)
- 19х16х27
- Макс. в'язкість (ст)
- 5000
- Макс. темп. рідини (°C)
- 100
- Макс. тиск (м.в.ст.)
- 70
- Матеріал мембран
- PTFE
- Матеріал проточної частини
- Нерж. AISI 316
- Повітряний патрубок (мм)
- 6
- Самовсмоктувач "по суху" (м)
- 3.6
Каталог YAMADA ru.PDF (697 KB) Каталог YAMADA насоси серія NDP-5.pdf ( 697 KB)
Опис моделі G15ST
Мембранний пневматичний насос Yamada G15ST - це самовсмоктувальний насос, виконаний з надзвичайно стійких матеріалів. Корпус насоса виконаний із нержавіючої сталі AISI 316, а мембрани з тефлону.
Працює насос від стисненого повітря (не від електрики).
Високий запас міцності конструкції та традиційно висока якість виготовлення Yamada забезпечують насосу G15ST один із найтриваліших на ринку термін служби (до 10 років) при інтенсивній експлуатації.
Переваги японського насоса G15ST в порівнянні з насосами американських, європейських і китайських марок.
|  |
- Насоси Yamada здатні працювати в умовах, коли інші насоси розвалюються. Мабуть, тільки насоси ARO та Graco (оригінальної американської, а не китайської збірки) здатні хоч якось змагатися з Yamada за довговічністю.
- Завдяки унікальним матеріалам насоси Yamada не мають мастила у пневматичному клапані. Тому продуктивність насоса Yamada залишається стабільною протягом багатьох років. У конкурентів для ущільнення пневмоприводу використовується мастило, яке з часом "вивітрюється". Продуктивність інших насосів починає знижуватися вже за кілька місяців експлуатації.
- Насос G15ST, як і всі інші насоси Yamada, здатний запускатися вже при тиску 0,6 бар. Американці запускаються за 1-1,3 бар, китайці за 1,5-2 бар. Ця перевага дозволяє використовувати Yamada при нестачі стисненого повітря в лінії або за потреби забезпечити дуже низьку продуктивність насоса в деяких виробничих режимах.
- Насос G15ST має високу енергоефективність у порівнянні з конкурентами. Для його роботи знадобиться значно менше стисненого повітря. Наприклад, при тиску лінії подачі води 2,7 бар і витраті 30 л/хв цей насос вимагає всього 200 літрів стисненого повітря в хвилину. Для порівняння більшість конкурентів споживає від 350 до 600 л/хв у цій робочій точці.
Переваги насоса Yamada G15ST у порівнянні зі старою моделлю Yamada NDP-15BST
Спочатку подивіться порівняльну таблицю параметрів нової моделі порівняно зі старою.
| Новий насос Yamada G15ST | Попередній насос Yamada NDP-15BST | |
| Максимальна продуктивність | 3,6 м³/година (60 л/хв.) | 3,3 м³/година (55 л/хв) |
| Витрата повітря при витраті 30 л/хв та тиску 2,7 бар | 200 л/хв | 240 л/хв |
| Висота самовсмоктування | 3,6 метри | 2,4 метри |
| Надійність пуску при частих зупинках | Найвища | Середня (на рівні конкурентів) |
| Зручність складання та розбирання | Висока (мало деталей) | Низька (більше деталей) |
З таблиці можете здатися, що старий насос NDP-15BST був невдалим. Але це негаразд. Це була одна з найкращих моделей у класі. Просто новий насос G15ST підняв планку на більш високий рівень. У новій моделі збільшено продуктивність та знижено витрату стисненого повітря.
Крім того, Yamada усунула деякі слабкі місця моделі NDP-15BST: невисокий самовсмоктувач, заклинювання (рідкісне але все ж таки) насоса при частих зупинках і пусках. У новій моделі істотно зменшено кількість деталей, через що складання та розбирання насоса при тих. обслуговування помітно простіше.
Матеріали конструкції
Корпус насоса виготовлений з наступних матеріалів:
- Корпус насоса із нержавіючої сталі (AISI 316).
- Мембрани (діафрагми) із Тефлону (PTFE) .
- Кулькові клапани із Тефлону (PTFE) .
- Сідла клапанів із нержавіючої сталі (316) .
- корпус пневмоприводу з поліпропілену (PPG).
Технічні параметри та обмеження
- Насос Yamada G15ST працює від енергії стисненого повітря з тиском до 7 бар.
- Насос оснащений пневмоприводом, що не вимагає внутрішнього мастила, повітря, що виходить з насоса, не містить масла і залишається таким же, що і подавався на привід.
- Температура рідини повинна бути від 0 до +100 °C ( гарантовано допустима температура +60 °C).
- Максимальна в'язкість рідини 5000 ст.
- Насос допускає тверді частинки рідини діаметром до 1 мм.
- Продуктивність моделі 0,3 – 3,6 м3/год (5 – 60 л/хв)
- Найбільший тиск дорівнює 70 м (7 бар).
- Робочий тиск повітря від 1,4 до 7 бар.
- За один цикл насос перекачує 150-170 см3 рідини. Максимальна швидкість роботи 400 циклів за хвилину.
- Розмір впускного та напірного патрубків 1/2” (15 мм) Rc. Приєднання пневмоприводу 1/4” (6 мм) Rc.
- Висота самоусмоктування під затокою до 7 метрів, всуху - до 3,6 метрів.
- При дотриманні хімічної сумісності матеріалів насоса до рідини він може використовуватися як занурювальний.
- Максимальна витрата повітря 500 л/хв.
- Рівень шуму за максимального тиску становить 75 дБ.

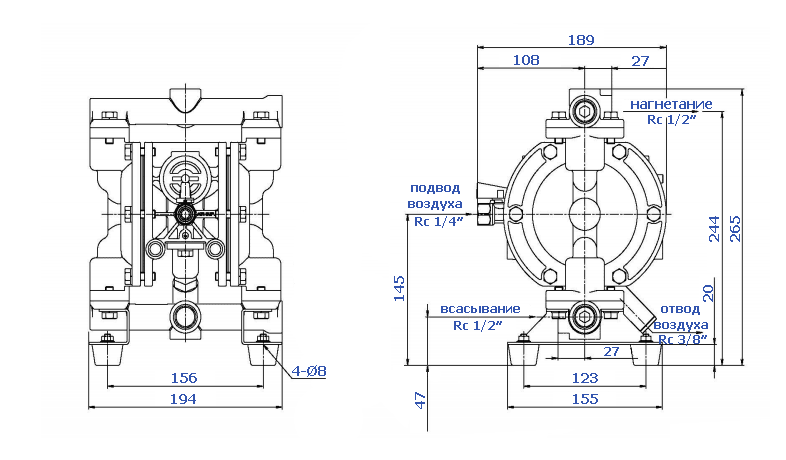

Габаритне креслення насоса Yamada G15ST
Даний тип насоса японського виробника Yamada включає наступні типо-розміри:
NDP-05, розмір 1/4″, 11,7л/хв.
модельний ряд: NDP-05-FPT; NDP-05-FVT; NDP-05-FAT; NDP-05-FST; NDP-05-FDT
NDP-10, розмір 3/8″, 22л/хв.
модельний ряд: DP-10-BA; NDP-10-BPT; DP-10-BST; DP-10-BAC; DP-10-BAE; DP-10-BAH; DP-10-BAS; DP-10-BAT; DP-10-BPC; DP-10-BPE; DP-10-BPH; DP-10-BPN; DP-10-BPS; DP-10-BSC; DP-10-BSE; DP-10-BSH; DP-10-BSN; DP-10-BSS; NDP-10-BPC; NDP-10-BPE; NDP-10-BPH; NDP-10-BPN; NDP-10-BPS; NDP-10-BPT
NDP-15, розмір 1/2″, 51л/хв.
модельний ряд: NDP-15-FPT; NDP-15-FVT; NDP-15-BAC; NDP-15-BAN; NDP-15-BAH; NDP-15-BAS; NDP-15-BAT; NDP-15-BSC; NDP-15-BSH; NDP-15-BS; NDP-15-BSS; NDP-15-BST; NDP-15-FPC; NDP-15-FPE; NDP-15-FPH; NDP-15-FPN; NDP-15-FPS; NDP-15-FDS; NDP-15-FDT; NDP-15-FVS
NDP-20, розмір 3/4″, 120л/хв.
модельний ряд: NDP-20-BAN; NDP-20-BPE; NDP-20-BST; NDP-20-BAC; NDP-20-BAE; NDP-20-BAH; NDP-20-BAS; NDP-20-BAT; NDP-20-BPC; NDP-20-BPH; NDP-20-BPN; NDP-20-BPS; NDP-20-BPT; NDP-20-BSC; NDP-20-BSE; NDP-20-BSH; NDP-20-BSN; NDP-20-BSS; NDP-20-BSV
NDP-25, розмір 1″, 170л/хв.
модельний ряд: NDP-25-BAN; NDP-25-BPE; NDP-25-BST; NDP-25-BVT; NDP-25-BAE; NDP-25-BAH; NDP-25-BAS; NDP-25-BFC; NDP-25-BFE; NDP-25-BFN; NDP-25-BFS; NDP-25-BFT; NDP-25-BPC; NDP-25-BPH; NDP-25-BPN; NDP-25-BPS; NDP-25-BPT; NDP-25-BSC; NDP-25-BSE; NDP-25-BSH; NDP-25-BSN; NDP-25-BSS; NDP-25-BVS
NDP-40, розмір 1-1/2″, 405л/хв.
модельний ряд: NDP-40-BAN; NDP-40-BPE; NDP-40-BST; NDP-40-BAC; NDP-40-BAE; NDP-40-BAS; NDP-40-BAH; NDP-40-BAT; NDP-40-BFC; NDP-40-BFE; NDP-40-BFH; NDP-40-BFN; NDP-40-BFS; NDP-40-BFT; NDP-40-BPC; NDP-40-BPH; NDP-40-BPN; NDP-40-BPS; NDP-40-BPT; NDP-40-BSC; NDP-40-BSE; NDP-40-BSH; NDP-40-BSN; NDP-40-BSS; NDP-40-BVT
NDP-50, розмір 2″, 620л/хв.
модельний ряд: NDP-50-BAN; NDP-50-BPE; NDP-50-BST; NDP-50-BAC; NDP-50-BAE; NDP-50-BAH; NDP-50-BANR; NDP-50-BAS; NDP-50-BAT; NDP-50-BFC; NDP-50-BFE; NDP-50-BFH; NDP-50-BFN; NDP-50-BFS; NDP-50-BFT; NDP-50-BPC; NDP-50-BPH; NDP-50-BPN; NDP-50-BPS; NDP-50-BPT; NDP-50-BSC; NDP-50-BSE; NDP-50-BSH; NDP-50-BSN; NDP-50-BSS; NDP-50-BVS; NDP-50-BVT
NDP-80, розмір 3″, 814л/хв.
модельний ряд: NDP-80-BAN; NDP-80-BPE; NDP-80-BST; NDP-80-BAC; NDP-80-BACR; NDP-80-BAE; NDP-80-BAH; NDP-80-BAS; NDP-80-BAT; NDP-80-BFC; NDP-80-BFE; NDP-80-BFH; NDP-80-BFN; NDP-80-BFS; NDP-80-BFT; NDP-80-BPC; NDP-80-BPH; NDP-80-BPN; NDP-80-BPS; NDP-80-BPT; NDP-80-BSC; NDP-80-BSE; NDP-80-BSH; NDP-80-BSN; NDP-80-BSS
