Мембранний пневматичний насос Yamada NDP-25BAT

Каталог YAMADA ru.PDF (697 KB) Каталог YAMADA насоси серія NDP-5.pdf ( 697 KB)

Опис моделі NDP-25BAT

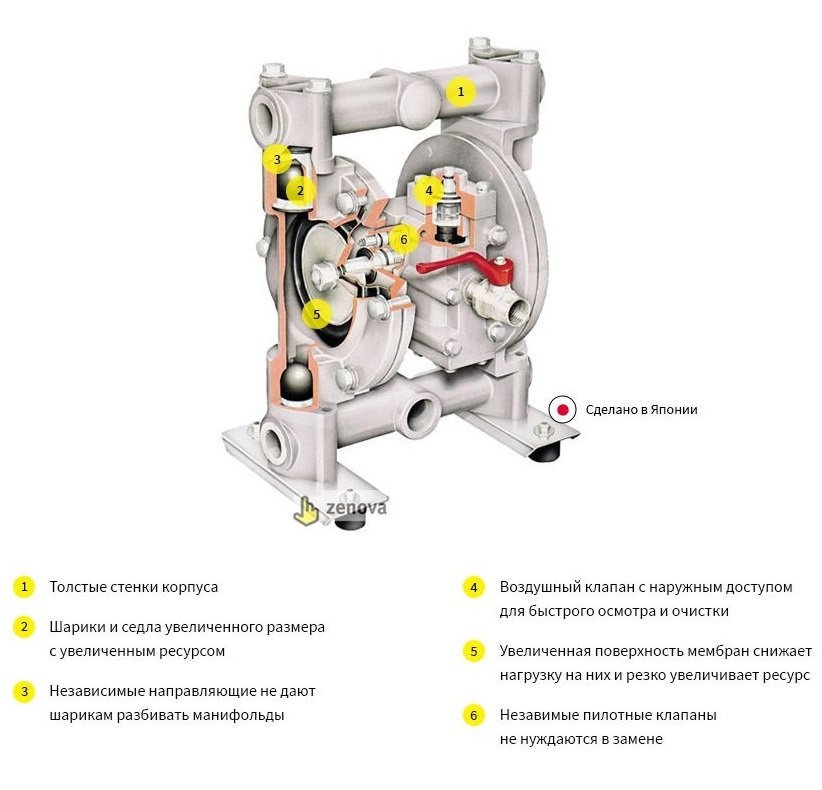

Мембранний пневматичний насос Yamada NDP-25BAT виробляється в Японії, це промисловий насос, виконаний із зносостійких матеріалів:

- корпус алюмінієвого насосу (ADC-12)

- мембрани (діафрагми) із Тефлону (PTFE)

- кулькові зворотні клапани із Тефлону (PTFE)

- сідла клапанів із нержавіючої сталі (316)

- Корпус пневмоприводу з алюмінію.

Насос Yamada NDP-25BAT працює від енергії стисненого повітря з тиском до 7 бар. Насправді цей насос зроблений з великим запасом міцності (не дарма він японський) і витримує тиск до 10 бар, але тоді мембрани будуть виходити з ладу швидше і зростає ризик протікання насоса.

Призначений для широкого промислового застосування, включаючи виробництва, де важливо, щоб повітря в приміщенні залишалося чистим. Насос оснащений пневмоприводом, що не вимагає внутрішнього мастила, повітря, що виходить з насоса, не містить масла і залишається таким же, що і подавався на привід.

NDP-25BAT використовується для перекачування рН-нейтральних рідин, клейких, в'язких та абразивних середовищ.

Вимоги до рідини, що перекачується:

- температурний діапазон від +4 до +100 °C

- максимальна в'язкість 10 000 сст

- максимальний розмір жорстких включень 3 мм.

Продуктивність моделі 1 - 10,2 м3/год, що становить 17 - 170 л/хв, найбільший тиск дорівнює 70 м (7 бар).

Робочий тиск повітря від 1,4 до 7 бар.

За один цикл насос перекачує 787 см3 рідини. Максимальна швидкість роботи 210 циклів за хвилину.

Розмір впускного та напірного патрубків 1" (25 мм) BSPT. Приєднання пневмоприводу 3/8" (10 мм) BSPT.

Насос може працювати у режимі сухого ходу*

* для насоса з мембранами з тефлону режим сухого ходу обмежений до 10 хвилин.

Висота самоусмоктування під затокою до 9,1 м, всуху - до 5,5 м.

При дотриманні хімічної сумісності матеріалів насоса до рідини він може використовуватися як занурювальний.

Максимальна витрата повітря 108 нм3/год (1800 нл/хв).

Рівень звукового тиску 86 дБ.

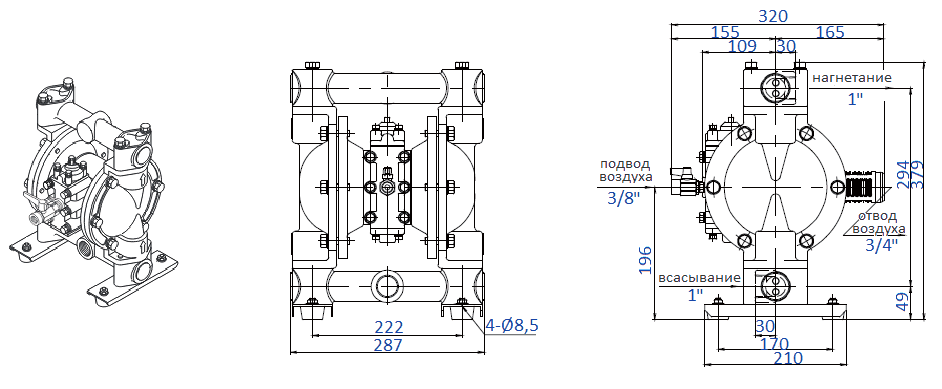

Габаритне креслення насоса Yamada NDP-25BAT

Даний тип насоса японського виробника Yamada включає наступні типо-розміри:

NDP-05, розмір 1/4″, 11,7л/хв.

модельний ряд: NDP-05-FPT; NDP-05-FVT; NDP-05-FAT; NDP-05-FST; NDP-05-FDT

NDP-10, розмір 3/8″, 22л/хв.

модельний ряд: DP-10-BA; NDP-10-BPT; DP-10-BST; DP-10-BAC; DP-10-BAE; DP-10-BAH; DP-10-BAS; DP-10-BAT; DP-10-BPC; DP-10-BPE; DP-10-BPH; DP-10-BPN; DP-10-BPS; DP-10-BSC; DP-10-BSE; DP-10-BSH; DP-10-BSN; DP-10-BSS; NDP-10-BPC; NDP-10-BPE; NDP-10-BPH; NDP-10-BPN; NDP-10-BPS; NDP-10-BPT

NDP-15, розмір 1/2″, 51л/хв.

модельний ряд: NDP-15-FPT; NDP-15-FVT; NDP-15-BAC; NDP-15-BAN; NDP-15-BAH; NDP-15-BAS; NDP-15-BAT; NDP-15-BSC; NDP-15-BSH; NDP-15-BS; NDP-15-BSS; NDP-15-BST; NDP-15-FPC; NDP-15-FPE; NDP-15-FPH; NDP-15-FPN; NDP-15-FPS; NDP-15-FDS; NDP-15-FDT; NDP-15-FVS

NDP-20, розмір 3/4″, 120л/хв.

модельний ряд: NDP-20-BAN; NDP-20-BPE; NDP-20-BST; NDP-20-BAC; NDP-20-BAE; NDP-20-BAH; NDP-20-BAS; NDP-20-BAT; NDP-20-BPC; NDP-20-BPH; NDP-20-BPN; NDP-20-BPS; NDP-20-BPT; NDP-20-BSC; NDP-20-BSE; NDP-20-BSH; NDP-20-BSN; NDP-20-BSS; NDP-20-BSV

NDP-25, розмір 1″, 170л/хв.

модельний ряд: NDP-25-BAN; NDP-25-BPE; NDP-25-BST; NDP-25-BVT; NDP-25-BAE; NDP-25-BAH; NDP-25-BAS; NDP-25-BFC; NDP-25-BFE; NDP-25-BFN; NDP-25-BFS; NDP-25-BFT; NDP-25-BPC; NDP-25-BPH; NDP-25-BPN; NDP-25-BPS; NDP-25-BPT; NDP-25-BSC; NDP-25-BSE; NDP-25-BSH; NDP-25-BSN; NDP-25-BSS; NDP-25-BVS

NDP-40, розмір 1-1/2″, 405л/хв.

модельний ряд: NDP-40-BAN; NDP-40-BPE; NDP-40-BST; NDP-40-BAC; NDP-40-BAE; NDP-40-BAS; NDP-40-BAH; NDP-40-BAT; NDP-40-BFC; NDP-40-BFE; NDP-40-BFH; NDP-40-BFN; NDP-40-BFS; NDP-40-BFT; NDP-40-BPC; NDP-40-BPH; NDP-40-BPN; NDP-40-BPS; NDP-40-BPT; NDP-40-BSC; NDP-40-BSE; NDP-40-BSH; NDP-40-BSN; NDP-40-BSS; NDP-40-BVT

NDP-50, розмір 2″, 620л/хв.

модельний ряд: NDP-50-BAN; NDP-50-BPE; NDP-50-BST; NDP-50-BAC; NDP-50-BAE; NDP-50-BAH; NDP-50-BANR; NDP-50-BAS; NDP-50-BAT; NDP-50-BFC; NDP-50-BFE; NDP-50-BFH; NDP-50-BFN; NDP-50-BFS; NDP-50-BFT; NDP-50-BPC; NDP-50-BPH; NDP-50-BPN; NDP-50-BPS; NDP-50-BPT; NDP-50-BSC; NDP-50-BSE; NDP-50-BSH; NDP-50-BSN; NDP-50-BSS; NDP-50-BVS; NDP-50-BVT

NDP-80, розмір 3″, 814л/хв.

модельний ряд: NDP-80-BAN; NDP-80-BPE; NDP-80-BST; NDP-80-BAC; NDP-80-BACR; NDP-80-BAE; NDP-80-BAH; NDP-80-BAS; NDP-80-BAT; NDP-80-BFC; NDP-80-BFE; NDP-80-BFH; NDP-80-BFN; NDP-80-BFS; NDP-80-BFT; NDP-80-BPC; NDP-80-BPH; NDP-80-BPN; NDP-80-BPS; NDP-80-BPT; NDP-80-BSC; NDP-80-BSE; NDP-80-BSH; NDP-80-BSN; NDP-80-BSS
