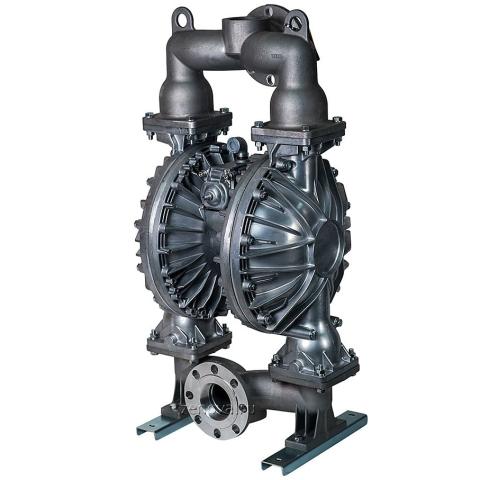

Мембранний пневматичний насос Yamada NDP-80BAS-RC

Каталог YAMADA ru.PDF (697 KB) Каталог YAMADA насоси серія NDP-5.pdf ( 697 KB)

Опис моделі NDP-80BAS-RC

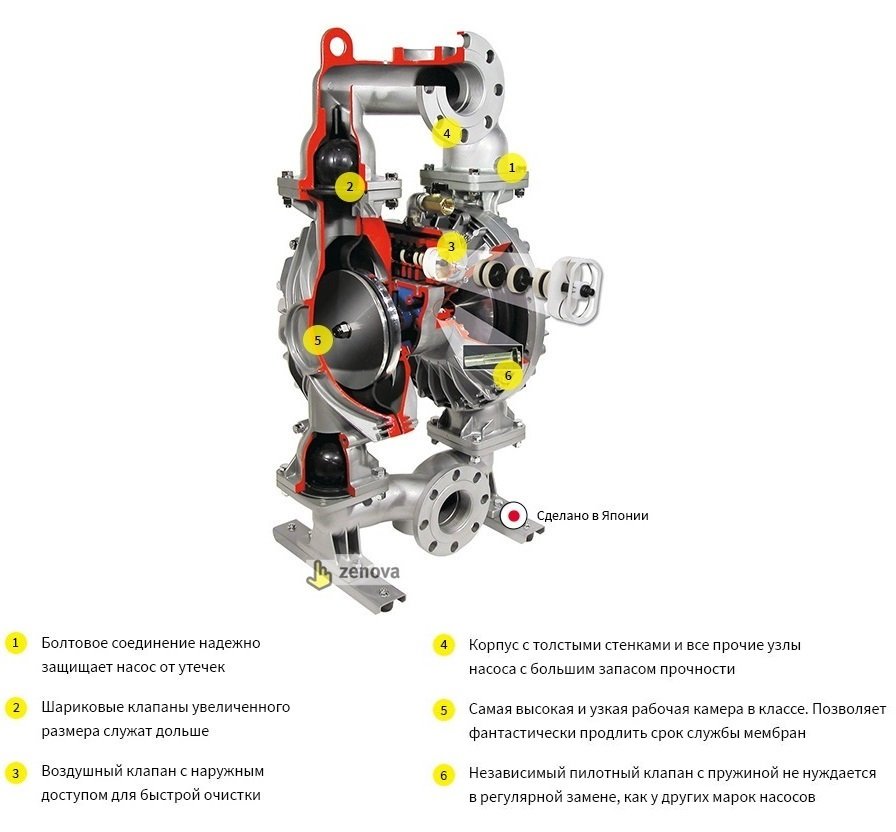

Мембранний пневматичний насос Yamada NDP-80BAS-RC виробляється в Японії, це дуже потужний промисловий насос, виконаний із зносостійких матеріалів.

- корпус алюмінієвого насосу (ADC-12)

- мембрани (діафрагми) із Сантопрену (Santoprene)

- кулькові зворотні клапани та Сантопрена (Santoprene)

- сідла клапанів із Сантопрена (Santoprene)

- Корпус пневмоприводу з алюмінію.

Насос Yamada NDP-80BAS-RC працює від енергії стисненого повітря з тиском до 7 бар. Насправді цей насос зроблений з великим запасом міцності (не дарма він японський) і витримує тиск до 10 бар, але тоді мембрани будуть виходити з ладу швидше і зростає ризик протікання насоса.

Призначений для широкого промислового застосування, включаючи виробництва, де важливо, щоб повітря в приміщенні залишалося чистим. Насос оснащений пневмоприводом, що не вимагає внутрішнього мастила, повітря, що виходить з насоса, не містить масла і залишається таким же, що і подавався на привід.

NDP-80BAS-RC використовується для перекачування нейтральних легкозаймистих рідин, клейких, в'язких та абразивних середовищ.

Вимоги до рідини, що перекачується:

- Температура від -23 до +100 °C

- максимальна в'язкість 30 000 сст

- максимальний розмір жорстких включень 10 мм.

Продуктивність моделі 4,8 – 48,6 м3/год, що становить 80 – 810 л/хв. Максимальний тиск 70 метрів.

Робочий тиск повітря від 1,4 до 7 бар.

За один цикл насос перекачує 8,57 л рідини зі швидкістю до 95 циклів за хвилину.

Патрубки у насоса за замовчуванням фланцеві DN80 (80 мм), але всередині патрубка ще додатково нарізане різьблення 3" (BSPT). Таким чином, користувач на вибір може приєднати насос до лінії як за допомогою фланця, так і через різьблення. Це зручно.

Приєднання пневмоприводу 3/4” (20 мм) BSPT.

Висота самоусмоктування під затокою до 9,2 метра, всуху - до 5,8 метра.

Максимальна витрата повітря 360 м3/год.

Рівень шуму 90 дБ.

Габаритне креслення насоса Yamada NDP-80BAS-RC

Даний тип насоса японського виробника Yamada включає наступні типо-розміри:

NDP-05, розмір 1/4″, 11,7л/хв.

модельний ряд: NDP-05-FPT; NDP-05-FVT; NDP-05-FAT; NDP-05-FST; NDP-05-FDT

NDP-10, розмір 3/8″, 22л/хв.

модельний ряд: DP-10-BA; NDP-10-BPT; DP-10-BST; DP-10-BAC; DP-10-BAE; DP-10-BAH; DP-10-BAS; DP-10-BAT; DP-10-BPC; DP-10-BPE; DP-10-BPH; DP-10-BPN; DP-10-BPS; DP-10-BSC; DP-10-BSE; DP-10-BSH; DP-10-BSN; DP-10-BSS; NDP-10-BPC; NDP-10-BPE; NDP-10-BPH; NDP-10-BPN; NDP-10-BPS; NDP-10-BPT

NDP-15, розмір 1/2″, 51л/хв.

модельний ряд: NDP-15-FPT; NDP-15-FVT; NDP-15-BAC; NDP-15-BAN; NDP-15-BAH; NDP-15-BAS; NDP-15-BAT; NDP-15-BSC; NDP-15-BSH; NDP-15-BS; NDP-15-BSS; NDP-15-BST; NDP-15-FPC; NDP-15-FPE; NDP-15-FPH; NDP-15-FPN; NDP-15-FPS; NDP-15-FDS; NDP-15-FDT; NDP-15-FVS

NDP-20, розмір 3/4″, 120л/хв.

модельний ряд: NDP-20-BAN; NDP-20-BPE; NDP-20-BST; NDP-20-BAC; NDP-20-BAE; NDP-20-BAH; NDP-20-BAS; NDP-20-BAT; NDP-20-BPC; NDP-20-BPH; NDP-20-BPN; NDP-20-BPS; NDP-20-BPT; NDP-20-BSC; NDP-20-BSE; NDP-20-BSH; NDP-20-BSN; NDP-20-BSS; NDP-20-BSV

NDP-25, розмір 1″, 170л/хв.

модельний ряд: NDP-25-BAN; NDP-25-BPE; NDP-25-BST; NDP-25-BVT; NDP-25-BAE; NDP-25-BAH; NDP-25-BAS; NDP-25-BFC; NDP-25-BFE; NDP-25-BFN; NDP-25-BFS; NDP-25-BFT; NDP-25-BPC; NDP-25-BPH; NDP-25-BPN; NDP-25-BPS; NDP-25-BPT; NDP-25-BSC; NDP-25-BSE; NDP-25-BSH; NDP-25-BSN; NDP-25-BSS; NDP-25-BVS

NDP-40, розмір 1-1/2″, 405л/хв.

модельний ряд: NDP-40-BAN; NDP-40-BPE; NDP-40-BST; NDP-40-BAC; NDP-40-BAE; NDP-40-BAS; NDP-40-BAH; NDP-40-BAT; NDP-40-BFC; NDP-40-BFE; NDP-40-BFH; NDP-40-BFN; NDP-40-BFS; NDP-40-BFT; NDP-40-BPC; NDP-40-BPH; NDP-40-BPN; NDP-40-BPS; NDP-40-BPT; NDP-40-BSC; NDP-40-BSE; NDP-40-BSH; NDP-40-BSN; NDP-40-BSS; NDP-40-BVT

NDP-50, розмір 2″, 620л/хв.

модельний ряд: NDP-50-BAN; NDP-50-BPE; NDP-50-BST; NDP-50-BAC; NDP-50-BAE; NDP-50-BAH; NDP-50-BANR; NDP-50-BAS; NDP-50-BAT; NDP-50-BFC; NDP-50-BFE; NDP-50-BFH; NDP-50-BFN; NDP-50-BFS; NDP-50-BFT; NDP-50-BPC; NDP-50-BPH; NDP-50-BPN; NDP-50-BPS; NDP-50-BPT; NDP-50-BSC; NDP-50-BSE; NDP-50-BSH; NDP-50-BSN; NDP-50-BSS; NDP-50-BVS; NDP-50-BVT

NDP-80, розмір 3″, 814л/хв.

модельний ряд: NDP-80-BAN; NDP-80-BPE; NDP-80-BST; NDP-80-BAC; NDP-80-BACR; NDP-80-BAE; NDP-80-BAH; NDP-80-BAS; NDP-80-BAT; NDP-80-BFC; NDP-80-BFE; NDP-80-BFH; NDP-80-BFN; NDP-80-BFS; NDP-80-BFT; NDP-80-BPC; NDP-80-BPH; NDP-80-BPN; NDP-80-BPS; NDP-80-BPT; NDP-80-BSC; NDP-80-BSE; NDP-80-BSH; NDP-80-BSN; NDP-80-BSS
