Опис моделі DC.8D

Пластинчасто-роторний вакуумний насос DVP DC.8D – це двоступінчастий маслонаповнений промисловий насос глибокого вакууму. Він дозволяє відкачувати повітря до залишкового тиску 0,005 мбар. Може використовуватися як форвакуумний насос для насосів надвисокого вакууму. Насос виготовляється італійською компанією DVP Vacuum Technology spa, заводський номер моделі 9602025.

Конструкція насоса моноблочного типу, де двигун та насосна частина мають загальний вал. Насос обладнаний газобаластовим пристроєм, системою захисту від викиду олії в систему при раптовій зупинці насоса, ручкою для перенесення, опорами, що амортизують.
Всмоктуючий патрубок – DN 25 мм.
Вихлопний патрубок - трубне різьблення G 1/2" (15 мм).

Продуктивність насоса до 9 м3/година, що становить 150 л/хв.
Граничний залишковий тиск із вимкненим газобаластовим пристроєм 0,005 мбар.
Парціальний залишковий тиск 0,0005 мбар.
Граничний залишковий тиск із включеним газобаластовим пристроєм 0,2 мбар.
Максимальний вхідний тиск для водяної пари 25 мбар.
Максимальна швидкість відкачування водяної пари 0,15 кг/год.
Витрата вакуумної олії 0,75 ÷ 1,0 дм3 (0,75 ÷ 1,0 л), тип олії ISO VG 100 (SW100).
Робочі температури насоса 45 ÷ 50 °C, при температурі навколишнього середовища 20 °C.

Електротехнічні дані двигуна насоса – 3 фази/380 В/50 Гц, 1400 об/хв, потужність 0,75 кВт.
Охолодження насоса та двигуна забезпечує вентилятор.
Рівень шуму моделі (UNI EN ISO 2151 - K 3dB) трохи більше 52 дБ (А).

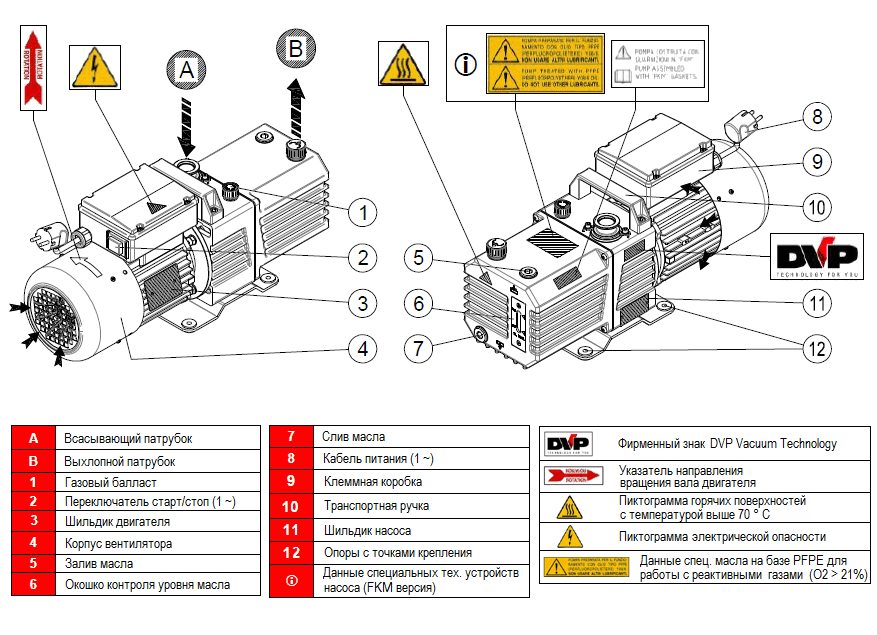

Конструкція насосу DVP DC.8D

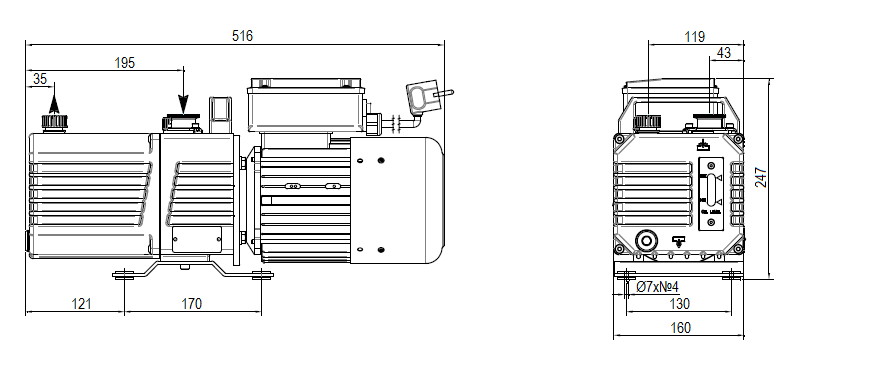

Габаритне креслення насоса DVP DC.8D

Пластинчасто-роторні насоси DVP R і D – вирішення основних виробничих проблем.

Переваги

• Наявність гідравлічного або електропневматичного клапана, який запобігає попаданню масла з насоса у вакуумну систему.
• Наявність газобаласного пристрою.
• Для однофазних насосів передбачено пристрій, який захищає агрегат від навантаження.
• Висока міцність та стабільна надійність.
• Наявність ручок транспортування.
• Низький рівень вібрації та шуму.
• Простота обслуговування.
• Для кожного агрегату в комплект постачання входить олія.
• Обертальний момент від приводу передається через муфту.
• Компенсація теплових розширень, що утворюються під час роботи двигуна з великим потоком газу.
• Економічно вигідний через невелике споживання електроенергії.

Застосування

• У лабораторіях для систем кондиціювання повітря та холодильних агрегатів.
• Може працювати з турбомолекулярними та іншими високовакуумними насосами.
• Створює вакуум у неонових трубках.
