Пластинчасто-роторний вакуумний насос DVP LB.8_220

Тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Опис моделі LB.8_220

Пластинчасто-роторний вакуумний насос DVP LB.8_220 (Італія) – це одноступінчастий вакуумний насос з мастилом. Насос дозволяє відкачувати чисте повітря та інертні гази із закритих систем до граничного вакууму 2 мбар (гПа). Стандартне оснащення насоса – зворотний клапан, маслозворотний клапан. Насос виробляється італійською компанією DVP Vacuum Technology spa, заводський номер моделі 9601055.

Продуктивність насоса 8 м3/год (133,3 л/хв), максимальний граничний тиск 2 мбар (абс.).
Всмоктуючий та вихлопної патрубки з різьбовим приєднанням G 3/8".
Витрата вакуумної олії 0,20 дм3 (0,2 л), тип олії ISO BV32 (SW40).
Інтервал робочої температури насоса 70 ÷ 75° C.
Рівень шуму не більше 58 дБ (А).

Електротехнічні дані двигуна насоса – 1 фаза/220 В/50 Гц, 2800 об/хв, потужність 0,25 кВт. Двигун оснащений термореле на 150 ° C і конденсатором 10 µF. Режим роботи двигуна S1.
Охолодження насоса, двигуна та циркулюючого масла забезпечує вентилятор.

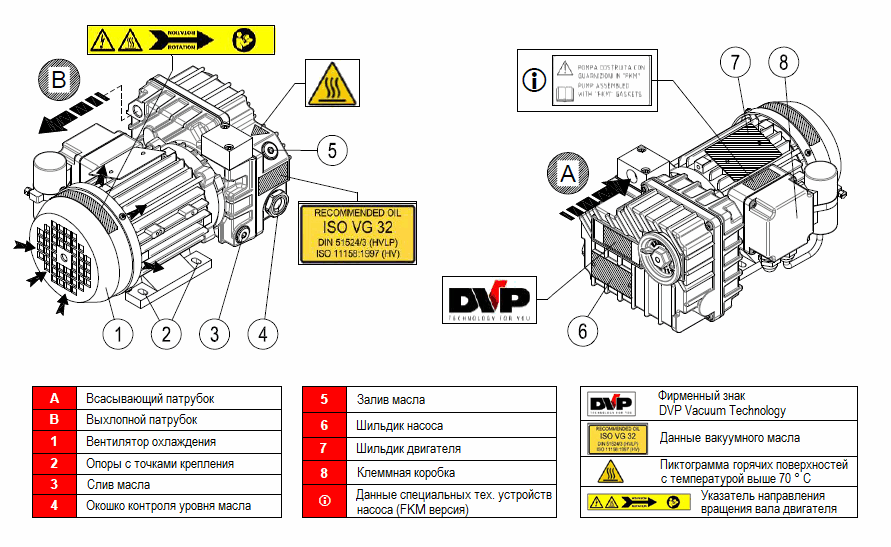

Конструкція насоса DVP LB.8_220

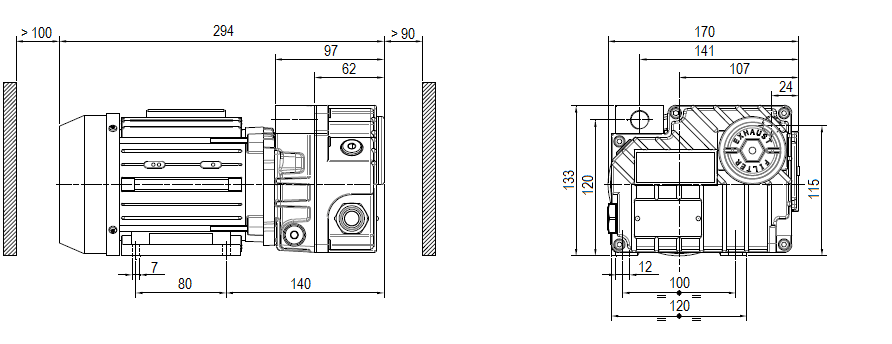

Габаритне креслення насоса DVP LB. 8_220

Технічні характеристики насосів серій LB та LC

Модель	Зображення	Потужність, кВт	Продуктивність, м3/год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Модель	Зображення	Потужність, кВт	Продуктивність, м3/год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
