Пластинчасто-роторний вакуумний насос DVP LC.106 WR

тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Опис моделі LC.106 WR

Пластинчасто-роторний вакуумний насос DVP LC.106 WR (Італія) – це особлива модель для відкачування повітря та газів з підвищеним вмістом водяної пари . Насос виготовляється італійською компанією DVP Vacuum Technology spa, заводський артикул моделі 9690038.

Цей насос, на відміну від звичайних насосів серії LC, має спеціальне антикорозійне покриття робочої камери. У ньому використовується спеціальна синтетична олія, яка не змішується з водою. Така олія не втрачає свої змащувальні та ущільнюючі властивості. Після зупинки насоса масло відокремлюється від води і залишається вгорі завдяки меншій щільності. Більше щільна вода залишається внизу і може бути видалена з насоса через зливний отвір. Оглядове віконце дозволяє візуально контролювати накопичення води в робочій камері насоса.

Функціональні можливості насоса:
- при відкачуванні вологого повітря насос забезпечує глибину вакууму (залишкового тиску) до 4 мбар;
- при відкачуванні газоповітряних сумішей з високою концентрацією водяної пари глибина вакууму досягає 40 мбар;
- насос може працювати безперервно в діапазоні абсолютних тисків від 400 до 4 мбар.

DVP LC.106 WR оснащений зворотним клапаном, перемикачем рівня масла, маслозворотним клапаном, газобаластовим пристроєм, віброгасниками. Ротор насоса з'єднаний з валом двигуна за допомогою гнучкої муфти. Таке з'єднання добре компенсує температурні розширення від нагрівання електродвигуна, підвищуючи тим самим надійність і термін експлуатації.

Продуктивність насоса 106 м3/год, що становить 1766,6 л/хв.
Граничний залишковий тиск без водяної пари 4 мбар (АБС).
Граничний залишковий тиск із водяною парою 40 мбар (абс).
Максимальна швидкість відкачування водяної пари 3,2 кг/год.
Газбаласний пристрій на цій моделі не може бути вимкнений.
Всмоктуючий патрубок з різьбовим приєднанням G 1-1/2", вихлопний G 1-1/4".
Витрата вакуумної олії 2,0 ÷ 3,0 дм3 (л), тип олії ISO BV100 (SW100).
Інтервал робочої температури насоса 80 ÷ 85 °C.
Рівень шуму трохи більше 66 дБ (А).

Електротехнічні дані двигуна насоса – 3 фази/380 В/50 Гц, 1400 об/хв, потужність 2,2 кВт, IE3.
Охолодження насоса, двигуна та циркулюючої олії забезпечує вентилятор.

Конструкція насосу DVP LC.106 WR

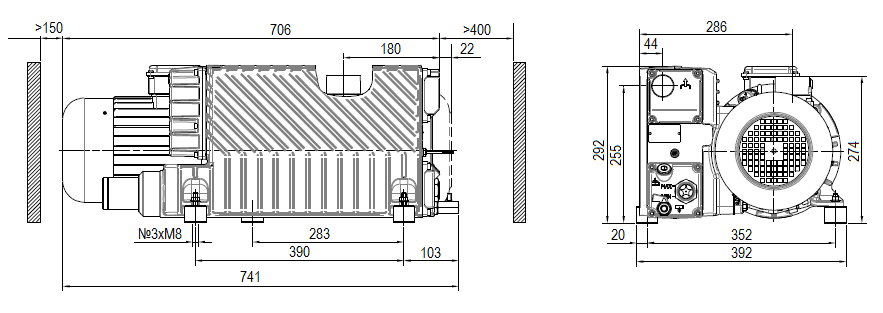

Габаритне креслення насоса DVP LC.106 WR

У серію L вакуумних насосів DVP увійшли класичні універсальні моделі пластинчасто-роторного типу з циркуляційним режимом мастила, що мають досить різноманітний спектр можливостей промислового використання. Завдяки застосуванню олії вдається збільшити експлуатаційний ресурс конструкційних елементів і підвищити значення вакууму, а мінімізацію вмісту масляної пари в повітрі, що стискається, гарантує висока ефективність інтегрованого блоку маслосепарації.

Технічні характеристики насосів серій LB та LC

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технічні характеристики насосів серії WR

Ця серія оснащена пристроєм, який розщеплює масляний та водний конденсат, який видаляється останнім під час зупинки насоса. Завдяки такому типу конструкції можна працювати в умовах, багатих на водяну пару, де не можна використовувати класичні насоси. Ця серія підходить для безперервного всмоктування діапазону тиску від 400 до 10 мбар (абс).

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
