Пластинчасто-роторний вакуумний насос DVP LC.106

тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Опис моделі LC.106

Пластинчасто-роторний вакуумний насос DVP LC.106 (Італія) – це потужний вакуумний насос з мастилом.
Насос виготовляється італійською компанією DVP Vacuum Technology spa, заводський номер моделі 9603032.
Функціональні можливості насоса:
- відкачування закритих обсягів чистого повітря та інертних газів до граничного вакууму 0,1 мбар (гПа);
- відкачування газоповітряних сумішей із високою концентрацією водяної пари до граничного вакууму 11 мбар (гПа);
- робота в безперервному режимі в діапазоні тисків 400 ÷ 0,1 мбар (гПа).

DVP LC.106 оснащений зворотним клапаном, фільтром масляного туману, маслозворотним клапаном, газобаластним пристроєм з відсічним клапаном "ON/OFF", масляним фільтром з байпасом, віброгасниками. Ротор насоса з'єднаний з валом двигуна за допомогою гнучкої муфти. Таке з'єднання добре компенсує температурні розширення від нагрівання електродвигуна, підвищуючи тим самим надійність і термін експлуатації.

Продуктивність насоса 106 м3/год, що становить 1766,6 л/хв.
Граничний залишковий тиск без водяної пари 0,1 мбар (АБС) – газобаластний пристрій відключено "OFF".
Граничний залишковий тиск з водяною парою 11 мбар (АБС) - газобаластний пристрій включено "ON".
Максимальна швидкість відкачування водяної пари 1 кг/год.
Всмоктуючий патрубок з різьбовим приєднанням G 1-1/2", вихлопний G 1-1/4".
Витрата вакуумної олії 2,0 ÷ 3,0 дм3 (л), тип олії ISO BV100 (SW100).
Інтервал робочої температури насоса 75 ÷ 80 °C.
Рівень шуму трохи більше 66 дБ (А).

Електротехнічні дані двигуна насоса – 3 фази/380 В/50 Гц, 1400 об/хв, потужність 2,2 кВт, IE3.
Охолодження насоса, двигуна та циркулюючої олії забезпечує вентилятор.

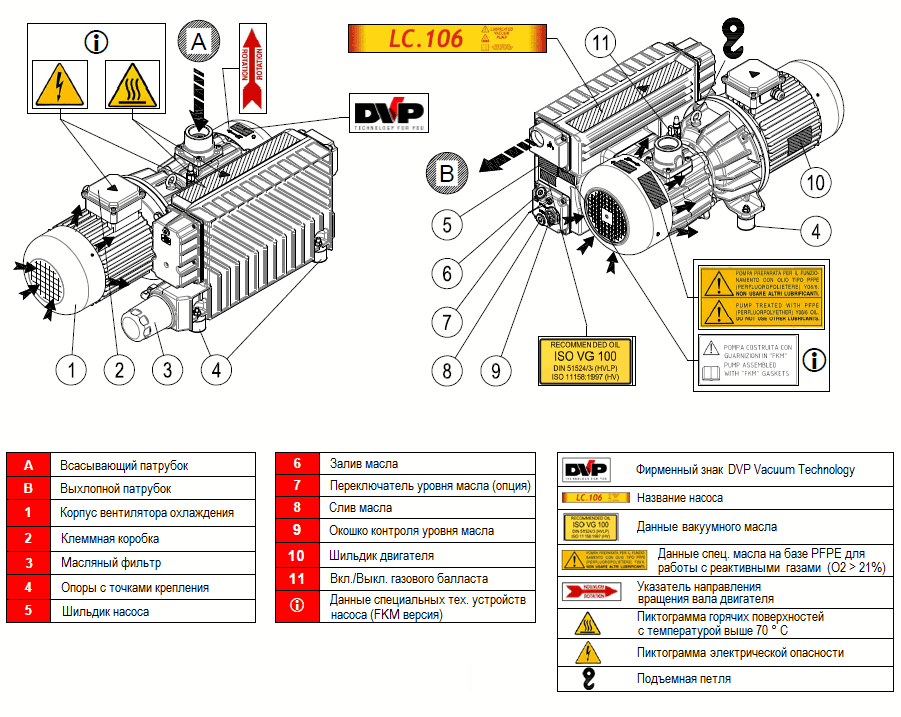

Конструкція насосу DVP LC.106

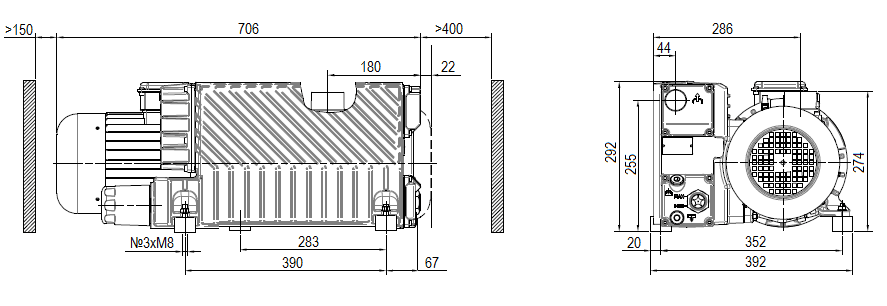

Габаритне креслення насоса DVP LC.106

У серію L вакуумних насосів DVP увійшли класичні універсальні моделі пластинчасто-роторного типу з циркуляційним режимом мастила, що мають досить різноманітний спектр можливостей промислового використання. Завдяки застосуванню олії вдається збільшити експлуатаційний ресурс конструкційних елементів і підвищити значення вакууму, а мінімізацію вмісту масляної пари в повітрі, що стискається, гарантує висока ефективність інтегрованого блоку маслосепарації.

Технічні характеристики насосів серій LB та LC

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технічні характеристики насосів серії WR

Ця серія оснащена пристроєм, який розщеплює масляний та водний конденсат, що видаляється останнім при зупинці насоса. Завдяки такому типу конструкції можна працювати в умовах, багатих на водяну пару, де не можна використовувати класичні насоси. Ця серія підходить для безперервного всмоктування діапазону тиску від 400 до 10 мбар (абс).

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
