Пластинчасто-роторний вакуумний насос DVP LC.20_220

тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Опис моделі LC.20_220

Пластинчасто-роторний вакуумний насос DVP LC.20_220 (Італія) – це одноступінчастий вакуумний насос з мастилом. Насос дозволяє відкачувати чисте повітря та інертні гази із закритих систем до граничного вакууму в 2 мбар (гПа), відкачувати газоповітряні суміші, що конденсують, створювати постійний вакуум у діапазоні тисків 400 ÷ 2 мбар (гПа). Стандартне оснащення насоса – зворотний клапан, автоматичний газобаласний пристрій, масляний фільтр. Насос виготовляється італійською компанією DVP Vacuum Technology spa, заводський номер моделі 9601066.

Продуктивність насоса 20 м3/год, що становить 333,3 л/хв.
Граничний залишковий тиск без водяної пари 2 мбар (АБС).
Граничний залишковий тиск з водяною парою 15 мбар (АБС).
Максимальна швидкість відкачування водяної пари 0,25 кг/год.
Газбаласний пристрій на цій моделі не може бути вимкнений.
Всмоктуючий патрубок з поворотним фітингом та різьбовим приєднанням G 1/2".
Витрата вакуумної олії 0,45 ÷ 0,50 дм3 (0,45 ÷ 0,5 л), тип олії ISO BV32 (SW40).
Інтервал робочої температури насоса 60 ÷ 65 °C.
Рівень шуму трохи більше 64 дБ (А).

Електротехнічні дані двигуна насоса – 1 фаза/220 В/50 Гц, 2800 об/хв, потужність 0,75 кВт, термореле.
Охолодження насоса, двигуна та циркулюючої олії забезпечує вентилятор.

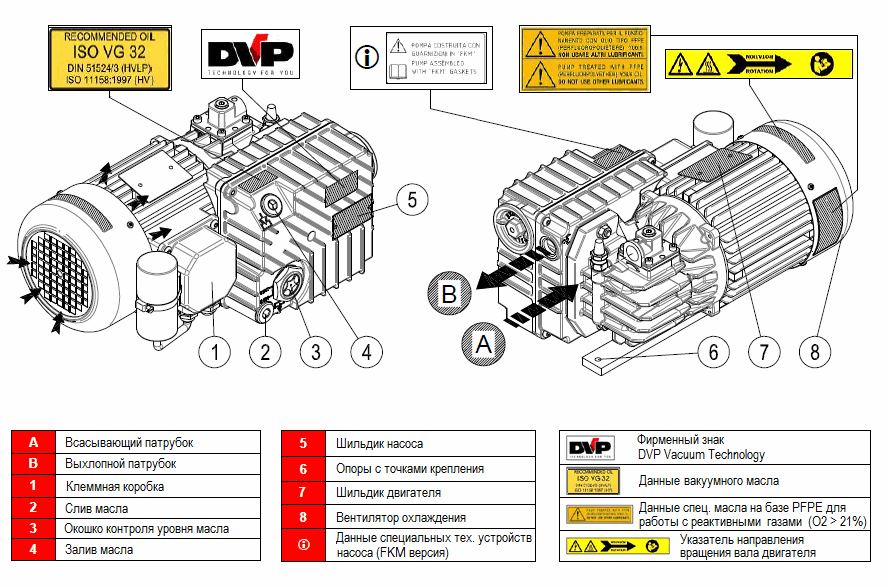

Конструкція насосу DVP LC.20_220

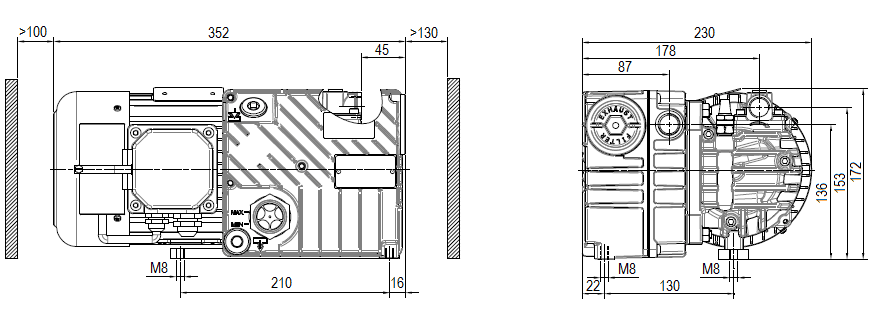

Габаритне креслення насоса DVP LC.20_220

У серію L вакуумних насосів DVP увійшли класичні універсальні моделі пластинчасто-роторного типу з циркуляційним режимом мастила, що мають досить різноманітний спектр можливостей промислового використання. Завдяки застосуванню олії вдається збільшити експлуатаційний ресурс конструкційних елементів і підвищити значення вакууму, а мінімізацію вмісту масляної пари в повітрі, що стискається, гарантує висока ефективність інтегрованого блоку маслосепарації.

Технічні характеристики насосів серій LB та LC

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технічні характеристики насосів серії WR

Ця серія оснащена пристроєм, який розщеплює масляний та водний конденсат, що видаляється останнім при зупинці насоса. Завдяки такому типу конструкції можна працювати в умовах, багатих на водяну пару, де не можна використовувати класичні насоси. Ця серія підходить для безперервного всмоктування діапазону тиску від 400 до 10 мбар (абс).

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
