Пластинчасто-роторний вакуумний насос DVP LC.25_220

тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Опис моделі LC.25_220

Пластинчасто-роторний вакуумний насос DVP LC.25_220 (Італія) – це одноступінчастий вакуумний насос з мастилом. Функціональні можливості насоса:
- відкачування закритих обсягів чистого повітря та інертних газів до граничного вакууму 0,5 мбар (гПа);
- відкачування газоповітряних сумішей із високою концентрацією водяної пари до граничного вакууму 40 мбар (гПа);
- робота в безперервному режимі в діапазоні тисків 400 ÷ 0,5 мбар (гПа).
LC.25_220 оснащений зворотним клапаном, перемикачем рівня масла (опція), маслоповоротним клапаном, газобаластовим пристроєм та віброгасниками. Насос виготовляється італійською компанією DVP Vacuum Technology spa, заводський номер моделі 9601065.

Продуктивність насоса 25 м3/год, що становить 416,6 л/хв.
Граничний залишковий тиск без водяної пари 0,5 мбар (абс).
Граничний залишковий тиск із водяною парою 40 мбар (абс).
Максимальна швидкість відкачування водяної пари 0,7 кг/год.
Всмоктуючий та напірний патрубки з різьбовим приєднанням G 1/2".
Витрата вакуумної олії 0,7 ÷ 1,0 дм3 (0,7 ÷ 1,0 л), тип олії ISO BV68 (SW60).
Інтервал робочої температури насоса 80 ÷ 85 °C.
Рівень шуму трохи більше 57 дБ (А).

Електротехнічні дані двигуна насоса – 1 фаза/220 В/50 Гц, 1400 об/хв, потужність 0,75 кВт, термореле.
Охолодження насоса, двигуна та циркулюючої олії забезпечує вентилятор.

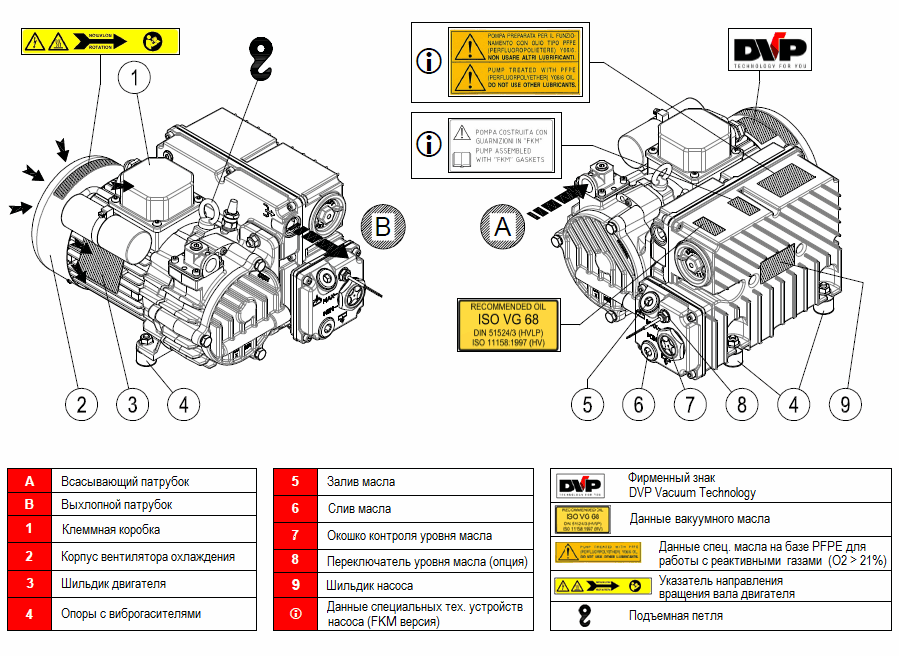

Конструкція насосу DVP LC.25_220

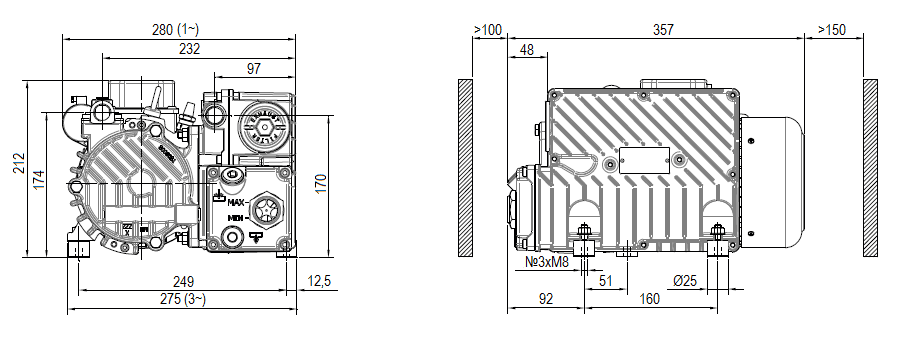

Габаритне креслення насоса DVP LC.25_220

У серію L вакуумних насосів DVP увійшли класичні універсальні моделі пластинчасто-роторного типу з циркуляційним режимом мастила, що мають досить різноманітний спектр можливостей промислового використання. Завдяки застосуванню олії вдається збільшити експлуатаційний ресурс конструкційних елементів і підвищити значення вакууму, а мінімізацію вмісту масляної пари в повітрі, що стискається, гарантує висока ефективність інтегрованого блоку маслосепарації.

Технічні характеристики насосів серій LB та LC

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технічні характеристики насосів серії WR

Ця серія оснащена пристроєм, який розщеплює масляний та водний конденсат, що видаляється останнім при зупинці насоса. Завдяки такому типу конструкції можна працювати в умовах, багатих на водяну пару, де не можна використовувати класичні насоси. Ця серія підходить для безперервного всмоктування діапазону тиску від 400 до 10 мбар (абс).

Модель	Зображення	Потужність, кВт	Продуктивність, м 3 /год	Залишковий тиск, мбар	Вага, кг	Шум, дБ	Розміри, графік роботи, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
