Сухий пластинчасто-роторний вакуумний насос Elmo Rietschle VTE 3

Каталог (англ. яз.) (1,2 МБ) Інструкція VTE (англ. яз.) (836,1 КБ) Інструкція VTN (691,2 КБ)

Інструкція VTA (258,3 КБ) Інструкція VTR (англ. яз.) (1,2 МБ)

Опис моделі VTE 3

Сухий пластинчасто-роторний вакуумний насос Elmo Rietschle VTE 3 створений для роботи з чистим повітрям та інертними газовими сумішами. Він здатний відкачати закритий об'єм повітря до 150 мбар залишкового тиску. Насос працює без застосування олії в робочій камері, використовується в додатках, де важливо, щоб повітря на виході залишалося чистим і безпечним.

Модель характеризується компактними габаритами та низьким рівнем звуку 55 дБ, комплектується трубним з'єднанням на вході та глушником вихлопних газів на виході. Все оброблюване повітря фільтрується за допомогою вбудованого фільтра.

Привідний двигун та насос мають загальний вал. Вентилятор двигуна охолоджує корпус двигуна та насоса.

Об'ємна витрата повітря до 3,5 м3/год (58 л/хв), граничний залишковий тиск до 150 мбар.

Всмоктуючий отвір G 1/8.

Потужність приводного двигуна 0,12 кВт, стандартне живлення 220 Ст.

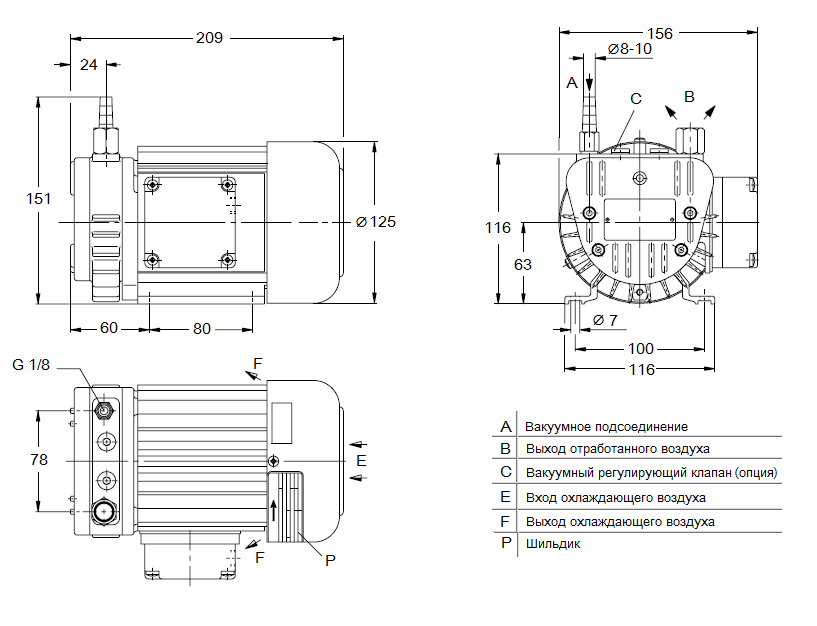

Габаритне креслення насоса Elmo Rietschle VTE 3

Найбільші сухі пластинчасто-роторні агрегати доступні у моделях вакуумних насосів V-VTR, компресорів V-DTR, насосів-компресорів V-KTR. Переваги даних моделей: панель управління та технічного обслуговування розташовані з одного боку для зручного доступу до фільтрів та клапанів. Ефективне тепловідведення за допомогою повітряного контуру охолодження та вентиляційних отворів. Ребра жорсткості, циркуляція повітря, що охолоджує, теплоізоляція камери всмоктування від камери стиснення, а також зведення до мінімуму кількості приєднаних частин, здатних до теплообміну знижують температуру нагрівання машини.

Версії виконання Elmo Rietschle VT:

• VTE – компактні моделі мінімальної продуктивності 3,5 – 10 м3/год. Ротор покритий антикорозійним покриттям.
• VTN – моделі середньої продуктивності 17 – 42 м3/год.
• VTA - наступна за розміром група насосів із продуктивністю 55 - 77м3/год. Режим роботи S1.
• VTR - потужні моделі з продуктивністю 100 та 130 м3/год. Режим роботи S1.
• Всі насоси мають ефективний повітряний контур охолодження, що поставляються з глушником вихлопу на виході. Вакуумне повітря очищається фільтром. VTN, VTA, VTR виконані в звукопоглинаючих кожухах, оснащені вакуумним регулювальним клапаном. Під час роботи насосів практично відсутня вібрація.

Робочі пластини (лопатки) виконані з дрібнозернистого графіту, мають правильну геометрію (90°), низький, але постійний коефіцієнт зношування. Графіт має рівномірну щільність, високу тепло та електропровідність, стійкий до температурних і хімічних навантажень. Для ефективної роботи насоса заміну пластин слід проводити в діапазоні 5000 - 10000 робочих годин.
