Вихрове повітродувка Esam FLUXJET_1,5

Каталог Esam.pdf

Опис моделі FLUXJET_1,5

Одноступенева вихрова повітродувка Esam FLUXJET_1,5 (виробництво - Італія) дозволяє перекачувати чисте повітря та інші неагресивні до алюмінію гази. Корпус та робоче колесо виконані з алюмінієвого лиття.

- Максимальна продуктивність повітродувки 200 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 186 мбар при витраті 80 м3/год. При такому перепаді тиску різниця температур на вході та виході в повітродувку становить 50 °C, а споживана потужність 1,4 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 186 мбар при витраті 70 м3/год. При такому перепаді тисків різниця температур на вході та виході у повітродувку становить 40 °C, а споживана потужність 1,67 кВт.

Повітродувка FLUXJET_1,5 оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 68 дБ.

Електродвигун

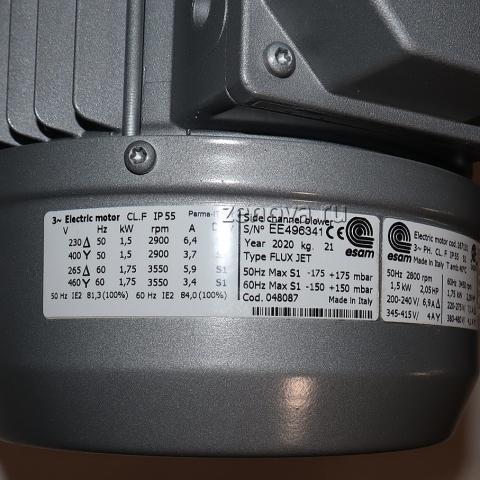

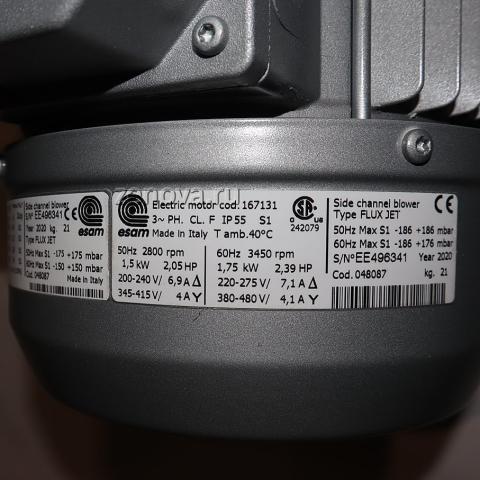

Повітродувка FLUXJET_1,5 оснащена трифазним електродвигуном потужністю 1,5 кВт на 2900 об/хв.

- Трифазний варіант може бути підключений трикутником (200-240 В) з номінальною силою струму 6,9 А або зіркою (на 345-415 В) з номінальною силою струму 4 А.

Додаткові комплектуючі

При купівлі повітродувки FLUXJET_1,5 рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

Додаткові комплектуючі

При купівлі повітродувки FLUXJET_1,5 рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

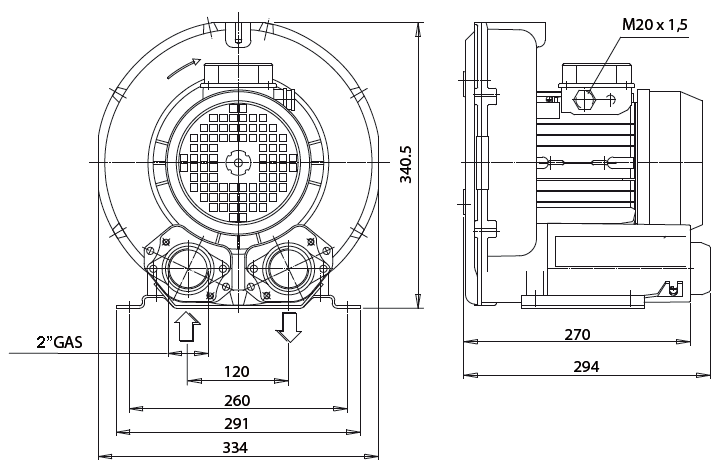

Габаритне креслення повітродувки Esam FLUXJET_1,5

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
