Опис моделі MEDIOJET 2V LHT

Двоступенева вихрова повітродувка Esam MEDIOJET 2V LHT (виробництво - Італія) дозволяє перекачувати чисте повітря та інші неагресивні до алюмінію гази. Корпус та робоче колесо виконані з алюмінієвого лиття. Ця модель (LHT - lubricated high temperature) має спеціальне мастило підшипників для роботи в умовах високої температури.

MEDIOJET 2V LHT – це найуспішніша двоступінчаста модель фірми Esam. Жоден інший європеєць не дає такого відмінного співвідношення продуктивності, надійності та ціни.

- Максимальна продуктивність повітродувки 330 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 440 мбар при витраті 140 м3/год. При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 80 °C, а споживана потужність 6,5 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 390 мбар при витраті 10 м3/год. При такому перепаді тиску різниця температур на вході та виході в повітродувку становить 110 °C, а споживана потужність 5,45 кВт.

Повітродувка MEDIOJET 2V LHT оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 77 дБ.

Електродвигун

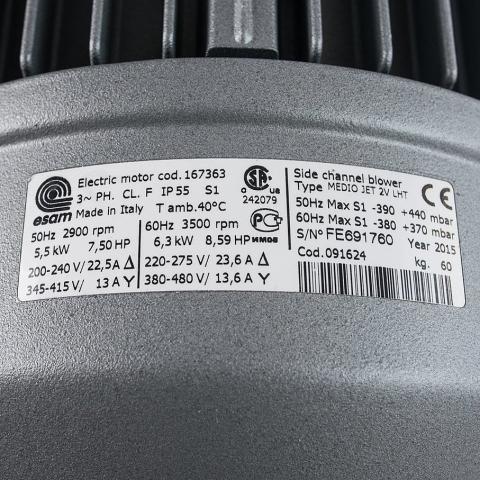

Повітродувка MEDIOJET 2V LHT оснащена трифазним електродвигуном потужністю 5,5 кВт. Двигун може бути підключений:

- трикутником (на 200-240 В) з номінальною силою струму 22,5 А.

- Зіркою (на 345-415 В) з номінальною силою струму 13 А.

Додаткові комплектуючі

При купівлі повітродувки MEDIOJET 2V LHT рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

Габаритне креслення повітродувки Esam MEDIOJET 2V LHT

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
