Вихрове повітродувка Esam MEDIOJET LHT

Каталог Esam.pdf

Опис моделі MEDIOJET LHT

Одноступенева вихрова повітродувка Esam MEDIOJET LHT (виробництво - Італія) дозволяє перекачувати чисте повітря та інші неагресивні до алюмінію гази. Корпус та робоче колесо виконані з алюмінієвого лиття. Ця модель (LHT - lubricated high temperature) має спеціальне мастило підшипників для роботи в умовах високої температури.

Завдяки збільшеному розміру двигуна MEDIOJET LHT важить 44 кг (повітродувки інших виробників у цьому типорозмірі важать лише 35 кг). Такий двигун дозволяє моделі MEDIOJET LHT тривалий час працювати на межі можливостей.

- Максимальна продуктивність повітродувки 330 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 295 мбар при витраті 115 м3/год. При такому перепаді тиску різниця температур на вході та виході в повітродувку становить 80 °C, а споживана потужність 3,55 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 295 мбар при витраті 68 м3/год. При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 95 °C, а споживана потужність 3,9 кВт.

Повітродувка MEDIOJET LHT оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 76 дБ.

Електродвигун

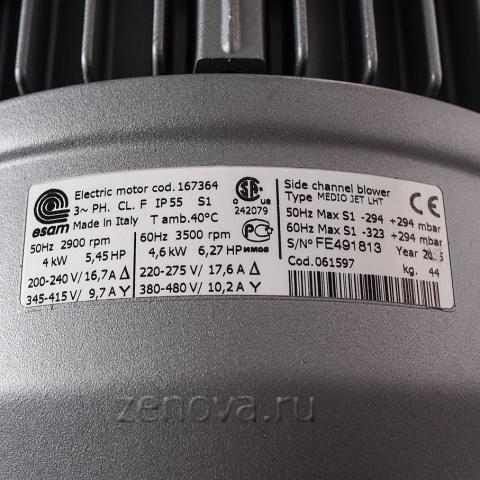

Повітродувка MEDIOJET LHT оснащена трифазним електродвигуном потужністю 4 кВт. Двигун може бути підключений:

- трикутником (на 200-240 В) з номінальною силою струму 16,7 А;

- Зіркою (на 345-415 В) з номінальною силою струму 9,7 А.

Додаткові комплектуючі

При купівлі повітродувки MEDIOJET LHT рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

Габаритне креслення повітродувки Esam MEDIOJET LHT

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
