Вихрове повітродувка Esam UNIJET 1500

Каталог Esam.pdf

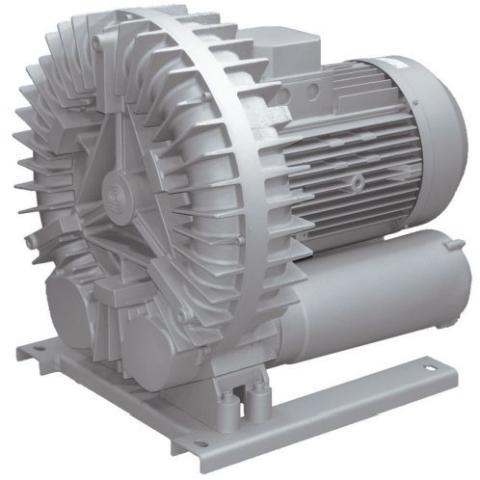

Опис моделі UNIJET 1500

Одноступенева вихрова повітродувка Esam UNIJET 1500 (виробництво - Італія) дозволяє перекачувати чисте повітря та інші неагресивні до алюмінію гази. Корпус та робоче колесо виконані з алюмінієвого лиття.

- Максимальна продуктивність повітродувки 1500 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 295 мбар при витраті 870 м3/год. При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 85 °C, а споживана потужність 20 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 295 мбар при витраті 740 м3/год. При такому перепаді тиску різниця температур на вході та виході в повітродувку становить 100 °C, а споживана потужність 20,5 кВт.

Повітродувка UNIJET 1500 оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 82 дБ.

Електродвигун

Повітродувка UNIJET 1500 оснащена трифазним електродвигуном потужністю 20 кВт. Двигун підключається трикутником (345-415 В) з номінальною силою струму 44,3 А.

Додаткові комплектуючі

При покупці повітродувки UNIJET 1500 рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

Габаритне креслення повітродувки Esam UNIJET 1500

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
