Опис моделі SCL K07-TS

Вихрове повітродувка SCL K07-TS італійської фірми FPZ має два робочі колеса, але один робочий ступінь. Це дозволяє їй забезпечувати високу витрату повітря без додаткового підвищення тиску. Вона переміщує чисте повітря та інші неагресивні гази та може працювати у режимі компресора або вакуумного насоса.

Повітродувка SCL K07-TS має продуктивність до 827 м3/год при нульовому перепаді тиску.

У компресорному режимі перепад тиску до 350 мбар при витраті 270 м3/годину. При максимальному тиску перепад температури повітря становить 74 °C.

У вакуумному режимі перепад тиску до 300 мбар при витраті 150 м3/годину. При максимальному вакуумі перепад температури повітря становить 92 °C.

За замовчуванням модель SCL K07-TS в нашому каталозі вказана двигуном 11 кВт і масою 103,5 кг. Однак на повітродувці можуть бути встановлені інші двигуни: 5,5 кВт (88 кг), 7,5 кВт (93 кг), 9,2 кВт (102,5 кг).

Повітродувка SCL K07-TS оснащена вбудованим шумоглушником на всмоктуванні та нагнітанні, рівень шуму становить 83 дБ.

Додаткові комплектуючі

При купівлі повітродувки SCL K07-TS рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра потрібне для збереження гарантії.

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана потрібне для збереження гарантії.

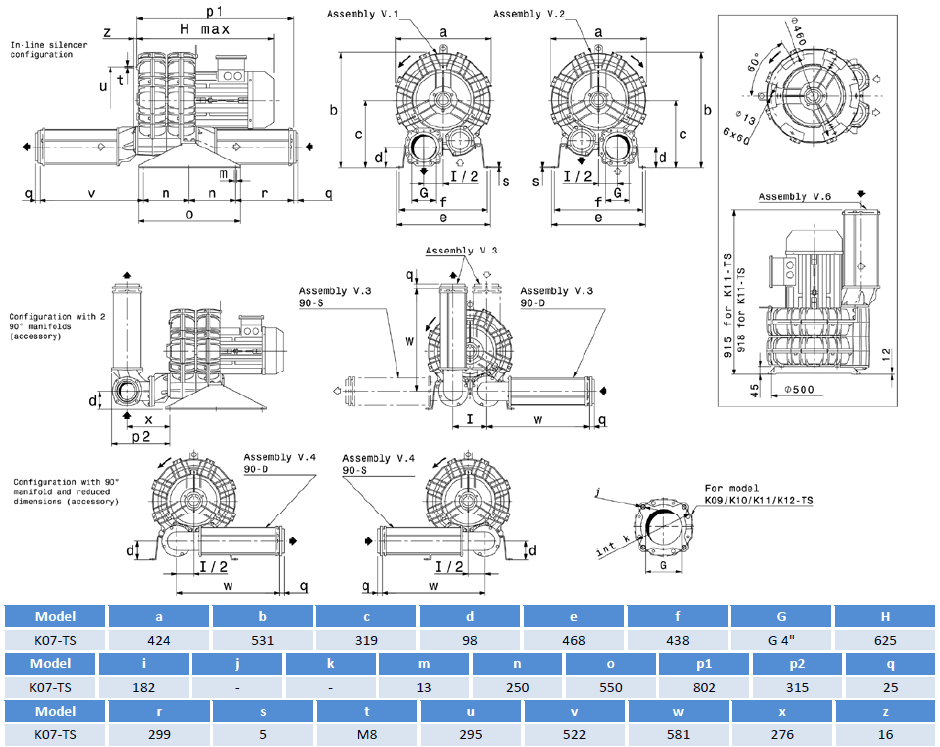

Габаритне креслення повітродувки SCL K07-TS

Вихрові повітродувки SCL італійської фірми FPZ - ідеальне рішення, коли потрібна не надто велика продуктивність, малі габарити, вага та низький рівень шуму. Можуть працювати як у вакуумному, і компресорному режимах.

Вихрові повітродувки FPZ широко застосовуються для:

• Транспортування сипучих продуктів.
• Аерації води у модульних очисних спорудах.
• Створення невисокого вакууму у різних пневматичних системах.

Випускаються чотири типи: MS, TS, MD і TD. M (mono - з одним ротором) і T(twin - зі здвоєним ротором) - відповідно малою та великою продуктивністю, S(single) - одноступінчаста, D (double) - двоступінчаста, відповідно низького та вищого тиску.

Переваги вихрових повітродувок FPZ

• Вихрові машини створюють відносно великий перепад тиску на одному ступені при невеликій продуктивності, незалежно від того - працюють вони на вакуум або нагнітання.
• Вихрові машини не мають рухомих частин, це дозволяє отримувати газ, що нагнітається - гарантовано не містить продуктів зносу робочих частин нагнітача.
• Вихрові машини дозволяють одержувати повністю безмасляний вакуум або газ, що нагнітається (залежно від застосування). Це дозволяє широко використовувати дане обладнання у харчовій промисловості, екологічно чистих установках очищення води, хімічних установках, установках життєзабезпечення, аерації водойм у рибному промислі, пневмотранспорті високочистих сипучих речовин.
• Вихрові машини відрізняються високою надійністю, оскільки не мають частин, що труться, і мають відносно простий механізм роботи.
• Вихрові машини мають досить низький рівень шуму, що дозволяє розміщувати їх у безпосередній близькості від робочих місць і тим самим скорочувати довжину пневматрас.
• Вартість вихрових машин зазвичай значно нижча за вартість машин аналогічного класу та області застосування.
• Вихрові нагнітачі дозволяють вирішити низку проблем і завдань, що виникають на Вашому виробництві.

Технічні характеристики вихрових повітродувок FPZ

Повітродувки FPZ серії MS

Таблиця 1. Технічні характеристики вихрових повітродувок FPZ серії MS.

Повітродувки FPZ серії TS

Таблиця 2. Технічні характеристики вихрових повітродувок FPZ серії TS.

Повітродувки FPZ серії MD

Таблиця 3. Технічні характеристики вихрових повітродувок FPZ серії MD.

Повітродувки FPZ серії TD

Таблиця 4. Технічні характеристики вихрових повітродувок FPZ серії TD.
