Опис моделі UNIJET 40_220

Модель UNIJET 40_220 (виробництво Італія) - це найменша повітродувка в модельному ряду фірми Esam. Діаметр патрубків всього 25 мм (1"), а вага 7 кілограм. Крихітні розміри дозволяють використовувати її як складовий елемент різних верстатів та іншого обладнання.

Корпус та робоче колесо виконані з алюмінієвого лиття. Повітродувка дозволяє перекачувати чисте повітря та інші неагресивні гази.

Незважаючи на малий розмір повітродувка UNIJET 40, буде наполегливо працювати протягом багатьох років безперервної роботи.

- Максимальна продуктивність повітродувки 40 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 90 мбар при витраті 1 м3/год. При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 37 °C, а споживана потужність 0,23 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 80 мбар для однофазної версії та 90 мбар для трифазної версії при витраті 4 м3/год (1 м3/год при 90 мбар). При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 20 °C (24 °C при 90 мбар), а споживана потужність 0,24 кВт (0,26 кВт при 90 мбар).

Повітродувка UNIJET 40 оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 57 дБ.

Електродвигун

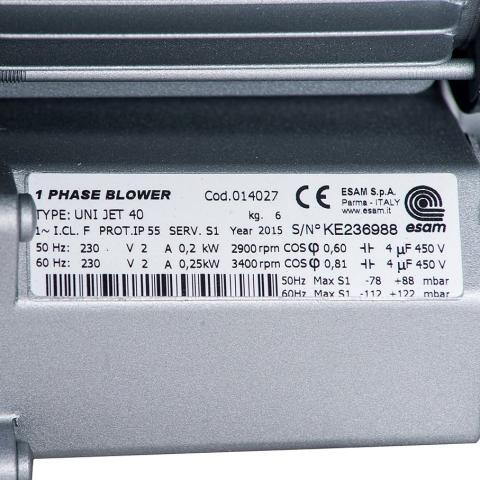

- Повітродувка UNIJET 40_220 оснащена однофазним електродвигуном потужністю 0,2 кВт на 2900 об/хв.

Двигун оснащений конденсатором 4 мкФ/450 В. Струм 2 А.

Додаткові комплектуючі

При покупці повітродувки UNIJET 40 рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

Габаритне креслення повітродувки Esam UNIJET 40_220

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
