Вихрове повітродувка Esam UNIJET 75_220

Каталог Esam.pdf

Опис моделі UNIJET 75_220

Одноступенева вихрова повітродувка Esam UNIJET 75 з однофазним двигуном на 220 В (виробництво - Італія) дозволяє перекачувати чисте повітря та інші неагресивні до алюмінію гази. Корпус та робоче колесо виконані з алюмінієвого лиття.

Unijet 75 - це найпопулярніша у світі модель з діаметром приєднання 32 мм (1 1/4"). Щороку фірма Esam випускає близько 25 000 повітродувок з шильдиком Unijet 75.

- Максимальна продуктивність повітродувки 80 м3/годину при нульовому перепаді тисків.

- У режимі компресора максимальний перепад тиску 145 мбар при витраті 17 м3/год. При такому перепаді тисків різниця температур на вході та виході у повітродувку становить 39 °C, а споживана потужність 0,64 кВт.

- У режимі вакуумного насоса максимальний перепад тиску 145 мбар при витраті 10 м3/год. При такому перепаді тисків різниця температур на вході та виході в повітродувку становить 49 °C, а споживана потужність 0,59 кВт.

Повітродувка UNIJET 75 оснащена вбудованим шумоглушником на вході та виході, рівень шуму становить 62 дБ.

Електродвигун

Повітродувка UNIJET 75_220 оснащена однофазним електродвигуном потужністю 0,4 кВт на 2900 об/хв.

Двигун оснащений конденсатором 10 мкФ/450 В. Струм 3,1 А.

Додаткові комплектуючі

При купівлі повітродувки UNIJET 75 рекомендуємо також придбати такі додаткові комплектуючі:

1. Фільтр у зборі (конус) + з'єднання. Актуальний при роботі повітродувки в режимі компресора. Використання фільтра суворо необхідно, якщо в повітродувку надходить неочищене повітря (наприклад, з вулиці).

2. Змінний паперовий елемент, що фільтрує (для фільтра в зборі).

3. Вакуумний фільтр. Актуальний при роботі повітродувки в режимі вакуумного насоса, якщо в ємності, звідки відкачується повітря, є якісь механічні домішки.

4. Настановний комплект (клапан зворотний, манометр, гнучкий шланг з фітингами, 4 антивібраційних кронштейни).

5. Запобіжний клапан для захисту повітря від перегріву при надмірному перепаді тисків (вакуумний або компресорний клапан залежно від режиму, в якому працює повітродувка). Використання запобіжного клапана необхідно, якщо робочий перепад тисків буде близький до максимально допустимого для цієї моделі.

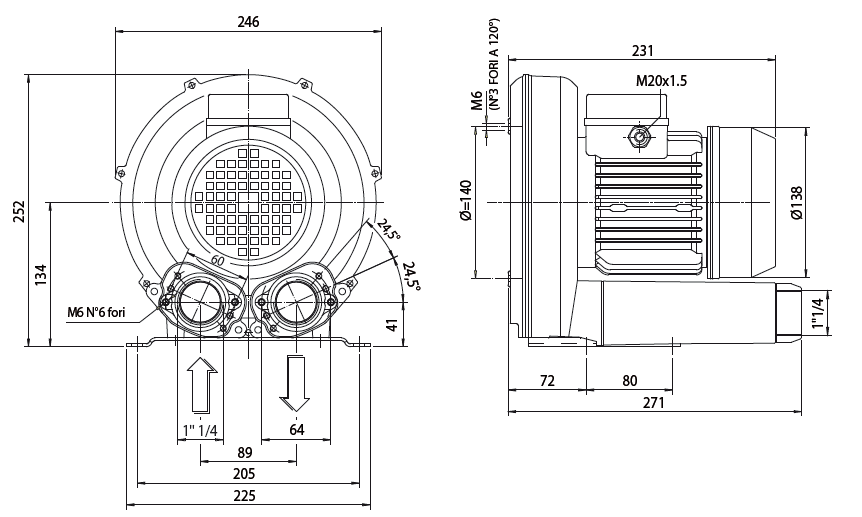

Габаритне креслення повітродувки UNIJET 75_220

Всі моделі Esam виробляються в литому алюмінієвому корпусі, що гарантує їхню постійну високу якість і продуктивність. Недоліки виробництва мінімізовані завдяки модульній конструкції. Стандартні моделі безпосередньо з'єднані з електродвигунами власного виробництва. Стандартні двополюсні двигуни, повітроохолоджувані, безперервно працюючі, захищені IP54, клас ізоляції F, що задовольняють специфікації CEI 2/3 1988.

Коли крильчатка обертається, повітря між лопатями радіально та периферично прискорюється і надходить у бічний канал, де стискається і надходить назад до лопатям крильчатки, де знову радіально та периферично прискорюється. Повітря транспортується спіральною траєкторією через крильчатку і бічний канал, поки не досягає вихідного отвору.

У приладу є тільки одна частина, що рухається - ретельно збалансована крильчатка.

Немає ніякого контакту між крильчаткою та корпусом, що усуває тертя та зношування. Повітродувка абсолютно безмасляна, а отвори, що всмоктують і вихідні, обладнані глушниками, які зменшують рівень шуму до мінімуму.
