- Мощность, кВт
- 15
- Вес (кг)
- 385
- Входной патрубок (мм)
- 65
- Выходной патрубок (мм)
- 65
- Макс. расход (м³/час)
- 540
- Мин. остаточное давление (мбар)
- 40
- Напряжение (В)
- 380
- Обороты в минуту
- 1450
- Расход сервисной жидкости (л/мин)
- 40
- Уровень шума (дБ)
- 66
- ДхШхВ (см)
- 160x41x69
- Материал рабочего колеса
- бронза
Каталог серии GVP и GMP - скачать
Описание модели GMP 250/160
Двухступенчатый водокольцевой вакуумный насос GMP 250/160 откачивает сухие и важные неагрессивные газы до предельного вакуума 40 мбар. Насос производится турецкой компанией GUCUM, применяется в пищевой, химической, текстильной, стеклодувной, фармацевтической промышленности, в производстве пластмасс, кирпича и черепицы.
Корпус насоса выполнен из чугуна, рабочие колеса из бронзы. Патрубки фланцевые DN 65. Выходной патрубок первой камеры соединен манифольдом с входным патрубком второй камеры, это несколько повышает глубину вакуума и дополнительно очищает откачиваемый воздух. Уплотнение насоса механическое из карбида кремния. Оно полностью исключает утечку сервисной жидкости. По специальному заказу насос и все его внутренние детали могут быть изготовлены из нержавеющей стали AISI 304 или AISI 316
Производительност насоса до 480-540 м3/час, зависит от влажности перекачиваемого газа.
Предельный вакуум 40 мбар.
Расход сервисной жидкости 40 л/мин.
Насос оснащен трехфазным IEC двигателем, 380 В (50 Гц), 4P (1450 об/мин), мощностью 15 кВт.

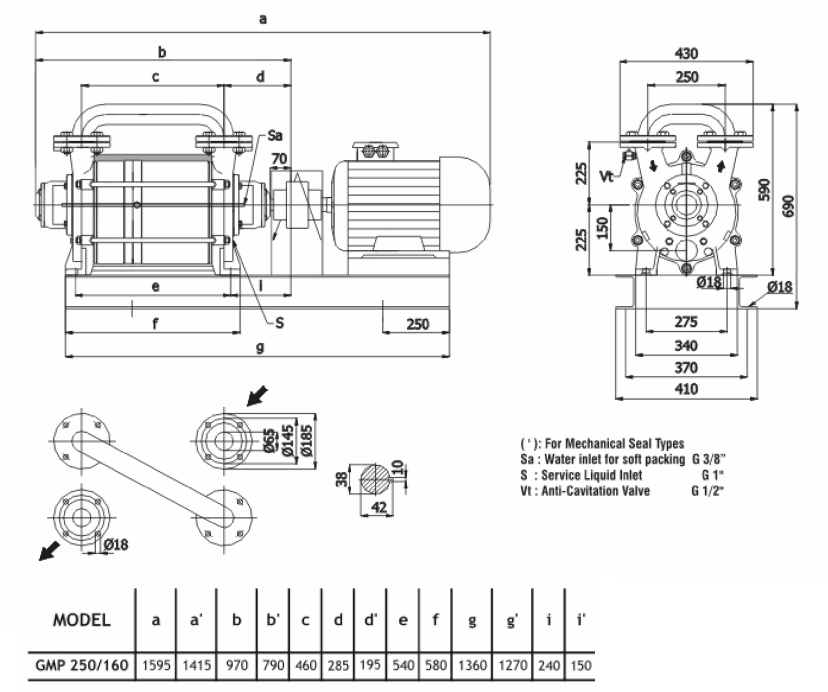

Габаритный чертеж насоса GMP 250/160

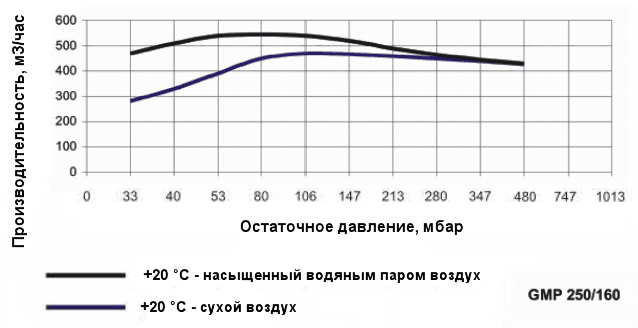

График производительности насоса GMP 250/160 при различной влажности воздуха
Двухступенчатые жидкостно-кольцевые вакуумные насосы GUCUM обладают следующими характеристиками:
- Способен перекачивать все виды газов и паров
- Способен обрабатывать небольшие количества жидкости с газами
- Без масла, без смазки
- Перекачиваемый газ не касается масла
- Минимальное обслуживание при высокой эффективности
- Отсутствие металлического контакта вращающихся частей
- Работает тихо и снижает вибрацию
- Практически везде используется с подходящим выбором материалов
Сервисная жидкость
Во время работы насоса необходимо подавать рабочую жидкость для пополнения жидкостного кольца и для охлаждения насоса (обычно используется вода). Отработанную жидкость можно было снова использовать для отделения газа внутри нее.
Направление вращения - по часовой стрелке при взгляде с мотора на помпу.
Конструкция водокольцевых вакуумных (ВВН) насосовМодельная линейка насосных агрегатов Gücüm включает водокольцевые двухступенчатые насосы в широком спектре технических характеристик и присоединительных размеров. В зависимости от особенностей конкретного технологического процесса и характеристик перекачиваемых газов можно заказать насос в стандартном исполнении (с чугунным корпусом, бронзовым импеллером и стальным валом) или специальный вариант агрегата, все детали которого сделаны из нержавеющей стали.
Характерные особенности насосов Gücüm:
- универсальность – насосные агрегаты данной серии могут перекачивать газы различной природы и химического состава;
- чистота – насос не требует смазки, что исключает возможность загрязнения перекачиваемых веществ частичками масла;
- надежность – в конструкции насоса отсутствуют пары трения «металл по металлу», поэтому его детали практически не изнашиваются.
Видео: принцип работы вакуумного водокольцевого насоса
График производительности двухступенчатых водокольцевых насосов Gücüm серии GMP и GVP
Технические характеристики насосов
Модель | Вход & Выход | Предельный вакуум | мБар | 400 | 200 | 100 | 80 | 60 | 40 | 33 | Рабочая Жидкость |
тор | 300 | 150 | 75 | 60 | 45 | 30 | 25 | ||||
Вакуумная | mmHg | -460 | -610 | -685 | -700 | -715 | -730 | -735 | |||
Мощность | Обороты | Производительность (м³/час) | л/мин | ||||||||
(кВт) | (мин-1) | ||||||||||
Вакуумный насос GMP 145/080 | DN32 | 3 | 1450 | 54 | 54 | 54 | 53 | 48 | 40 | 30 | 6 |
Вакуумный насос GMP 185/080 | DN40 | 4 | 1450 | 105 | 108 | 105 | 97 | 85 | 70 | 50 | 12 |
Вакуумный насос GVP 200/120 | DN 40 | 5.5 | 1450 | 150 | 155 | 145 | 140 | 130 | 110 | 90 | 14 |
Вакуумный насос GVP 200/170 | DN 40 | 5.5 | 1450 | 180 | 190 | 190 | 185 | 165 | 140 | 110 | 16 |
Вакуумный насос GVP 230/120 | DN 50 | 11 | 1450 | 260 | 270 | 270 | 250 | 215 | 190 | 175 | 30 |
Вакуумный насос GVP 230/160 | DN 50 | 11 | 1450 | 330 | 350 | 345 | 325 | 290 | 240 | 200 | 35 |
Вакуумный насос GVP 230/220 | DN 50 | 15 | 1450 | 370 | 420 | 450 | 430 | 360 | 300 | 240 | 45 |
Вакуумный насос GMP 230/160 | DN 50 | 11 | 1450 | 330 | 350 | 350 | 340 | 300 | 240 | 200 | 35 |
Вакуумный насос GMP 230/200 | DN 50 | 15 | 1450 | 390 | 440 | 440 | 420 | 360 | 290 | 225 | 40 |
Вакуумный насос GMP 250/160 | DN 65 | 15 | 1450 | 430 | 460 | 470 | 450 | 390 | 330 | 40 | |
Вакуумный насос GMP 250/200 | DN 65 | 18.5 | 1450 | 490 | 530 | 540 | 520 | 440 | 360 | 45 | |
Вакуумный насос GMP 250/240 | DN 65 | 22 | 1450 | 540 | 590 | 610 | 590 | 500 | 400 | 50 | |
Вакуумный насос GVP 275/160 | DN 80 | 18.5 | 1450 | 620 | 650 | 610 | 590 | 485 | 410 | 50 | |
Вакуумный насос GVP 275/220 | DN 80 | 22 | 1450 | 730 | 760 | 740 | 700 | 590 | 580 | 60 | |
Вакуумный насос GVP 275/260 | DN 80 | 30 | 1450 | 820 | 860 | 840 | 790 | 680 | 530 | 65 |
