Код товара: 9747
Мембранный пневматический насос Debem BOXER 522-F
Мембранный пневматический насос Debem BOXER 522-F
DEBEM

Мембранный пневматический насос Debem BOXER 522-F

В сравнение
474 809 грн
На складе

Оформите заказ в один клик

Оставьте Ваш телефон и мы сами оформим заказ


45
Вес (кг)
50
Входной патрубок (мм)
50
Выходной патрубок (мм)
36
Макс. расход (м³/час)
Доставка
Самовывоз: со склада в Одессе
Новая Почта/Justin/ Тариф перевозчика
По Украине: Новая Почта/Justin в отделение Тариф перевозчика
Оплата
Наличными, Безналичный расчет с НДС, Приват24, Visa/MasterCard, Наложенный платеж, Онлайн оплата, Кредит, Оплата частями, Мгновенная рассрочка
Возникли вопросы?


Основные характеристики
Вес (кг)
45
Входной патрубок (мм)
50
Выходной патрубок (мм)
50
Макс. расход (м³/час)
36
Характеристики
Воздушный патрубок (мм)
15
Диаметр твердых включений (мм)
8
ДхШхВ (см)
59х40х65
Макс. вязкость (сСт)
50000
Макс. давление (м.в.ст.)
80
Материал мембран
PTFE
Материал проточной части
PVDF

 Каталог Cubic (англ. яз.) (2,4 МБ)    Каталог Debem (Cubic, Boxer) - англ. яз (1,4 МБ)    Руководство Boxer rus.pdf

Описание модели BOXER 522-F


Мембранный пневматический насос BOXER 522-F из фторопласта итальянской фирмы Debem отпочковался от модели BOXER 502. Теперь пластиковые насосы двухдюймовые насосы этой фирмы обозначаются BOXER 522, а металлические насосы имеют старое название BOXER 502.

BOXER 522-F имеет уменьшенную габариты и массу по сравнению с предшественником, но ту же самую производительность. Он может перекачивать вязкие, агрессивные, легковоспламеняющиеся жидкости с возможным содержанием твердых абразивных частиц. Насос BOXER 522-F при работе использует энергию сжатого воздуха от 2 до 8 бар (в паре с насосом необходим компрессор).

BOXER 522-F - это условное название модели, полный артикул насоса IB522F-MTTFT--, он содержит информацию о материалах элементов конструкции.

Корпус насоса BOXER 522-F выполнен из фторопласта (PVDF). Мембраны сдвоенной конструкции Santoprene+PTFE: внутренняя мембрана со стороны воздуха из сантопрена, внешняя мембрана со стороны жидкости из тефлона. Шариковые клапана из тефлона, седла клапанов из фторопласта, прокладки и уплотнительные кольца из тефлона.

По умолчанию насос имеет защищенное исполнение - сертифицирован по взрывозащите II 3/3 GD c IIB T 135°C.

Максимальная температура жидкости не должна превышать  +95 °С.

Насос BOXER 522-F имеет производительность от 3 до 36 м3/час (от 50 до 600 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 8 бар. Насос BOXER 522-F может работать в режиме самовсоса, но при этом вязкость жидкости не должна превышать 10 000 сстокс. При высоте самовсоса 7 метров насос теряет 45% своей производительности.

Демпфер пульсации и фланцы

К насосу BOXER 522-F подходит гаситель пульсации EQUAFLUX 302 PVDF (корпус гасителя из PVDF+CF, мембрана Santoprene+PTFE). Его стоимость 6120 евро.

При необходимости может быть поставлен комплект из двух фланцев (накручиваются на резьбовые патрубки насоса). Стоимость комплекта фланцев на 50 мм из PVDF 1321 евро.

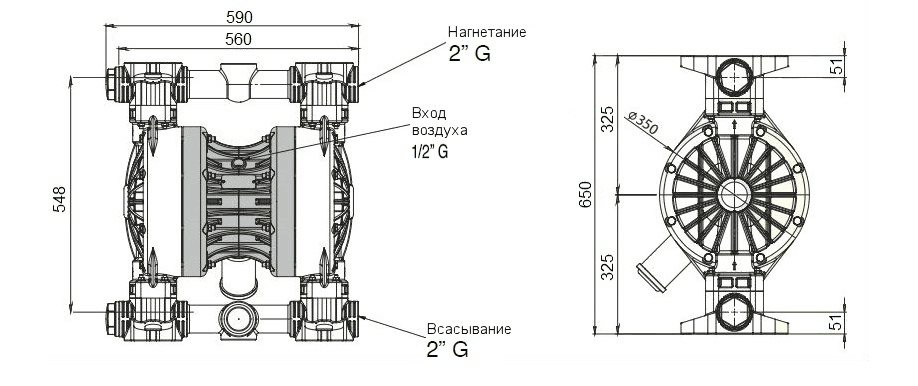

Габаритный чертеж насоса Debem BOXER 522-F

Как работает мембранный насос:?

Достоинства мембранных насосов BOXER

Пневматические мембранные (диафрагменные) насосы имеют следующие преимущества:

  • Мобильность. Оборудование обладает небольшим весом, который позволяет легко переносить его без дополнительных приспособлений.
  • Удобство монтажа. Для подсоединения насосов достаточно подключить всасывающий и напорный рукава, ввинтить штуцер для подачи сжатого воздуха и защелкнуть воздушный шланг.
  • Безопасность. Запуск оборудования осуществляется простым открытием крана подачи воздуха. Единственным параметром, за которым необходимо при этом следить, является давление – оно не должно превышать максимально допустимые показатели, установленные заводом-производителем насоса.
  • Возможность работы «всухую». Отсутствие жидкости во всасывающей магистрали не является проблемой для мембранных насосов.
  • Самовсасывание. Благодаря созданию глубокого вакуума, оборудование способно поднять жидкость с высоты до 5 метров и более при незаполненной входной магистрали.
  • Широкая номенклатура перекачиваемых жидкостей. Большой выбор комплектующих из различных материалов позволит обеспечить химическую совместимость даже с очень агрессивными веществами.
  • Возможность перекачивания вязких и плотных жидкостей, а также сред с твердыми включениями, без угрозы повреждения насоса.
  • Высокая устойчивость к абразивному воздействию. Оборудование мембранного типа хорошо подходит для предприятий керамической промышленности.
  • Взрывозащищенность. Данные насосы при работе не образуют искр и не нагреваются выше допустимой температуры. При наличии токопроводящего корпуса их можно применять в помещениях, взрывоопасных по газу или пыли.
  • Возможность регулировки производительности и давления.
  • Сравнительно невысокая цена. Мембранные насосы, по сравнению с другим оборудованием для решения аналогичных задач, чаще всего можно купить по более привлекательной стоимости.
  • Простота обслуживания. Для замены комплектующих не требуется высокая квалификация персонала или специальные знания. Достаточно иметь обычные инструменты и инструкцию по ремонту.
  • Возможность гигиенического и фармацевтического исполнения.


  • Продукт разработан и сделан в Италии
  • Возможность самовсасывания
  • Не боится сухого хода
  • Сертификация ATEX для ZONE 1 - ZONE 2
  • Сертификация IECEx
  • Возможность регулировки производительности
  • Подходит для работы с вязкими жидкостями и для сложных задач
  • Возможность перекачивания жидкостей со взвешенными веществами
  • Возможность подвесной установки
  • Доступны насадки с зажимными соединениями и DIN 11851 (только насосы в AISI 316)
  • Мембраны с профилем LONG LIFE (доступны в различных эластомерах) для большей прочности и долговечности
  • Подходит для непрерывного обслуживания.

  Общие характеристики пневматических мембранных насосов серии CUBIC и BOXER:
