Пластинчато-роторный насос глубокого вакуума DVP DC.16D ATEX

 Инструкция DVP RD/RC (484,9 КБ)

Описание модели DC.16D ATEX

Пластинчато-роторный вакуумный насос DVP DC.16D ATEX – это двухступенчатый маслонаполненный промышленный насос в ATEX исполнении. Насос позволяет откачивать воздух, легковоспламеняющиеся газы категорий IIA, IIB и IIC до глубокого вакуума 0,005 мбар. Он может использоваться в качестве форвакуумного насоса для насосов сверхвысокого вакуума. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской номер модели 9602028.

Конструкция насоса моноблочного типа, где двигатель и насосная часть имеют общий вал. Насос оборудован газобалластным устройством, системой защиты от выброса масла в систему при внезапной остановке насоса, амортизирующими опорами. Модель соответствует директиве Сообщества 94/9/EC (ATEX), маркировка CE ex II 3 / -GIIC c T4X.
Всасывающий патрубок - DN 25 мм.
Выхлопной патрубок - трубная резьба G 1/2" (15 мм).

Производительность насоса до 17 м3/ час, что составляет 283 л/мин.
Предельное остаточное давление с выключенным газобалластным устройством 0,005 мбар.
Парциального остаточное давление 0,0005 мбар.
Предельное остаточное давление с включенным газобалластным устройством 0,08 мбар.
Максимальное входное давление для водяного пара 17 мбар.
Максимальная скорость откачки водяного пара 0,22 кг/ч.
Расход вакуумного масла 0,62 ÷ 0,80 дм3 (0,62 ÷ 0,8 л), тип масла ISO VG 100 (SW100).
Рабочие температуры насоса 45 ÷ 50 °C, при температуре окружающей среды 20 °C.

Электротехнические данные двигателя насоса – 3 фазы/380 В/50 Гц, 1400 об/мин, мощность 0,75 кВт.
Охлаждение насоса и двигателя обеспечивает вентилятор.
Уровень шума модели (UNI EN ISO 2151 - K 3dB) не более 52 дБ (А).

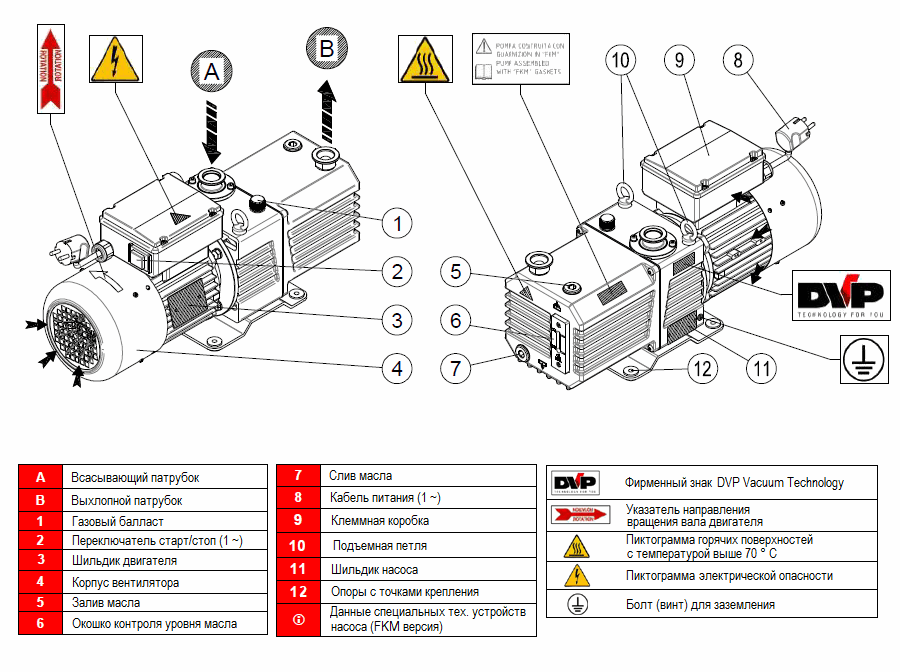

Конструкция насоса DVP DC.16D ATEX

Габаритный чертеж насоса DVP DC.16D ATEX

Пластинчато-роторные насосы DVP R и D - решение основных производственных проблем.

Достоинства

• Наличие гидравлического или электропневматического клапана, который препятствует попаданию масла из насоса в вакуумную систему.
• Наличие газобалластного устройства.
• Для однофазных насосов предусмотрено устройство, которое защищает агрегат от перегрузки.
• Высокая прочность и стабильная надёжность.
• Наличие ручек для транспортировки.
• Низкий уровень вибрации и шума.
• Простота обслуживания.
• Для каждого агрегата в комплект поставки входит масло.
• Вращательный момент от привода передается через муфту.
• Компенсация тепловых расширений, которые образовываются при работе двигателя с большим потоком газа.
• Экономически выгоден из-за малого потребления электроэнергии.

Применение

• В лабораториях для систем кондиционирования воздуха и холодильных агрегатов.
• Может работать с турбомолекулярными и другими высоковакуумными насосами.
• Создает вакуум в неоновых трубках.

Технические характеристики пластинчато-роторных насосов DVP R и D
