Пластинчато-роторный вакуумный насос DVP LB.6BCC_24V

 Тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Описание модели LB.6BCC_24V

Пластинчато-роторный вакуумный насос DVP LB.6BCC_24V (Италия) – это вакуумный насос с масляной смазкой работающий от питания 24 вольт. Насос позволяет откачивать чистый воздух и инертные газы из закрытых систем до предельного вакуума в 40 мбар (гПа) или создавать постоянный вакуум в диапазоне давлений 400 ÷ 40 мбар (гПа). Стандартное оснащение насоса – обратный клапан. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a.

Производительность насоса 6 м3/ч (100 л/мин), максимальный предельный вакуум 40 мбар (абс).
Всасывающий патрубок с поворотным фитингом и резьбовым присоединением G 3/8"
Расход вакуумного масла 0,2 дм3 (л), тип масла ISO BV32 (SW40).
Рабочие температуры насоса 55 ÷ 60° C, при температуре окружающей среды 20° C.
Уровень шума (UNI EN ISO 2151 - K 3dB) не более 68 дБ (А).

Электротехнические данные двигателя насоса – 24 В, 3000 об/мин, мощность 0,28 кВт.
Охлаждение насоса, двигателя и циркулирующего масла обеспечивает вентилятор.

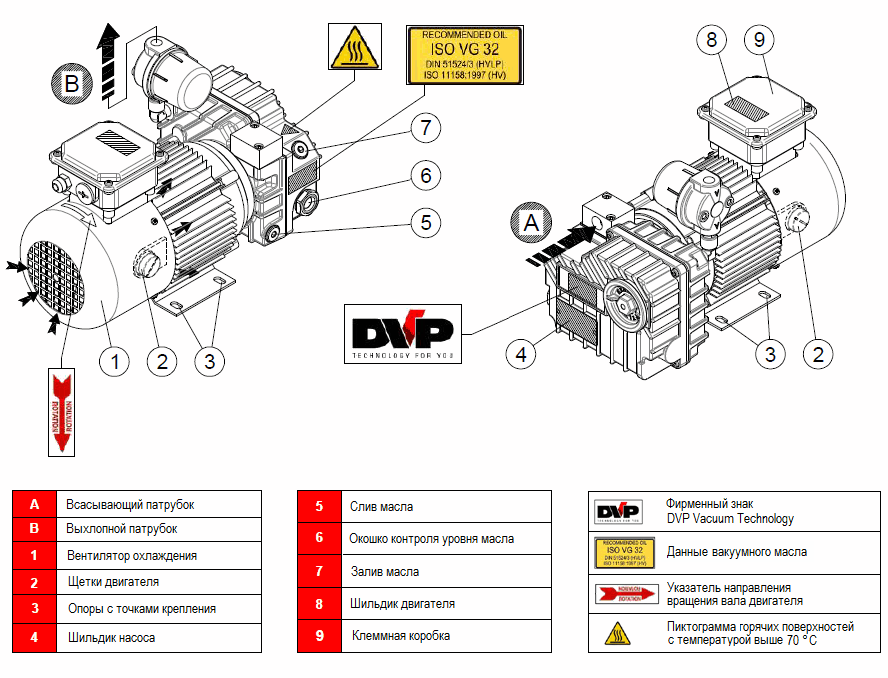

Конструкция насоса DVP LB.6BCC_24V

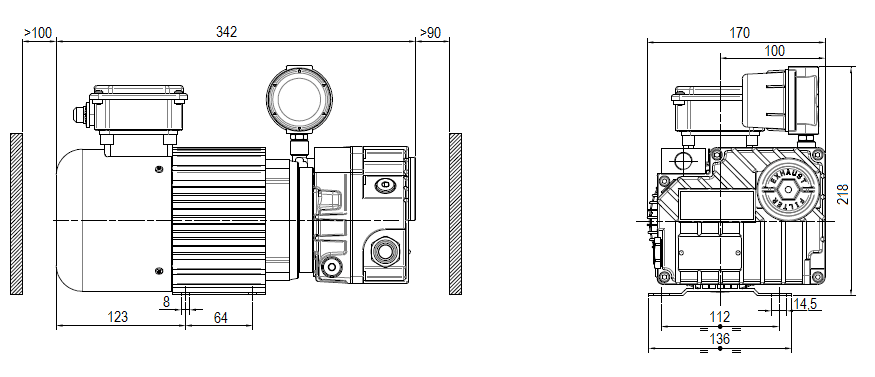

Габаритный чертеж насоса DVP LB.6BCC_24V

В серию L вакуумных насосов DVP вошли классические универсальные модели пластинчато-роторного типа с циркуляционным режимом смазки, имеющие весьма разнообразный спектр возможностей промышленного использования. Благодаря применению масла удается увеличить эксплуатационный ресурс конструкционных элементов и повысить значения вакуума, а минимизацию содержания масляных паров в сжимаемом воздухе гарантирует высокая эффективность интегрированного блока маслосепарации.

Технические характеристики насосов серий LB и LC

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технические характеристики насосов серий WR

Эта серия оснащена устройством, которое расщепляет масляный и водный конденсат, который удаляется последним при остановке насоса. Благодаря такому типу конструкции можно работать в условиях, богатых водяным паром, где нельзя использовать классические насосы. Эта серия подходит для непрерывного всасывания в диапазоне давления от 400 до 10 мбар (абс).

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
