Пластинчато-роторный вакуумный насос DVP LC.205 HV

 Тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Описание модели LC.205 HV

Пластинчато-роторный вакуумный насос DVP LC.205 HV (Италия) – это одноступенчатый вакуумный насос с масляной смазкой.
Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской номер модели 9603030.
Функциональные возможности насоса:
- откачивание закрытых объемов чистого воздуха и инертных газов до предельного вакуума 0,1 мбар (гПа);
- откачивание газовоздушных смесей с высокой концентрацией водяного пара до предельного вакуума 10 мбар (гПа);
- работа в непрерывном режиме в диапазоне давлений 400 ÷ 0,1 мбар (гПа).
Стандартное оснащение насоса – обратный клапан, выхлопной фильтр масляного тумана, газобалластное устройство с отсечным клапаном "ON/OFF", масляный фильтр с байпасом, виброгасители. Ротор насоса соединен с валом двигателя посредством гибкой муфты. Такое соединение хорошо компенсирует температурные расширения от нагрева электродвигателя, повышая, тем самым, надежность и срок эксплуатации.

Производительность насоса 205 м3/ч, что составляет 3416,6 л/мин.
Предельное остаточное давление без водяного пара 0,1 мбар (абс.) – газобалластное устройство отключено "OFF".
Предельное остаточное давление с водяным паром 10 мбар (абс.) – газобалластное устройство включено "ON".
Максимальная скорость откачки водяного пара 2,1 кг/ч.
Всасывающий и напорный патрубки с резьбовым присоединением G 2".
Расход вакуумного масла 4,0 ÷ 5,0 дм3 (л), тип масла ISO SW100.
Интервал рабочей температуры насоса 70 ÷ 75° C.
Уровень шума не более 72 дБ (А).

Электротехнические данные двигателя насоса – 3 фазы/380 В/50 Гц, 1400 об/мин, мощность 5,5 кВт, IE2.
Охлаждение насоса, двигателя и циркулирующего масла обеспечивает вентилятор.

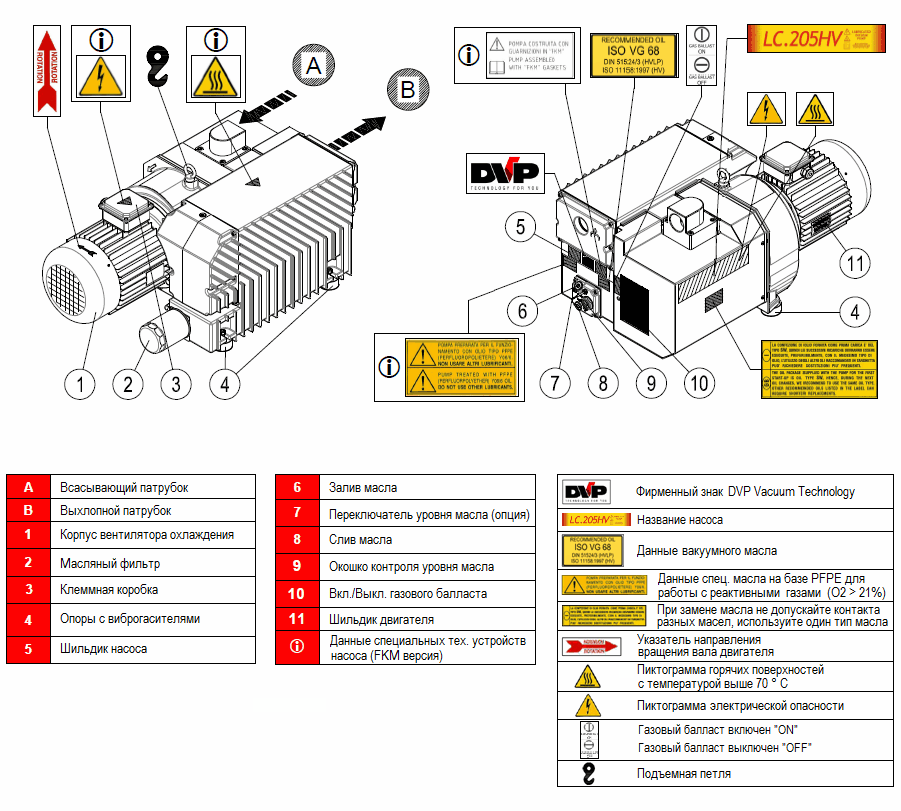

Конструкция насоса DVP LC.205 HV

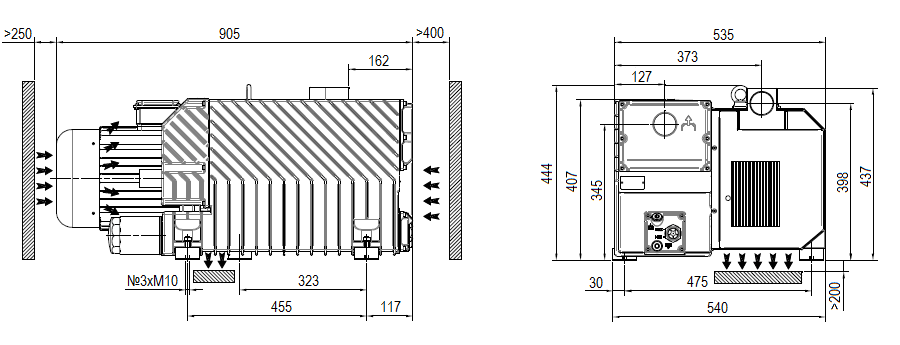

Габаритный чертеж насоса DVP LC.205 HV

График рабочих характеристик DVP LC.205 HV

В серию L вакуумных насосов DVP вошли классические универсальные модели пластинчато-роторного типа с циркуляционным режимом смазки, имеющие весьма разнообразный спектр возможностей промышленного использования. Благодаря применению масла удается увеличить эксплуатационный ресурс конструкционных элементов и повысить значения вакуума, а минимизацию содержания масляных паров в сжимаемом воздухе гарантирует высокая эффективность интегрированного блока маслосепарации.

Технические характеристики насосов серий LB и LC

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технические характеристики насосов серий WR

Эта серия оснащена устройством, которое расщепляет масляный и водный конденсат, который удаляется последним при остановке насоса. Благодаря такому типу конструкции можно работать в условиях, богатых водяным паром, где нельзя использовать классические насосы. Эта серия подходит для непрерывного всасывания в диапазоне давления от 400 до 10 мбар (абс).

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
