Пластинчато-роторный вакуумный насос DVP LC.40 WR

 Тех. хар-ки DVP LC25WR (англ. яз.) (288,6 КБ)

Описание модели LC.40 WR

Пластинчато-роторный вакуумный насос DVP LC.40 WR (Италия) – это особая  модель  для откачивания воздуха и газов с повышенным содержанием паров воды. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской артикул модели 9690036.

Этот насос в отличие от обычных насосов серии LC имеет специальное антикоррозионное покрытие рабочей камеры. В нем используется специальное синтетическое масло, которое не смешивается с водой. Такое масло не теряет свои смазывающие и уплотняющие свойства. После остановки насоса масло отделяется от воды и остается вверху благодаря меньшей плотности. Более плотная вода остается внизу и может быть удалена из насоса через сливное отверстие. Смотровое окошко позволяет визуально контролировать накопление воды в рабочей камере насоса.

Функциональные возможности насоса:
- при откачивании влажного воздуха насос обеспечивает глубину вакуума (остаточного давления) до 4 мбар;
- при откачивание газовоздушных смесей с высокой концентрацией водяного пара глубина вакуума достигает 60 мбар;
- насос может работать в непрерывном режиме в диапазоне давлений 400 ÷ 4 мбар (гПа).

Оснащение насоса – обратный клапан, переключатель уровня масла, масловозвратный клапан, газобалластное устройство, виброгасители.

Производительность насоса 40 м3/ч, что составляет 666,6 л/мин.
Предельное остаточное давление без водяного пара 4 мбар (абс).
Предельное остаточное давление с водяным паром 40 мбар (абс).
Максимальная скорость откачки водяного пара 1,3 кг/ч.
Газобалластное устройство на этой модели не может быть выключено.
Всасывающий патрубок с резьбовым присоединением G 1-1/2", выхлопной G 1-1/4".
Расход вакуумного масла 1,1 ÷ 1,7 дм3 (л), тип масла ISO BV68 (SW60).
Интервал рабочей температуры насоса 75 ÷ 80° C.
Уровень шума не более 64 дБ (А).

Электротехнические данные двигателя насоса – 3 фазы/380 В/50 Гц, 1400 об/мин, мощность 1,1 кВт.
Охлаждение насоса, двигателя и циркулирующего масла обеспечивает вентилятор.

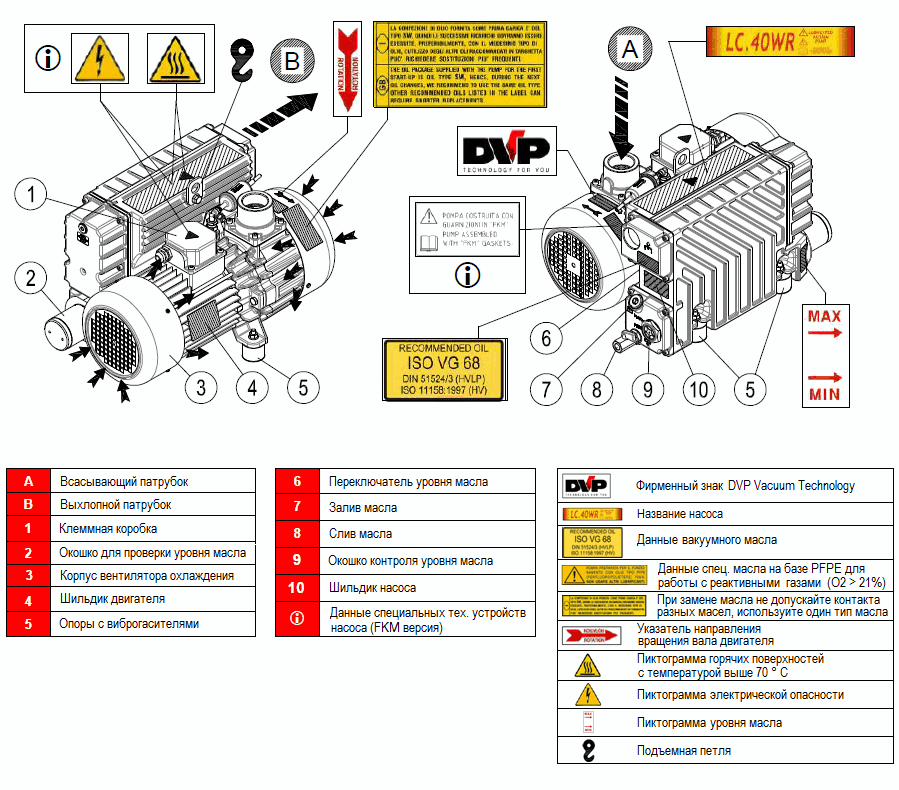

Конструкция насоса DVP LC.40 WR

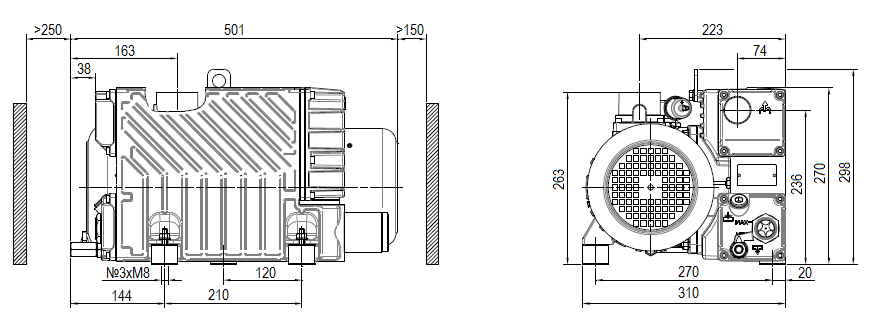

Габаритный чертеж насоса DVP LC.40 WR

В серию L вакуумных насосов DVP вошли классические универсальные модели пластинчато-роторного типа с циркуляционным режимом смазки, имеющие весьма разнообразный спектр возможностей промышленного использования. Благодаря применению масла удается увеличить эксплуатационный ресурс конструкционных элементов и повысить значения вакуума, а минимизацию содержания масляных паров в сжимаемом воздухе гарантирует высокая эффективность интегрированного блока маслосепарации.

Технические характеристики насосов серий LB и LC

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LC.2		0.12	2	10	5.4	48
LC.4		0.12	4	2	5.4	48
LB.5		0.25	5	10	13	58
LB.6		0.25	6	2	10	58
LB.8		0.25	8	2	9	58
LC.12		0.45	12	2	14	62
LC.20		0.75	20	2	19	64
LC.25		0.75	25	0.5	26	57
LC.40		1.1	40	0.1	46.5	64
LC.60		1.5	60	0.1	46.0	66
LC.106		2.2	106	0.1	70.5	66
LC.151		3.3	151	0.1	80	68
LC.205		5.5	205	0.5	170	72
LC.305		7.5	305	0.5	180	74

Технические характеристики насосов серий WR

Эта серия оснащена устройством, которое расщепляет масляный и водный конденсат, который удаляется последним при остановке насоса. Благодаря такому типу конструкции можно работать в условиях, богатых водяным паром, где нельзя использовать классические насосы. Эта серия подходит для непрерывного всасывания в диапазоне давления от 400 до 10 мбар (абс).

Модель	Изображение	Мощность, кВт	Производительность, м3/ч	Остаточное давление, мбар	Вес, кг	Шум, дБ	Размеры, график работы, характеристики
LB.5WR		0.37	5	10	12.5	58
LC.25WR		0.75	25	4	25.5	57
LC.40WR		1.1	40	4	42	64
LC.60WR		1.5	60	4	44	66
LC.106WR		2.2	106	4	71	66
LC.151WR		3.3	151	4	80.5	68
