Код товара: 9455
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380
Elmo Rietschle

Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380

В сравнение
0 грн
На складе

Оформите заказ в один клик

Оставьте Ваш телефон и мы сами оформим заказ


0,55
Мощность, кВт
26
Вес (кг)
15
Входной патрубок (мм)
17
Макс. расход (м³/час)
Доставка
Самовывоз: со склада в Одессе
Новая Почта/Justin/ Тариф перевозчика
По Украине: Новая Почта/Justin в отделение Тариф перевозчика
Оплата
Наличными, Безналичный расчет с НДС, Приват24, Visa/MasterCard, Наложенный платеж, Онлайн оплата, Кредит, Оплата частями, Мгновенная рассрочка
Возникли вопросы?


Основные характеристики
Мощность, кВт
0,55
Вес (кг)
26
Входной патрубок (мм)
15
Макс. расход (м³/час)
17
Мин. остаточное давление (мбар)
150
Напряжение (В)
380
Обороты в минуту
1450
Уровень шума (дБ)
60
Характеристики
ДхШхВ (см)
48х25х28

 Каталог (англ. яз.) (1,2 МБ)    Инструкция VTE (англ. яз.) (836,1 КБ)    Инструкция VTN (691,2 КБ)

 Инструкция VTA (258,3 КБ)    Инструкция VTR (англ. яз.) (1,2 МБ)

Описание модели VTN 16_380


Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 16_380 создан для работы с чистым воздухом и инертными газами. Он способен откачать закрытый объем воздуха до остаточного давления 150 мбар. Насос работает без применения масла в рабочей камере, используется в приложениях, где важно, чтобы воздух на выходе оставался чистым и безопасным.

Модель имеет компактные габариты, выполнена в звукопоглощающем корпусе, уровень звука не более 60 дБ, комплектуется вакуумным регулировочным клапаном, глушителем выхлопных газов. Весь обрабатываемый воздух очищается с помощью встроенного фильтра.

Приводный двигатель и насос имеют общий вал. Вентилятор охлаждает корпус двигателя и насоса.

Объемный расход воздуха до 17 м3/ч (283 л/мин), предельное остаточное давление 150 мбар.

Вакуумный регулировочный клапан позволяет установить необходимое остаточного давления в диапазоне 150 - 1000 мбар, которое не должно превышать предельно допустимое значение.

Всасывающее отверстие оснащено соединительной резьбой G 1/2 ".

Мощность приводного двигателя 0,55 кВт, электропитание 380 В.

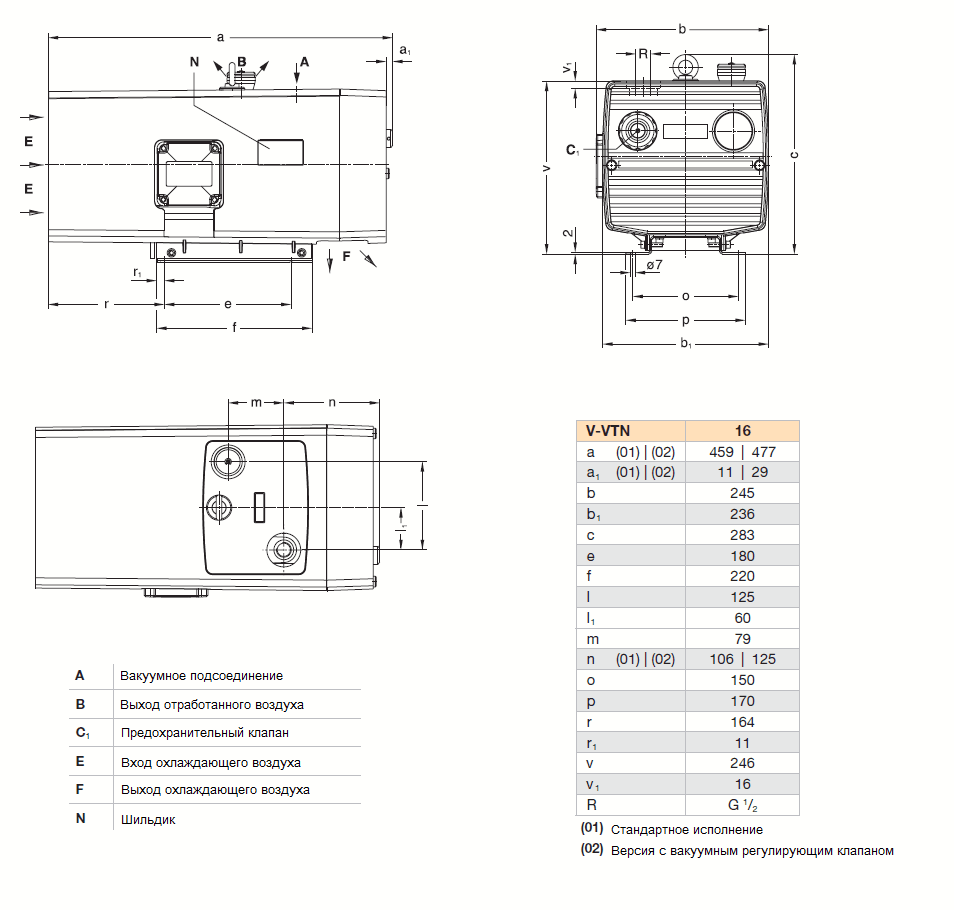

Габаритный чертеж насоса Elmo Rietschle VTN 16_380

Наиболее крупные сухие пластинчато-роторные агрегаты доступны в моделях вакуумных насосов V-VTR, компрессоров V-DTR, насосов-компрессоров V-KTR. Преимущества данных моделей: панель управления и технического обслуживания  расположены с одной стороны для удобного доступа к фильтрам и клапанам. Эффективный теплоотвод посредством воздушного контура охлаждения и вентиляционных отверстий. Ребра жёсткости, циркуляция охлаждающего воздуха, теплоизоляция камеры всасывания от камеры сжатия, а также сведение к минимуму количества присоединённых частей, способных к теплообмену снижают температуру нагрева машины.

Версии исполнения Elmo Rietschle VT:

  • VTE - компактные модели минимальной производительности 3,5 - 10 м3/ч. Ротор покрыт антикоррозийным покрытием.
  • VTN - модели средней производительности 17 - 42 м3/ч.
  • VTA - следующая по размеру группа насосов с производительностью 55 - 77м3/ч. Режим работы S1.
  • VTR - мощные модели с производительностью 100 и 130 м3/ч. Режим работы S1.
  • Все насосы имеют эффективный воздушный контур охлаждения, поставляются с глушителем выхлопа на выходе. Вакуумный воздух очищается фильтром. VTN, VTA, VTR выполнены в звукопоглощающий кожухах, оснащены вакуумным регулировочным клапаном. При работе насосов практически отсутствует вибрация.

Рабочие пластины (лопатки) выполнены из мелкозернистого графита, имеют правильную геометрию ( 90 °), низкий, но постоянный коэффициент износа. Графит обладает равномерной плотностью, высокой тепло и электропроводностью, устойчив к температурным и химическим нагрузкам. Для эффективной работы насоса замену пластин следует производить в диапазоне 5 000 - 10 000 рабочих часов.

Технические характеристики Elmo Rietschle VT

   Модель

Макс, расход, м³/часМин, остаточное давление, мбарМощность, кВтОбороты в минуту

VTE 3

3,51500,122800

VTE 6-0112

61500,252800

VTE 8-0125

81500,372800

VTE 10

101500,372800

VTN 16_380

171500,551450

VTN 16_220

171500,551450

VTN 26_380

271500,751450

VTN 26_220

271500,751450

VTN 41

421501,51450

VTА 60

551501,51450

VTА 80

771502,21450

VTR 100

10015031450

VTR 140

13015041450
