- Мощность, кВт
- 1,5
- Вес (кг)
- 46
- Входной патрубок (мм)
- 20
- Макс. расход (м³/час)
- 42
- Мин. остаточное давление (мбар)
- 150
- Напряжение (В)
- 380
- Обороты в минуту
- 1450
- Уровень шума (дБ)
- 66
- ДхШхВ (см)
- 59х29х32
Каталог (англ. яз.) (1,2 МБ) Инструкция VTE (англ. яз.) (836,1 КБ) Инструкция VTN (691,2 КБ)
Инструкция VTA (258,3 КБ) Инструкция VTR (англ. яз.) (1,2 МБ)
Описание модели VTN 41
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTN 41 создан для работы с чистым воздухом и инертными газами. Он способен откачать закрытый объем воздуха до остаточного давления 150 мбар. Насос работает без применения масла в рабочей камере, используется в приложениях, где важно, чтобы воздух на выходе оставался чистым и безопасным.
Модель имеет компактные габариты, выполнена в звукопоглощающем корпусе, уровень звука не более 66 дБ, комплектуется вакуумным регулировочным клапаном, глушителем выхлопных газов. Весь обрабатываемый воздух очищается с помощью встроенного фильтра.
Приводный двигатель и насос имеют общий вал. Вентилятор охлаждает корпус двигателя и насоса.
Объемный расход воздуха до 42 м3/ч (700 л/мин), предельное остаточное давление 150 мбар.
Вакуумный регулировочный клапан позволяет установить необходимое остаточного давления в диапазоне 150 - 1000 мбар, которое не должно превышать предельно допустимое значение.
Всасывающее отверстие оснащено соединительной резьбой G 3/4 ".
Мощность приводного двигателя 1,5 кВт, электропитание 380 В.

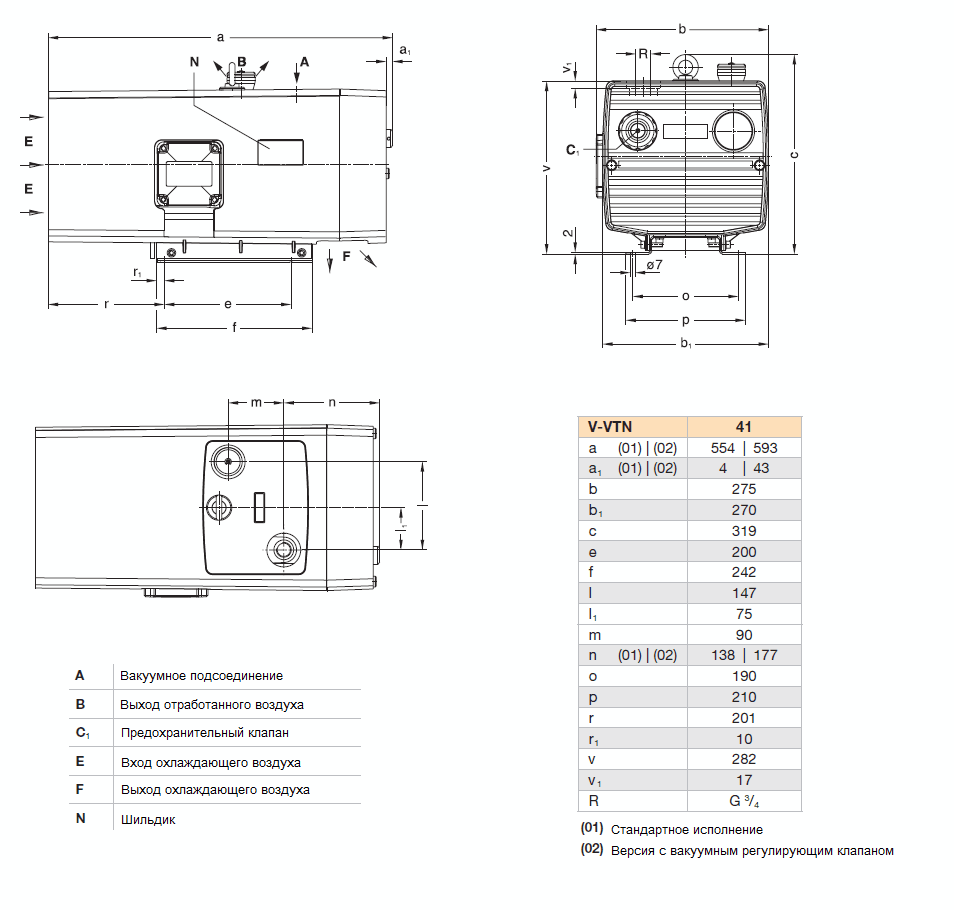

Габаритный чертеж насоса Elmo Rietschle VTN 41
Наиболее крупные сухие пластинчато-роторные агрегаты доступны в моделях вакуумных насосов V-VTR, компрессоров V-DTR, насосов-компрессоров V-KTR. Преимущества данных моделей: панель управления и технического обслуживания расположены с одной стороны для удобного доступа к фильтрам и клапанам. Эффективный теплоотвод посредством воздушного контура охлаждения и вентиляционных отверстий. Ребра жёсткости, циркуляция охлаждающего воздуха, теплоизоляция камеры всасывания от камеры сжатия, а также сведение к минимуму количества присоединённых частей, способных к теплообмену снижают температуру нагрева машины.
Версии исполнения Elmo Rietschle VT:
- VTE - компактные модели минимальной производительности 3,5 - 10 м3/ч. Ротор покрыт антикоррозийным покрытием.
- VTN - модели средней производительности 17 - 42 м3/ч.
- VTA - следующая по размеру группа насосов с производительностью 55 - 77м3/ч. Режим работы S1.
- VTR - мощные модели с производительностью 100 и 130 м3/ч. Режим работы S1.
- Все насосы имеют эффективный воздушный контур охлаждения, поставляются с глушителем выхлопа на выходе. Вакуумный воздух очищается фильтром. VTN, VTA, VTR выполнены в звукопоглощающий кожухах, оснащены вакуумным регулировочным клапаном. При работе насосов практически отсутствует вибрация.
Рабочие пластины (лопатки) выполнены из мелкозернистого графита, имеют правильную геометрию ( 90 °), низкий, но постоянный коэффициент износа. Графит обладает равномерной плотностью, высокой тепло и электропроводностью, устойчив к температурным и химическим нагрузкам. Для эффективной работы насоса замену пластин следует производить в диапазоне 5 000 - 10 000 рабочих часов.
Модель | Макс, расход, м³/час | Мин, остаточное давление, мбар | Мощность, кВт | Обороты в минуту |
VTE 3 | 3,5 | 150 | 0,12 | 2800 |
VTE 6-0112 | 6 | 150 | 0,25 | 2800 |
VTE 8-0125 | 8 | 150 | 0,37 | 2800 |
VTE 10 | 10 | 150 | 0,37 | 2800 |
VTN 16_380 | 17 | 150 | 0,55 | 1450 |
VTN 16_220 | 17 | 150 | 0,55 | 1450 |
VTN 26_380 | 27 | 150 | 0,75 | 1450 |
VTN 26_220 | 27 | 150 | 0,75 | 1450 |
VTN 41 | 42 | 150 | 1,5 | 1450 |
VTА 60 | 55 | 150 | 1,5 | 1450 |
VTА 80 | 77 | 150 | 2,2 | 1450 |
VTR 100 | 100 | 150 | 3 | 1450 |
VTR 140 | 130 | 150 | 4 | 1450 |
