Описание модели 2BV3 151_220

Водокольцевой вакуумный насос Elmo Rietschle 2BV3 151_220 (Германия) служит для удаления воздуха и парогазовых смесей из закрытого объёма до остаточного вакуума 33 мбар АБС (97 % вакуума). Это самый компактный в своем роде моноблочный промышленный насос, он характеризуется низким расходом воды и экономным энергопотреблением, используется для решения задач, где требуется минимальная всасывающая способность в минимальном пространстве.

Насос рассчитан на непрерывную эксплуатацию и высокие нагрузки, оснащен портом защиты от кавитации.

Он нечувствителен к воздушному конденсату, накипи, пыли, частицам грязи.

Базовые материалы исполнения:

Корпуса и импеллер - алюминиевая бронза

Распределительный диск - нержавеющая сталь

Подшипники и вал - нержавеющая сталь

Уплотнение вала - механическое, угольный графит/карбид кремния

Производительность насоса 10 - 11 м3/ч (до 183 л/мин), остаточный вакуум 33 мбар.

Условный проход патрубков вход/выход G3/8"

Номинальный расход рабочей жидкости 1,3 л/мин, максимальный расход 3,3 л/мин, объем 0,2 л.

Диаметр порта подачи жидкости G1/8"

Приводом насоса служит асинхронный двигатель производства фирмы Siemens:

напряжение 220 В, 1 фаза, частота 50 Гц, мощность 0,3 кВт.

Допустимые отклонения: напряжение ±5 %, частота  ±2 %

Эксплуатационный коэффициент SF = 1,65

Класс защиты IP54, изоляция класса F.

Уровень шума 55 дБ, допуск ± 3 дБ(A)

Условия эксплуатации насоса

Температура перекачиваемых газов/паров до +110 °С *

*при температуре> 80 °С потребуется увеличение расхода рабочей жидкости и использование последовательного конденсатора.

Температура окружающей среды: допустимая от +5 °С до +40 °С, номинальная +20 °С

Температура рабочей жидкости: допустимая от +5 °С до +40 °С, номинальная +15 °С

рН жидкости 6,5 до 9,5, без твердых материалов

Высота над уровнем моря 1000 м

Уровень механической вибрации v eff = 4,5 мм/с

Насос поставляется полностью в сборе, на заводских табличках представлена информация об эксплуатационных характеристиках.

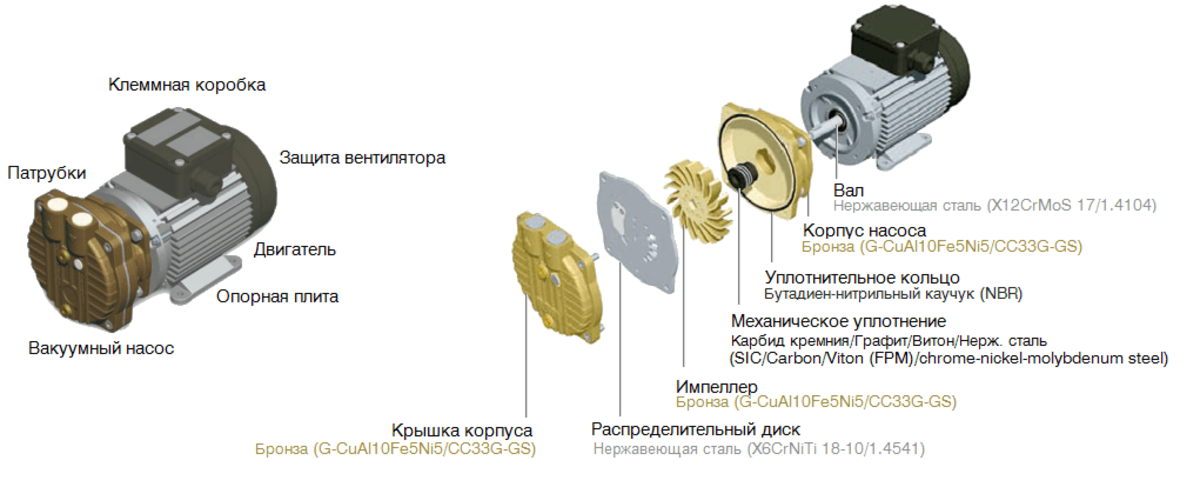

Схема конструкции и материалы исполнения

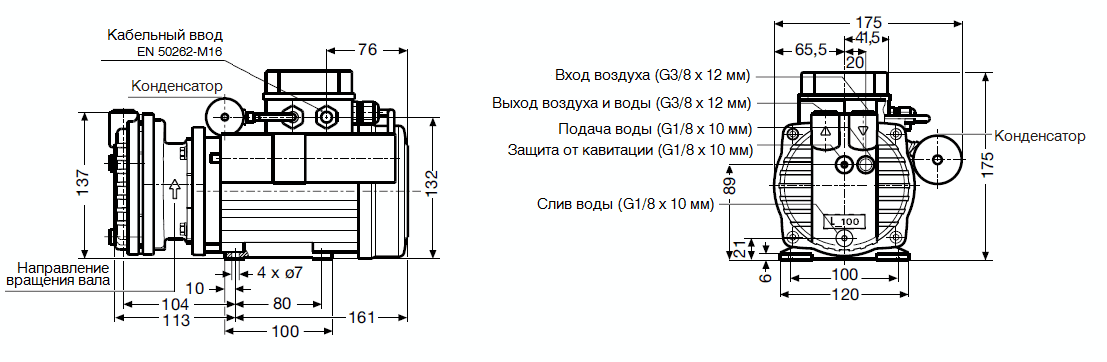

Габаритный чертеж насоса Elmo Rietschle 2BV3 151_220

Графики рабочих характеристик Elmo Rietschle 2BV3 151_220

Технические характеристики
