Описание модели 2BV7 061

Водокольцевой вакуумный насос Elmo Rietschle 2BV7 061 (Германия) служит для удаления воздуха и парогазовых смесей из закрытого объёма до остаточного вакуума 33 мбар АБС (97 % вакуума). Это компактный моноблочный насос, он характеризуется низким расходом воды и экономным энергопотреблением, используется для решения промышленных задач.

Насос рассчитан на непрерывную эксплуатацию и высокие нагрузки, оснащен портом защиты от кавитации.

Он нечувствителен к воздушному конденсату, накипи, пыли, частицам грязи.

Базовые материалы исполнения:

Корпус, подшипники и вал - нержавеющая сталь

Импеллер - алюминиевая бронза

Распределительный диск - нержавеющая сталь

Уплотнение вала - механическое, угольный графит/карбид кремния

Производительность насоса 48 м3/ч (до 800 л/мин), остаточный вакуум 33 мбар.

Условный проход патрубков вход/выход G1"

Номинальный расход рабочей жидкости 0,23 м3/ч, максимальный расход 0,6 м3/ч

Диаметр порта подачи жидкости G1/4"

Приводом насоса служит асинхронный двигатель производства фирмы Siemens:

напряжение 220 В/380 В (Δ/Y), 3 фазы, частота 50 Гц, мощность 1,2 кВт.

Допустимые отклонения: напряжение ±5 %, частота  ±2 %

Эксплуатационный коэффициент SF = 1,83

Класс защиты IP55, изоляция класса F.

Уровень шума 65 дБ, допуск ± 3 дБ(A)

Условия эксплуатации насоса

Температура перекачиваемых газов/паров до +80 °С

Температура окружающей среды: допустимая от +5 °С до +40 °С, номинальная +20 °С

Температура рабочей жидкости: допустимая от +5 °С до +80 °С, номинальная +15 °С

рН жидкости 6,5 до 9,5, без твердых материалов

Высота над уровнем моря 1000 м

Уровень механической вибрации v eff = 4,5 мм/с

Насос поставляется полностью в сборе, на заводских табличках представлена информация об эксплуатационных характеристиках.

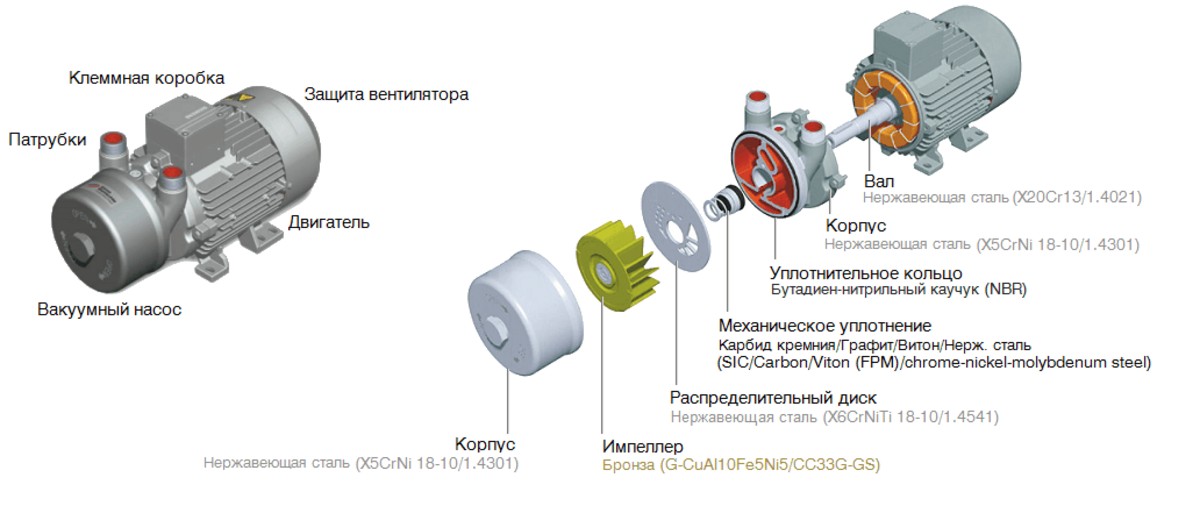

Схема конструкции и материалы исполнения

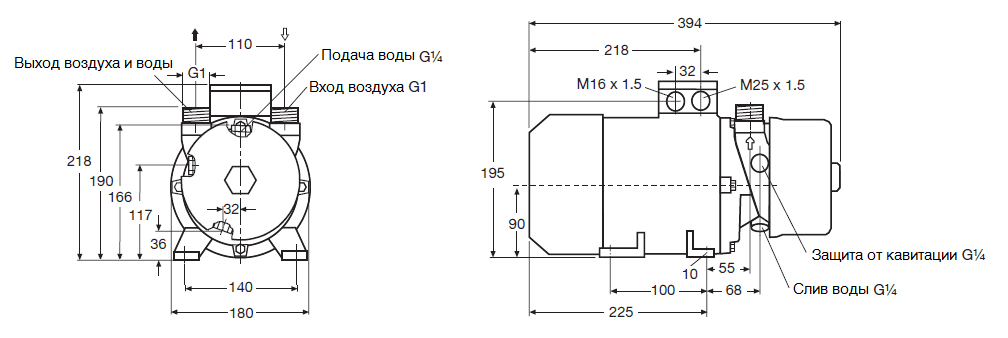

Габаритный чертеж насоса Elmo Rietschle 2BV7 061

Графики рабочих характеристик Elmo Rietschle 2BV7 061

Технические характеристики
