Вакуумные насосы Elmo Rietschle VGD, VC

 Инструкция VGD (1,1 МБ)    Инструкция VCB (англ. яз.) (1,2 МБ)   Инструкция VCA (1,1 МБ)

 Инструкция VC 50-150 (4,5 МБ)    Инструкция VC 202-303 (4,3 МБ)   Каталог (англ. яз.) (1,3 МБ)

Масляные пластинчато-роторные вакуумные насосы Elmo Rietschle VGD, VC (производство Германия) служат для вакуумирования герметичных объемов воздуха, невзрывоопасных и неядовитых сухих газов, газовоздушных смесей или для создания постоянного вакуума. Подробнее

Широкий модельный ряд серии включает в себя модели, способные обеспечить вакуум 2.0, 0.5, 0.1 мбар и производительность от 10 до 300 м3/ч. Все насосы имеют готовую функциональную начинку - впускной микрофильтр, выпускной фильтр и маслоотделитель, обратный клапан и газобалластное устройство.

Качество насосов Elmo Rietschle на голову выше даже по сравнению с другими немецкими производителями.

Основные части конструкции насосов разрабатываются и производятся в Германии. Показатель отказа насосов близок к нулю. Цена пропорциональна качеству.

Немного истории:

Германская фирма Elmo Rietschle входит в состав американского концерна Gardner Denve. Она создана в 2006 г. путем слияния лидеров рынка компаний Elmo и Rietschle.

Elmo - основана 1903 г в Германии, компания является основоположником вакуумного оборудования, ей принадлежит разработка и производство первого в мире водокольцевого вакуумного насоса.

Rietschle - основана в Германии в 1950 г., данной компании принадлежит первая разработка и первый серийный выпуск пластинчато-роторных маслоуплотняемых вакуумных насосов.

Концерн Gardner Denver Schopfheim GmbH (США) - основан в 1927 г. и по настоящее время является мировым лидером рынка в области вакуумных технологий. В 2006 г. концерн приобрел компании Elmo и Rietschle и объединил их в одну группу.

Характеристики насосов Elmo Rietschle VGD, VC и их различия

Все насосы имеют оптимизированную конструкцию, надежны и просты в обслуживании.

VGD - компактные и тихие насосы производительностью 10 м3/ч. Глубина вакуума 2/10 мбар, устанавливается с помощью газобалластного устройства. Объем масла 0,4 л. Уровень шума 59 дБ.

Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, газобалластное устройство, обратный клапан.

VCB - насосы с производительностью 20 м3/ч. Вакуум до 2 мбар. Объем масла 0,35 л. Уровень шума 63 дБ.

Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, обратный клапан

VCA - тихие насосы с производительностью 25 м3/ч. Вакуум до 0,5 мбар. Объем масла 1 л. Уровень шума 57 дБ.

Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, газобалластное устройство, обратный клапан.

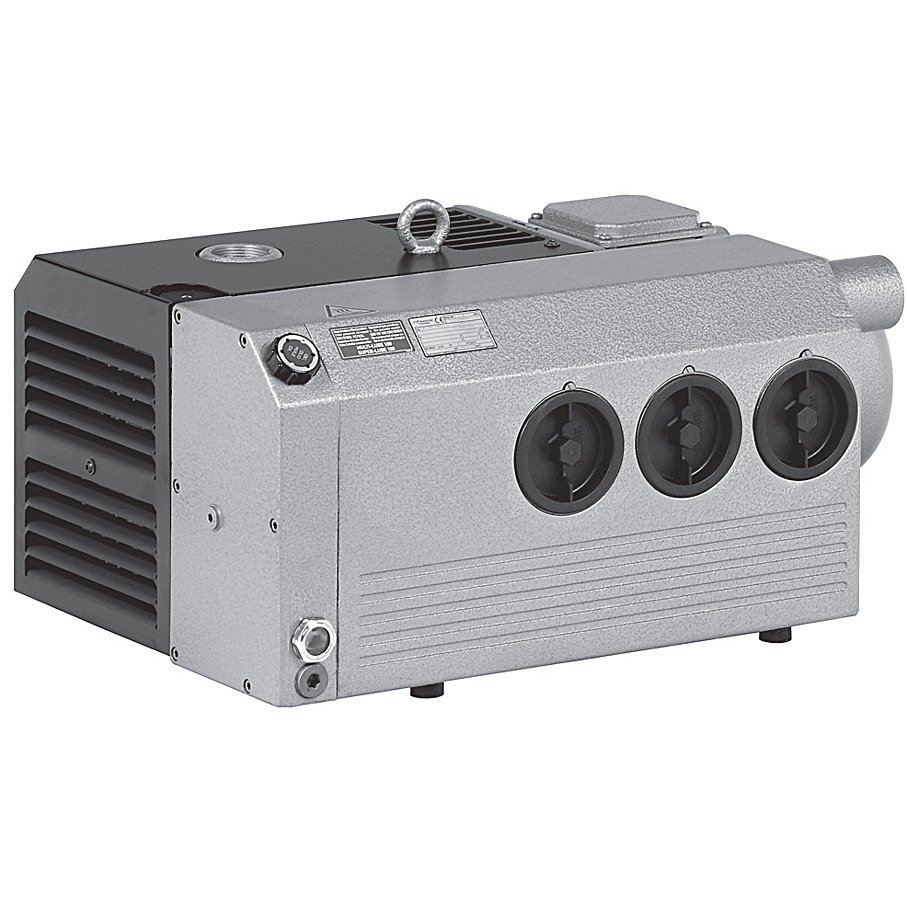

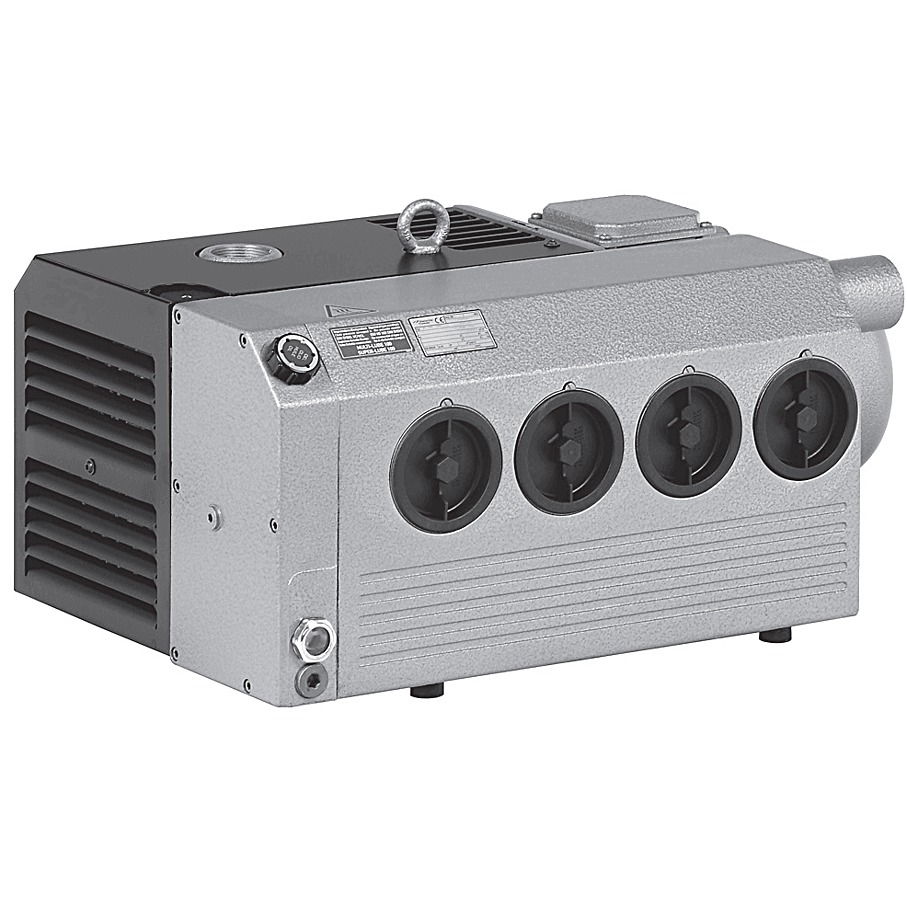

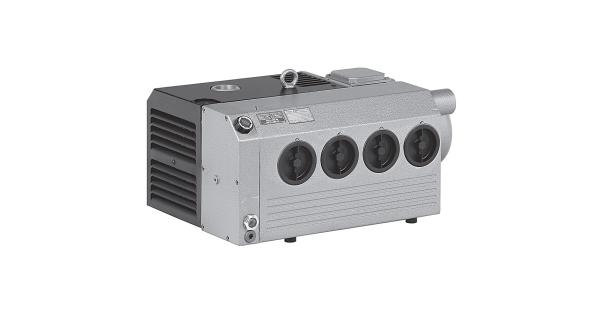

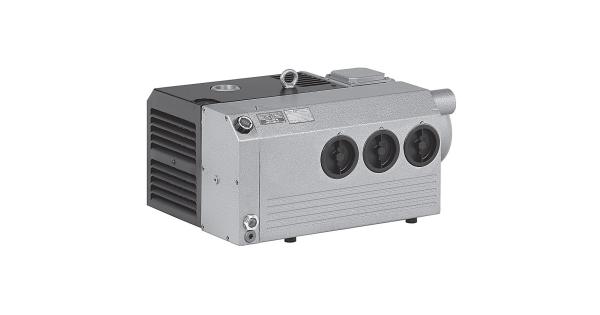

VC 50-150 - насосы в шумопоглащающем кожухе. Производительность от 50 до 150 м3/ч, глубина вакуума до 0,1 мбар, с включенным газобалластным устройством до 0,5 мбар. Объем масла 3,0-3,5 л. Уровень шума 64-68 дБ.

Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, регулируемое газобалластное устройство, обратный клапан.

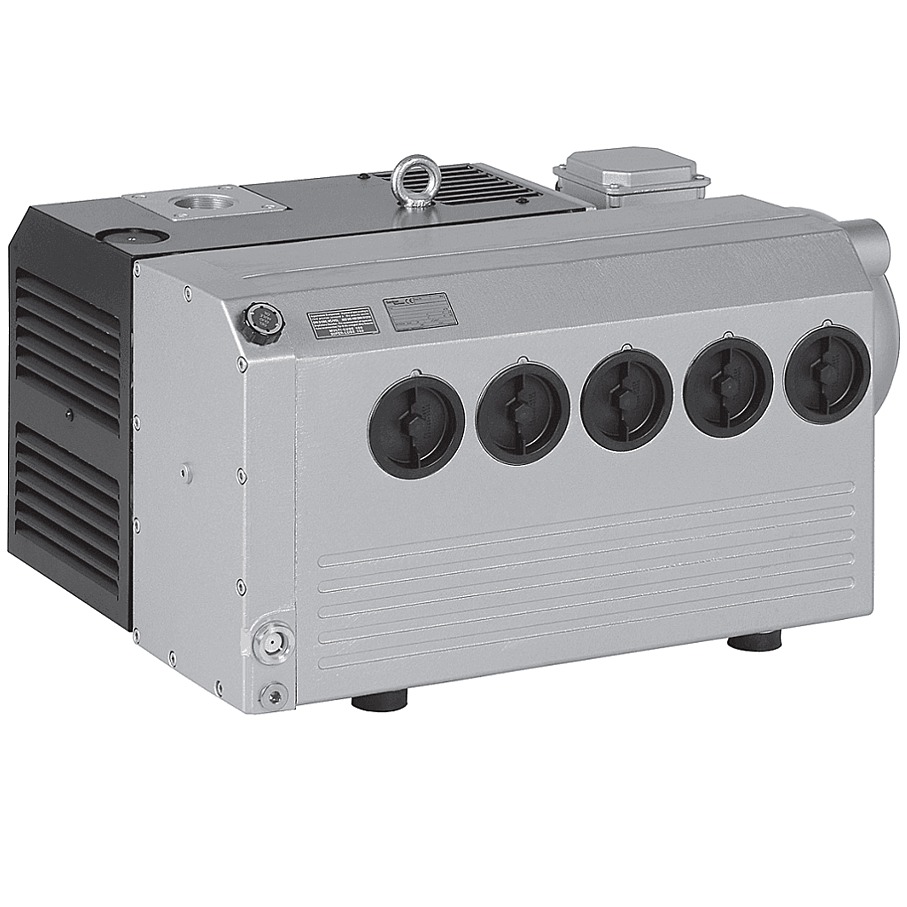

VC 200-300 мощные насосы в шумопоглащающем кожухе. Производительность до 303 м3/ч, глубина вакуума до 0,1 мбар, с включенным газобалластным устройством до 0,5 мбар. Объем масла 8 л. Уровень шума 69-70 дБ.

Базовое оснащение - микрофильтр на входе, маслоотделитель и выхлопной фильтр на выходе, регулируемое газобалластное устройство, обратный клапан.

Все модели рассчитаны на воздушное охлаждение, эксплуатируются при температуре окружающей среды и всасывания от 12 до 40 C.

Сетчатый микрофильтр - защищает насос от пыли.

Газобалластное устройство - позволяет работать с паровоздушными смесями, избавляет от конденсата.

Обратный клапан - предотвращает всасывание масла в камеру.

Маслоотделитель - служит для обратной подачи масла в масляный контур.

Выхлопной фильтр - удаляет масло из воздуха.

Расход масла варьируется в зависимости от условий эксплуатации.

Приводные электродвигатели

  • На насосы устанавливаются однофазные и трехфазные двигатели 2850/мин, 1450/мин, мощностью 0,37 - 5,5 кВт.
  • Стандартный источник питания 220 В/380 В/50 Гц.
  • Все двигатели рассчитаны на продолжительный режим работы (S1).
  • Соответствуют DIN EN 60034 и выполнены по классу защиты IP 55 и классу изоляции F.
  • Электротехнические параметры указаны на шильдике.

Масло для вакуумных насосов

  • Для заправки насоса используются семейства масел, соответствующие требованиям стандартов DIN 51506-VDL, ISO 6743-3 DVA и DVC. Класс вязкости ISO-VG 100 согласно DIN 51519.
  • На каждом насосе установлена табличка с данными рекомендованных масел.
  • Перечень оригинальных масел Elmo Rietschle:
  • MULTI-LUBE 100 - минеральное масло стандарта DIN 51506, группа VC/VCL.
  • SUPER-LUBE 100 - синтетическое масло с хорошей стойкостью к гидролизу, оно обладает термической и химической стойкостью.

Комплект поставки

  • Насос
  • Документация поставки: руководство по эксплуатации, декларация о соответствии.
  • Сопутствующие документы: список запасных частей, технический паспорт, декларация производителя.
