Водокольцевые вакуумные насосы Pompetravaini TR

 Каталог TRMB 25-32 (англ. яз.) (2,1 МБ)    Каталог TRMB 40-50 (англ. яз.) (2,0 МБ)    Каталог TRVB 40-50 (англ. яз.) (2,3 МБ)

 Каталог TRVA 65 (англ. яз.) (2,0 МБ)    Каталог TRH-TRS (англ. яз.) (4,0 МБ)    Инструкция (1,5 МБ)

Водокольцевые вакуумные насосы итальянской компании Pompetravaini серии TR (TRMX, TRMB, TRVB, TRVA, TRVX, TRS, TRH, TRVK, TRSK) известны во всем мире. Они производятся в итальянском городе Кастано Примо, к северо-западу от Милана и поставляются далеко за пределы Европы, в том числе США и Австралию.Подробнее

Существуют ли в природе моноблочные водокольцевые насосы мощностью 30 кВт?

Большинство производителей выпускают моноблочные водокольцевые насосы мощностью не выше 11 кВт. Более мощные модели выпускаются уже в консольном исполнении.  Компания Pompetravaini выпускает моноблочные модели с муфтой мощностью до 30 кВт. Существует как одноступенчатая версия  (TRS), так и двухступенчатая (TRH).  В ряде случаев моноблочное исполнение очень удобно, поскольку снижаются габариты насоса и его масса по сравнению с консольным вариантом на раме.

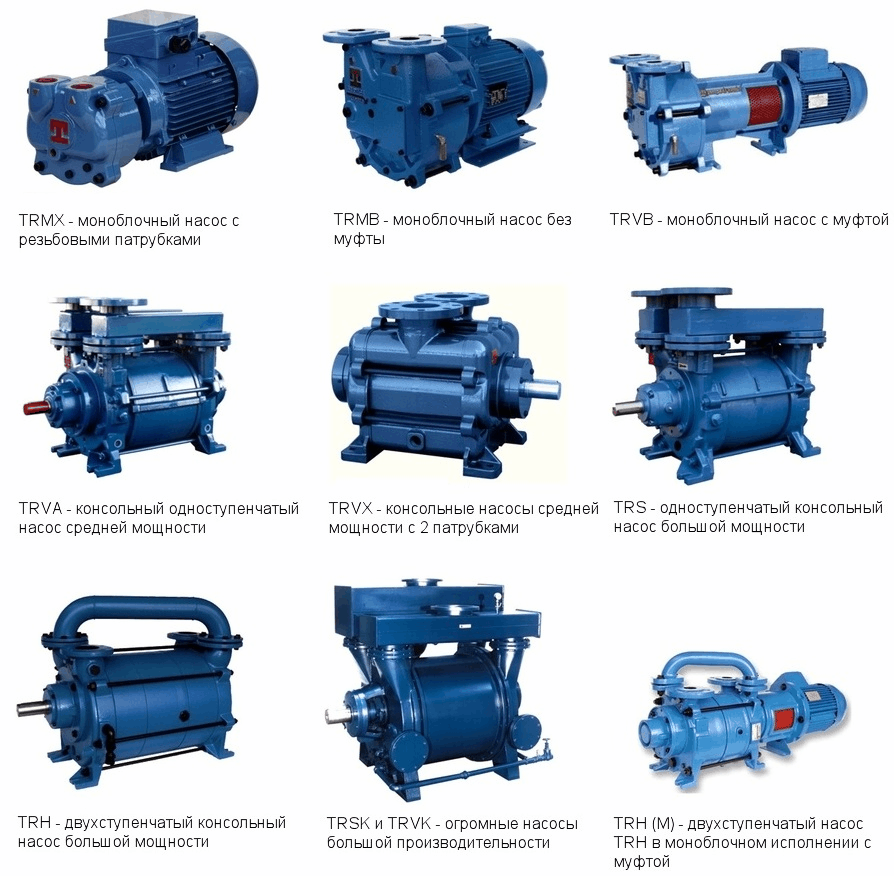

Разбираемся в различных разновидностях водокольцевых насосов Pompetravaini

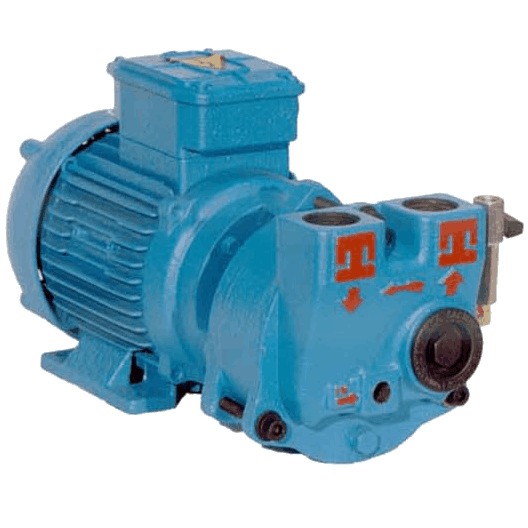

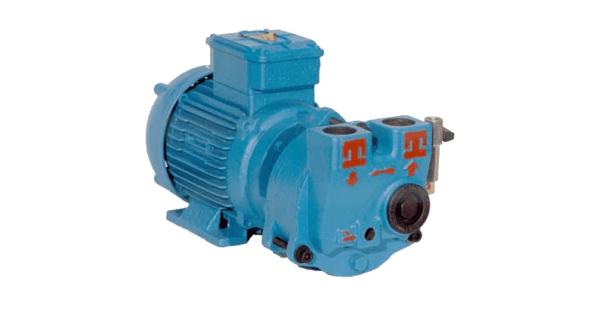

  • TRMX - на данный момент единственная модель с резьбовыми патрубками. Моноблочный одноступенчатый насос с мощностью от 0,75 до 4 кВт, номинальной производительностью от 28 до 95 м3/час, вакуум до 33 мбар. Наиболее недорогие в линейке производителя.

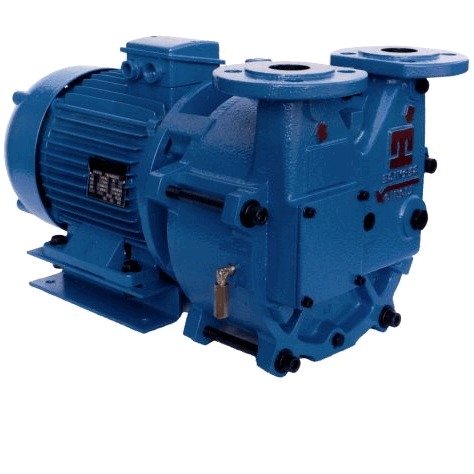

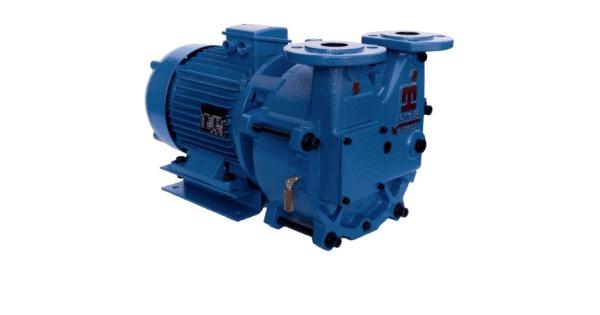

  • TRMB - одноступечатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель находятся на единому валу, поэтому двигатель замене не подлежит. Мощность от 0,75 до 7,5 кВт, номинальная производительность от 28 до 280 м3/час, вакуум до 33 мбар.
  • TRVB - одноступенчатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель соединены посредством муфты и могут быть заменены по отдельности. Благодаря такой конструкции TRVB стоит дороже примерно на 15-30% по сравнению с серией TRMB. Мощность от 3 до 7,5 кВт, номинальная производительность от 100 до 280 м3/час, давление до 33 мбар.
  • TRVA - одноступенчатые консольные насосы с 4 патрубками. Всасывающие и напорные патрубки попарно соединены друг с другом посредством манифольда. Мощность от 7,5 до 11 кВт. Производительность от 300 до 530 м3/час, вакуум до 33 мбар.
  • TRVX - Инновационная серия одноступенчатых насосов с двумя патрубками. За счет того, что в насосе только одно рабочее колесо и два патрубка вместо четырех, вес насосной части на 30% меньше по сравнению с традиционными насосами, а результат произведения габаритов Глубина х Ширина х Высота в 2 раза ниже. Помимо всего прочего, серия TRVX обеспечивает на 10% большую производительность. Насосы TRVX изготавливаются как в моноблочном исполнении с муфтой (модели 257, 327, 403, 405, 407), так и в консольном (модели 653, 657, 1003, 1005, 1007, 1253, 1255, 1257). Производительность от 55 до 1700 м3/час, вакуум до 33 мбар.
  • TRS - Мощные одноступенчатые насосы с двигателями от 1,1 до 110 кВт. Производительность от 18 до 3100 м3/час. Максимальная глубина вакуума 150 мбар, а для моделей 30 кВт и мощнее 200 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы как в консольном, так и в моноблочном исполнении с муфтой (более мощные насосы только в консольном). Насосы серии TRS имеют 4 дизайна: TRSA, TRSB, TRSC, TRSE, разница между которыми несущественна.

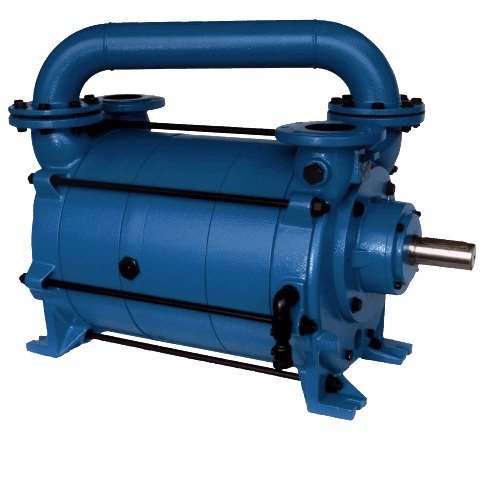

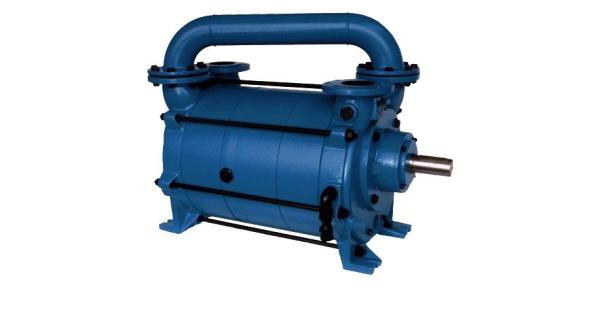

  • TRH - Мощные двухступенчатые насосы с двигателями от 0,55 до 110 кВт. Производительность от 4,4 до 3100 м3/час, максимальная глубина вакуума 33 мбар, а для младших моделей 1,5 кВт и меньше 40-80 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы консольного, так и моноблочного исполнения с муфтой (80 мм насос 30 кВт есть в моноблочном исполнении, а 100 мм насос 30 кВт уже нет). Более мощные модели изготавливаются только в консольном исполнении.  Насосы серии TRH имеют 4 дизайна: TRHA, TRHB, TRHC, TRHE, разница между которыми несущественна.
  • TRSK - Огромные одноступенчатые водокольцевые насосы для работы в грубом и среднем вакууме. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Мощность от 30 до 450 кВт, производительность от 2700 до 29 600 м3/час, вакуум до 200 мбар.
  • TRVK - Огромные одноступенчатые водокольцевые насосы для относительно глубокого вакуума. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Работают только в диапазоне 40-200 мбар, непригодны для использования при грубом вакууме. Мощность от 30 до 550 кВт, производительность от 1150 до 22500 м3/час, вакуум до 40 мбар.


Номенклатура обозначений насосов

Маркировка насоса Pompetravaini обычно выглядит так: TR...  40-110 / C-M/ GH

  • TR - название любого водокольцевого насоса Pompetravaini начинается с этих букв.
  • 40-110 - цифра 40 означает диаметр патрубков в мм, а 110 означает номинальную производительность насоса в м3/ч
  • C - M - буква C означает один из нескольких возможных вариантов уплотнений (C - одинарное механическое ставится по умолчанию, C2 - двойное механическое "спина к спине", CS - двойное механическое "тандем", CK - одинарное механическое картриджное, B - сальник, XC - одинарное торцевое для увеличенного вала).
  • Буква M означает моноблочное исполнение насоса.
  • GH - материалы исполнения (см. подробнее ниже).


Конструкционные материалы водокольцевых вакуумных насосов Pompetravaini

Материалы насоса зависят от исполнения. Всего возможно 6 различных исполнений: GH, F, RX, RZ, RA, A3.


Корпус и проточная часть
Вал
Рабочее колесо
GH
Чугун
AISI 420
Бронза
F
Чугун
AISI 420
Высокопрочный чугун (ductile iron)
RX
Чугун
AISI 420
AISI 304
RZ
Чугун
AISI 420
AISI 316
RA
Чугун
AISI 316
AISI 316
A3
AISI 316
AISI 316
AISI 316
