- Мощность, кВт
- 4
- Уплотнение
- набивка типа 608
- Аналог
- Becker, Busch, DVP, Elmo rietschle, EVP, Italvacuum, Nitto, Pompetravaini TRM, Robuschi, Sterling, Вакууммаш, ВВН
- Вес, кг
- 123
- Взрывозащита
- нет
- Глубина вакуума, мБар
- 146
- Материал
- чугун
- Материал вала
- AISI 420
- Материал корпуса
- чугун
- Материал рабочего колеса
- бронза
- Применение
- автоклав, выпарки, выпарных аппаратов
- Производитель
- Hydro-Vacuum
- Производительность (max), м.куб/час
- 120
- Производительность, м.куб/час
- 120
- Серия насоса
- PW
- Страна происхождения
- Польша
- Тип насоса
- вакуумный
- Тип привода
- электрический
- Тип установки
- горизонтальный
- Частота вращения, об/мин
- 1 500
- Электропитание
- 3х380 V, 50 Hz
Каталог вакуум-насосов PW Руководство и примеры монтажа

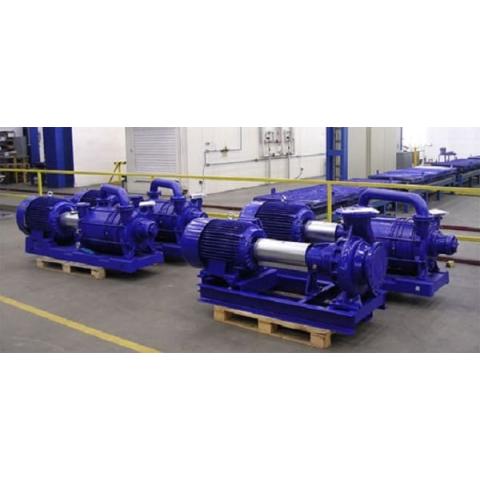

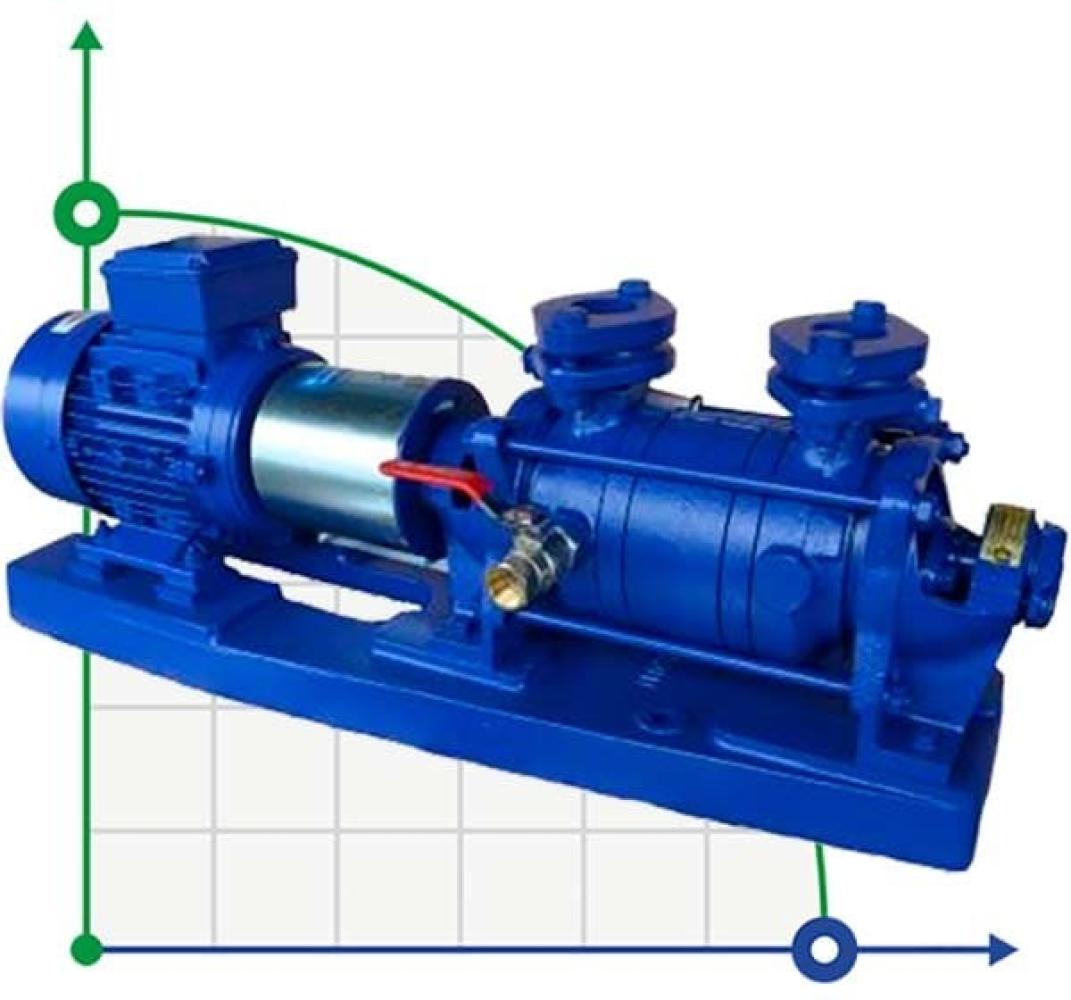

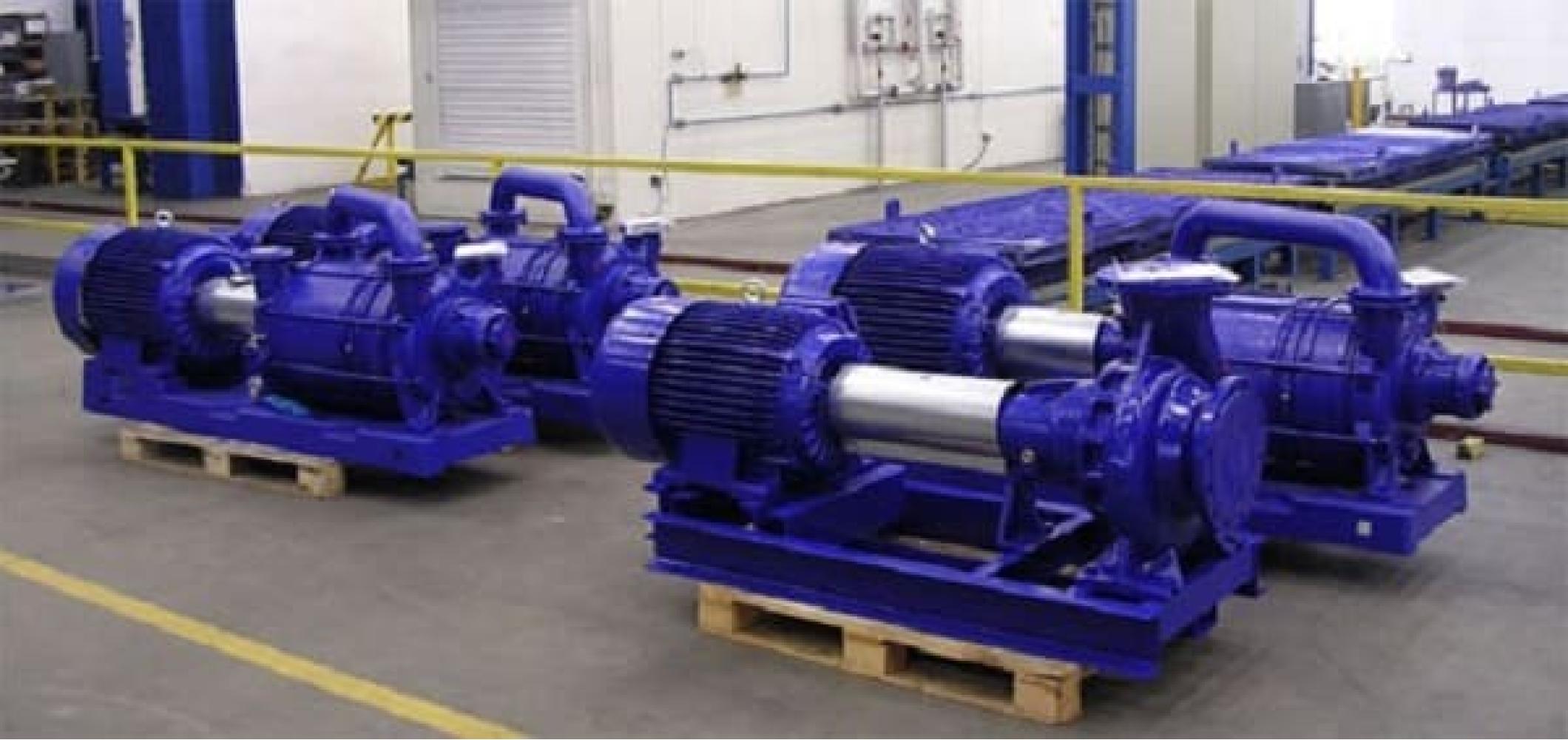

Водокольцевые вакуумные насосы серии PW1-12 – PW7-14 являются одноступенчатыми вакуумными насосами. Вакуумные насосы предназначены для всасывания и перекачки сухого газа с температурой до 150°С и насыщенные парами газы, отличающиеся тем, что их температура не превышает 100°С, с возможностью применения рабочих жидкостей с вязкостью до 60 мм2/сек и плотностью 800- 1200 кг/м3, температура воды на выходе из насоса не должна превышать 80°С. Hydro-Vacuum производит одноступенчатые и двухступенчатые вакуумные водокольцевые насосы, серии PW. В насосах серии PW
- насос и двигатель крепятся на общей опоре. Крутящий момент от двигателя передается к импеллеру через вал, установленный в подшипниках опоры и эластичную соединительную муфту. Такая конструкция делает вакуумный насос заметно длиннее и тяжелее, но зато заметно облегчает его обслуживание, когда требуется разборка насоса или замена двигателя. Кроме того, насос установлен на 2 опорах (рабочее колесо между подшипниками) что дает гораздо более длительный срок службы насосов нежели моноблока (установлен на валу двигателя или посадкой рабочего колеса) Стандартное материальное исполнение насосов: корпус насоса, звена
- чугун 250; ротор
- оловянистая бронза В101; вал
- сталь 2Н13 (AISI 420). При потребности и пожеланию заказчика, материальное исполнение может быть другое. Корпуса – хромистый чугун, оловянистая бронза, углеродистая литая сталь, аустенитная литая сталь; Ротор – сфероидальный чугун, аустенитная литая сталь, углеродистая литая сталь, специальная аустенитная литая сталь. Вал – кислотоустойчивая сталь. Каждый насос может иметь комплектность с разными по мощности двигателями (кВт), при потребности заказчика подбор делаем в индивидуальном порядке.
В зависимости от требований технологического процесса, могут использоваться различные рабочие жидкости, отвечающие следующим условиями:
- плотность от 800 до 1200 кг/м3,
- вязкость до 60 мм2/с при 20oC.
- устойчивость конструкционных материалов деталей гидравлического компрессора к коррозионной агрессивности рабочей жидкости.

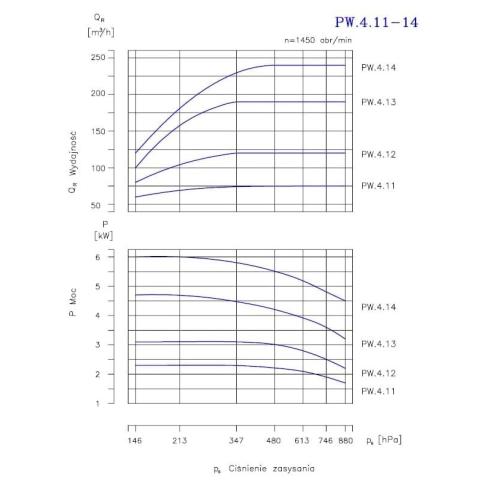

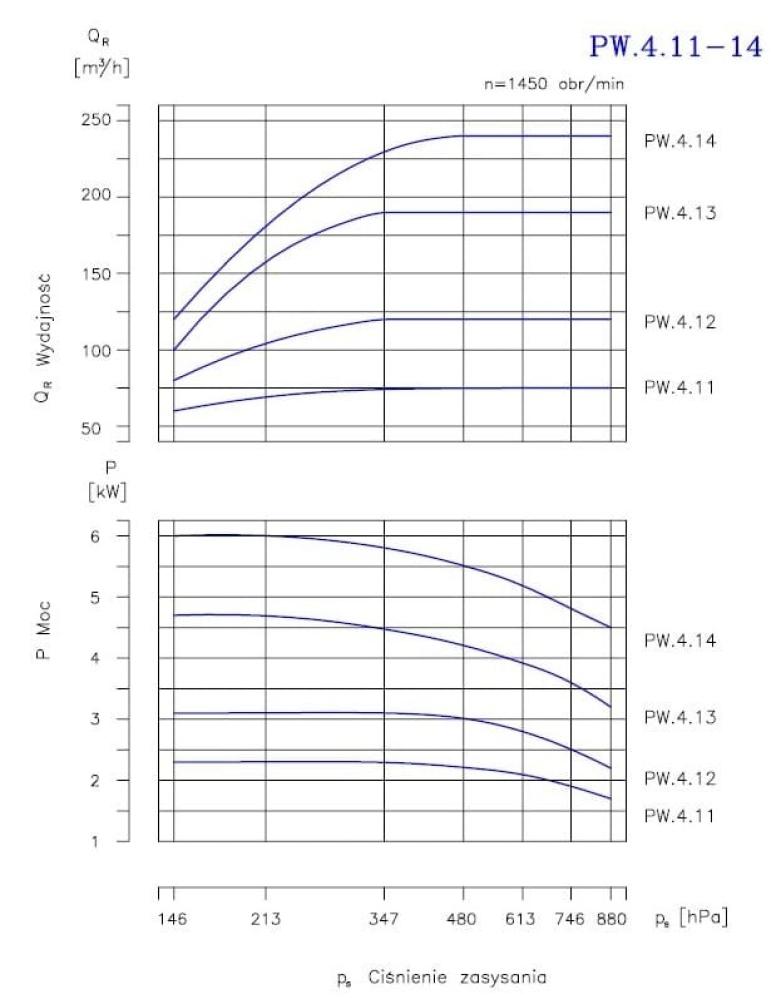

Таблица характеристик вакуумных насосов PW:
Модель | QR - Произв-ть, м³/час | PS - Давление всасывания, мбар | P-мощность электродвигателя, кВт | Габариты (ДхШхВ), мм | Вес, кг
|
PW1.12 | 24.0 | 33 | 1.1 | 678х240х250 | 47.4 |
PW1.13 | 54.0 | 33 | 1.5 | 742х240х250 | 51.0 |
PW4.11 | 75.0 | 33 | 3.0 | 924х315х410 | 105.0 |

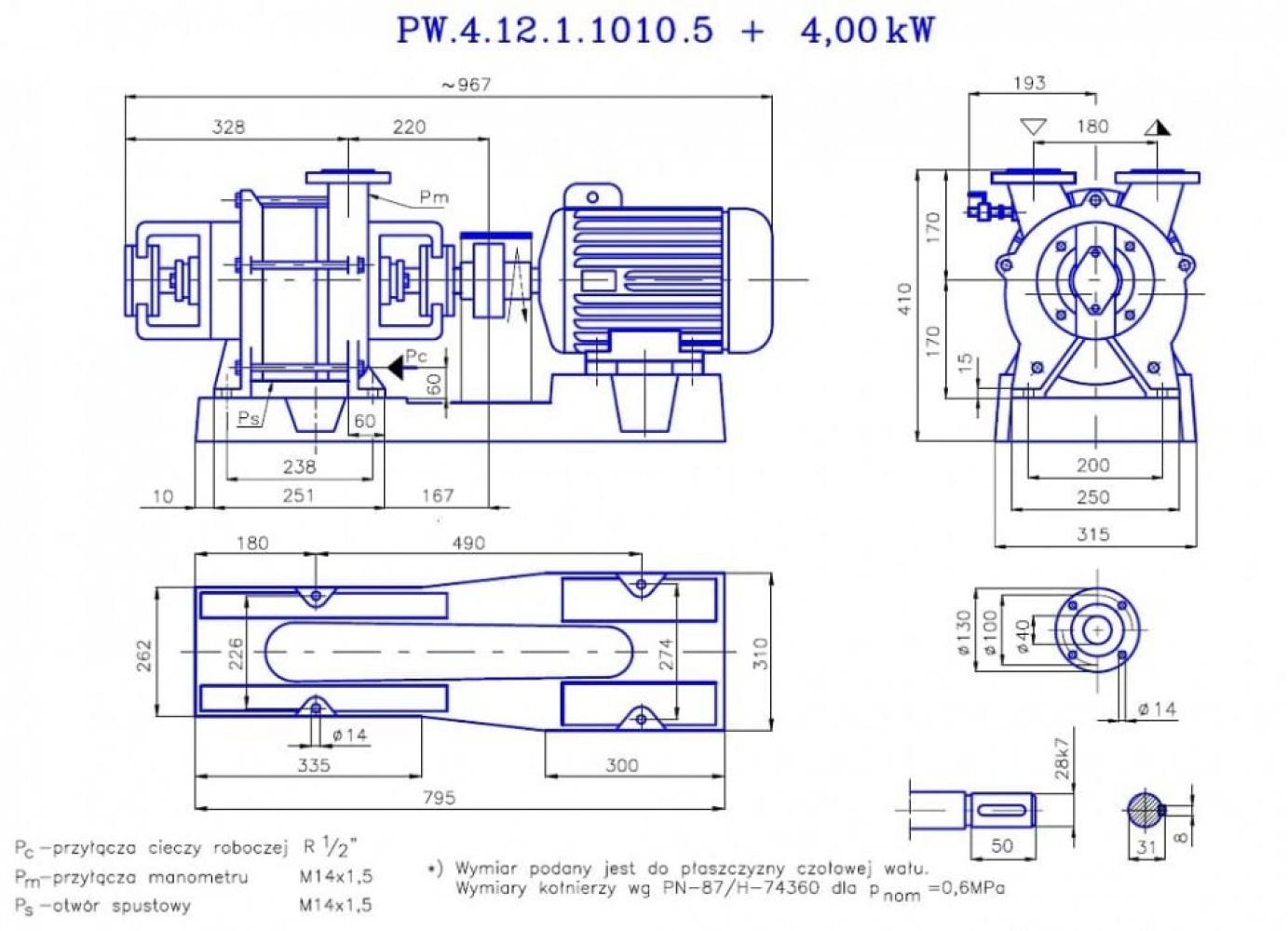

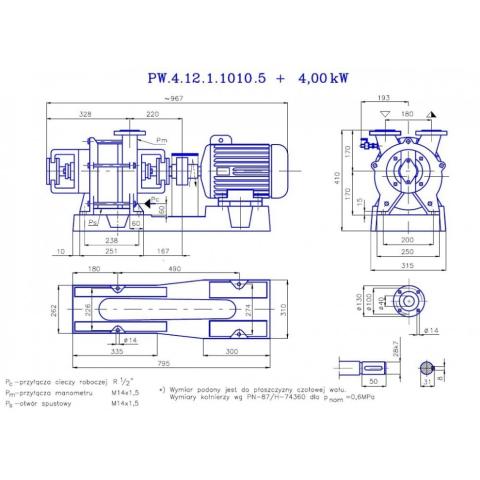

PW4.12 | 120.0 | 33 | 4.0 | 967х315х410 | 121.0 |
PW4.13 | 190.0 | 33 | 5.5 | 1103х342х493 | 169.0 |
PW4.14 | 240.0 | 33 | 7.5 | 1143х342х493 | 190.0 |
PW5.12 | 315.0 | 33 | 11.0 | 1190х415х608 | 273.0 |
PW5.13 | 395.0 | 33 | 15.0 | 1277х415х608 | 300.0 |
PW5.14 | 460.0 | 33 | 15.0 | 1317х415х608 | 309.5 |
PW7.11 | 600.0 | 33 | 18.5 | 1925х640х735 | 777.0 |
PW7.12 | 800.0 | 33 | 30.0 | 2060х665х735 | 886.0 |
PW7.13 | 1150.0 | 33 | 37.0 | 2210х700х948 | 1171.0 |
PW7.14 | 1500.0 | 33 | 45.0 | 2390х750х948 | 1305.0 |
Конструктивные особенности вакуумных водокольцевых насосов Hydro-Vacuum
Насосы спроектированы и изготовлены в соответствии со стандартом ISO 9001. Все произведённые насосы, проходят всесторонние проверки и испытания на стендах компании. Широкий выбор материалов, используемых для изготовления вакуумных насосов
Чугунная литая станина. Комплектация насосов различными видами уплотнения, в зависимости от потребности клиента:
- Мягкое шнуровое уплотнение №6498
- Механическое уплотнение «ANGA» 43А1
- Механическое уплотнение «Crane»2100
Различные варианты защитного покрытия изделия
- Стандартная
- Специальная
- Морская
- Экспорт тропик сухой
- Экспорт тропик мокрый
Возможность выбора комплектности поставки
- Насос со свободным окончанием вала.
- Насос с муфтой.
- Насос с муфтой и фундаментной плитой.
- Комплектность 3 плюс электродвигатель.
Доступностью запчастей даже после десятков лет эксплуатации Гарантийный срок 24 месяца
Таблица параметров работы водокольцевых вакуумных насосов PW.1.12 - PW7.14
Независимо от рабочего режима (РВ или PZ) вакуумные насосы должны иметь обеспеченный подвод рабочей жидкости в количествах приведенных в колонке рабочего режима РВ. При применении в качестве рабочей жидкости воды, рекомендуется применять химически подготовленную воду для ограничения количества осадков, оседающих на стенках изделия. Осадки приводят к быстрому износу всех совместно работающих трущихся элементов машин. Рекомендуется применение воды с жесткостью около 40n для двухступенчатых и около 80n для одноступенчатых вакуумных насосов.
Таблица взаимозаменяемости вакуумных водокольцевых насосов ВВН и вакуумных насосов PW
Преимущества вакуумных насосов Hydro-Vacuum серии PW по сравнению с вакуумными насосами серии ВВН:
- Возможность использования одноступенчатых и двухступенчатых вакуумных насосов, в зависимости от требований технологического процесса.
- Высокий уровень вакуума (до 33 мбар.абс)

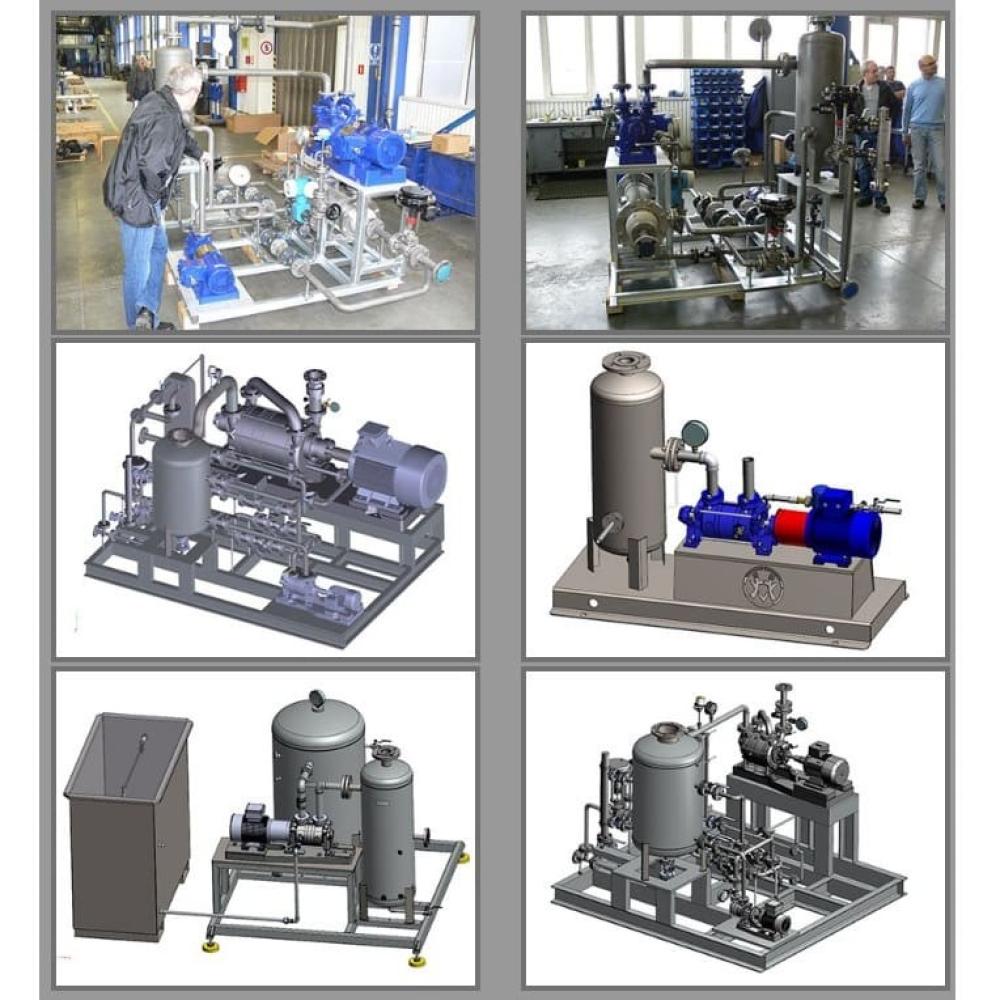

- Возможность укомплектования резервуаром, подобранным для замкнутых систем подачи рабочей жидкости(экономия воды)
- Широкий выбор конструктивных материалов
- Возможность комплектации различными типами уплотнений
- Большой модельный ряд вакуумных насосов
- Использование электродвигателей с меньшей мощностью
- Возможность выбора комплектности поставки
- Полная техническая поддержка клиента
