Водокольцевые вакуумные насосы Hydro-Vacuum PW, DW

 Каталог вакуум-насосов PW     Руководство и примеры монтажа

Вакуум-насосы и воздуходувки с вращающимся жидкостным кольцом (обычно называемые компрессорами) применяются в различных технологических процессах, требующих всасывания и нагнетания газов, не загрязненных маслом. Они используются, в частности, в химической, фармацевтической, пищевой, целлюлозно-бумажной, текстильной промышленностях, а также для заливки центробежных насосов и сифонов.Подробнее

Допускается перекачивание сухих газов с температурой до 150oC, а также газов насыщенных парами с температурой до 100oC, содержащих до 30% требуемой рабочей жидкости при работе с непосредственной системой питания - "PB". При перекачивании насыщенных газов, количество рабочей жидкости, подаваемой трубопроводом к компрессору, следует уменьшить на количество жидкости, подаваемой с газом, чтобы не перегружать привод. Если температура этой смеси на входе насоса превышает номинальную в системе "PB" (15oC для воды), подачу перекачиваемого газа через PW следует соответствующим образом скорректировать. Максимальная температура рабочей жидкости на выходе компрессора - до 80oC.

В зависимости от требований технологического процесса, могут использоваться различные рабочие жидкости, отвечающие следующим условиями:

  • плотность от 800 до 1200 кг/м3,
  • вязкость до 60 мм2/с при 20oC.
  • устойчивость конструкционных материалов деталей гидравлического компрессора к коррозионной агрессивности рабочей жидкости.

При использовании рабочей жидкости с плотностью и вязкостью, отличающейся от параметров воды, требуется коррекция мощности на валу компрессора. Мощность привода следует согласовать с производителем. Допускается перекачка газа загрязненного неабразивными частицами с размером до 0,2 мм в следовых количествах. Для защиты компрессора от повреждения, на линии всасывания рекомендуется использовать фильтры. Компрессоры могут приводиться в движение электрическими двигателями, питаемыми током с частотой 50 и 60 Гц. Допускается использование другого способа переноса привода, при условии переноса через вал только крутящего момента.

Таблица характеристик вакуумных насосов PW:

МодельQR - Произв-ть,
м³/час
PS - Давление всасывания,
мбар
P-мощность электродвигателя,
кВт
Габариты (ДхШхВ),
мм
Вес,
кг



PW1.1224.0331.1678х240х25047.4
PW1.1354.0331.5742х240х25051.0
PW4.1175.0333.0924х315х410105.0
PW4.12120.0334.0967х315х410121.0
PW4.13190.0335.51103х342х493169.0
PW4.14240.0337.51143х342х493190.0
PW5.12315.03311.01190х415х608273.0
PW5.13395.03315.01277х415х608300.0
PW5.14460.03315.01317х415х608309.5
PW7.11600.03318.51925х640х735777.0
PW7.12800.03330.02060х665х735886.0
PW7.131150.03337.02210х700х9481171.0
PW7.141500.03345.02390х750х9481305.0


Конструктивные особенности вакуумных водокольцевых насосов Hydro-Vacuum

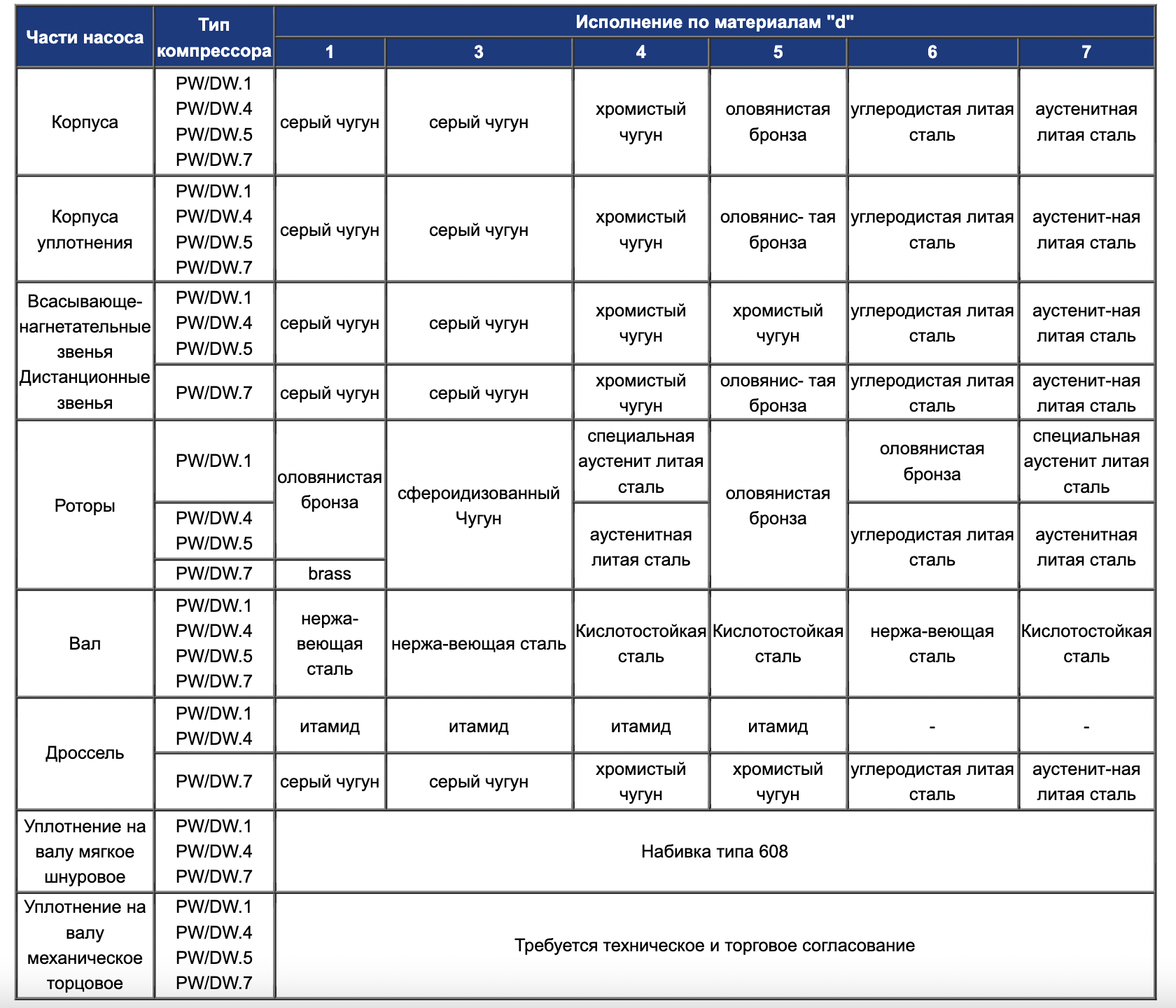

Насосы спроектированы и изготовлены в соответствии со стандартом ISO 9001. Все произведённые насосы, проходят всесторонние проверки и испытания на стендах компании. Широкий выбор материалов, используемых для изготовления вакуумных насосов


Чугунная литая станина. Комплектация насосов различными видами уплотнения, в зависимости от потребности клиента:

  • Мягкое шнуровое уплотнение №6498
  • Механическое уплотнение «ANGA» 43А1
  • Механическое уплотнение «Crane»2100

Различные варианты защитного покрытия изделия

  • Стандартная
  • Специальная
  • Морская
  • Экспорт тропик сухой
  • Экспорт тропик мокрый

Возможность выбора комплектности поставки

  • Насос со свободным окончанием вала.
  • Насос с муфтой.
  • Насос с муфтой и фундаментной плитой.
  • Комплектность 3 плюс электродвигатель.

Доступностью запчастей даже после десятков лет эксплуатации Гарантийный срок 24 месяца

Таблица параметров работы водокольцевых вакуумных насосов PW.1.12 - PW7.14

Независимо от рабочего режима (РВ или PZ) вакуумные насосы должны иметь обеспеченный подвод рабочей жидкости в количествах приведенных в колонке рабочего режима РВ. При применении в качестве рабочей жидкости воды, рекомендуется применять химически подготовленную воду для ограничения количества осадков, оседающих на стенках изделия. Осадки приводят к быстрому износу всех совместно работающих трущихся элементов машин. Рекомендуется применение воды с жесткостью около 40n для двухступенчатых и около 80n для одноступенчатых вакуумных насосов.

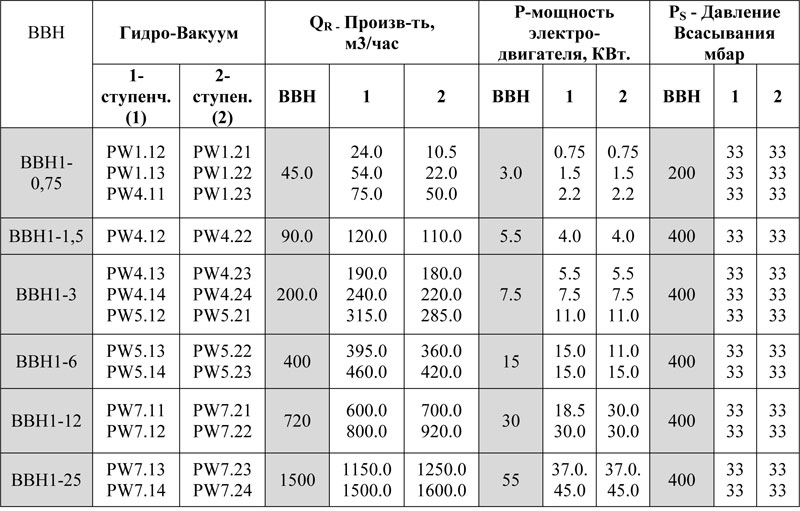

Таблица взаимозаменяемости вакуумных водокольцевых насосов ВВН и вакуумных насосов PW


Преимущества вакуумных насосов Hydro-Vacuum серии PW по сравнению с вакуумными насосами серии ВВН:

  • Возможность использования одноступенчатых и двухступенчатых вакуумных насосов, в зависимости от требований технологического процесса.
  • Высокий уровень вакуума (до 33 мбар.абс)
  • Возможность укомплектования резервуаром, подобранным для замкнутых систем подачи рабочей жидкости(экономия воды)
  • Широкий выбор конструктивных материалов
  • Возможность комплектации различными типами уплотнений
  • Большой модельный ряд вакуумных насосов
  • Использование электродвигателей с меньшей мощностью
  • Возможность выбора комплектности поставки
  • Полная техническая поддержка клиента
